Hallo,

wie hast du den Drucktank gebaut?

mfg
Michael

Hallo Michael,
den Drucktank habe ich aus zwei 2l Flaschen gemacht, die ich mit einem kleinen Gewinderohr, an den Böden, verbunden habe. Das Gewinderohr gibt es in der Lampenabteilung im Baumarkt(ist zum Lampenfassungen anschrauben gedacht). Das ganze ist dann so aufgebaut: Mutter-Unterlangsscheibe-O-Ring-Flaschenboden-O-Ring-Flaschenboden-O-Ring-Unterlagscheibe-Mutter.

Gruss Ramon

Hallo,

und wie hast du das ganze in der Flasche festgemacht? Ich meine wie hast du die Muttern festgezogen?

mfg
Michael

Ich schätze mal durch den Hals mit nem Teleskopaufsatz...

Hallo Ramon,

danke das du dir die Mühe gemacht hast den Schaltplan zu zeichnen!
Den oberen Teil der Schaltung mit dem NE555 als Timer kann ich ja noch mit meinen geringen Elektronik kenntnissen verstehen aber den unteren teil der Schaltung der die PWM Signale erzeugen soll leider nicht...
Ich sehe nämlich leider nicht den IC1 CD 4001, sondern nur so "Transistor ähnlich aussehende Teile" ...
Ich hoffe das mir das einer Erklären kann.

Gruß Robert

Hallo Robert,

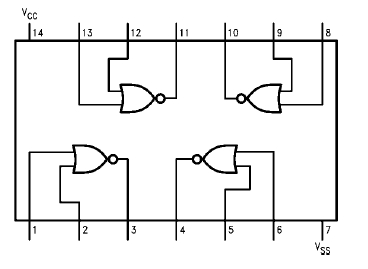

die "Transistor ähnlichen Bauteile" sind die einzelnen Gatter des CD 4001.

Die sind im IC so angeordnet:



Alle Gatter sind gleich du kannst irgendeines nehmen.

Gruss Ramon

Hallo zusammen,
nach (zu) langer Pause geht es jetzt hier wieder weiter! Auch wenn vielleicht in meinem Profil etwas anderes steht werde ich auch in Zukunft noch WaRa's bauen und Fliegen. Der Haupt Grund war der hier, und weil ich jetzt auch bei der ARGOS dabei bin und MPR fliege aber trotzdem auch noch WaRa's baue, aber wahrscheinlich nicht mehr so intensiv wie auch schon. Aber die Ariane 5 will ich auf jeden fall in die Luft bringen!

Also ich habe ja beschlossen die Ariane zu verglasen um eine harte und glatte Oberfläche zu bekommen. Und damit habe ich heute angefangen, mit der Spitze.

Vorbereitete Spitze


Fertig verglast mit einer Lage 49er Gewebe.


Gesamtansicht der Rakete


Auf der Gesamtansicht der Rakete kann man sehen das ich zur Trennung der Stufen Jonathans (JKH) Stufentrennung verwenden werde. Vielen Dank für die Leihgabe! Jedoch sieht man auch das die in der Luft hängt. Ich muss entweder die Hauptstufe etwas kürzer machen, aber dann wird es eng mit den Fallschirm der hinter der Gelben Wand untergebracht ist. Oder ich verbinde die Haupt- und Oberstufe anders miteinander. Hat jemand eine Idee?

Gruss Ramon

Hallo Ramon!

Wenn Du die JHK-Stufentrennung verwendest, könntest Du die zweite Stufe mit einer verlängerten
Düse starten. Die hat einen Durchmesser von 25mm und ist nicht so sperrig wie der Auslösekopf selbst.

Das Unterteil sollte so tief wie möglich versenkt sein, um Raum zu gewinnen. Wäre eine Möglichkeit
unter mehreren.

Gruß Batkiter

Hallo Batkiter,
ich glaube wir sprechen nicht von der gleichen Stufentrennung die, die ich jetzt habe hat keine Düse sondern greift sich direkt am Falschenhals fest. Soviel ich weis hast du diese nicht gemacht, glaube ich.

Gruss Ramon

Hallo!

Ja, ich habe Ramon die zweite Version gegeben, da diese keine Düse braucht und somit die letzte Stufe auch ohne Finnen (hoffentlich) stabil geflogen werden kann. (Wegen besserer Schwerpunktlage)

Ramon, mein Vorschlag zu Deinem Problem wäre, die 2L Colaflasche der oberen Stufe innen einfach etwas nach unten zu verschieben. Dann schaut sie zwar hinten bei der letzten Stufe etwas weiter raus, dafür müsstest Du die Rakete nicht kürzen.

Ein anderer Vorschlag wäre, die neuste Version von Batkiter zu verwenden... Diese ist von der Länge her wohl gerade richtig.

Gruss
JKH
