Portal > Forum > Rund um den Raketenmodellbau > Highpower & Showfly > Neubau meiner T2-Schein Prüfungsrakete SR4
| Autor | Thema |
|---|---|
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2810 Status: Offline |
Beitrag 7641656
[
 04. Dezember 2017 um 21:39]
Hallo Achim,

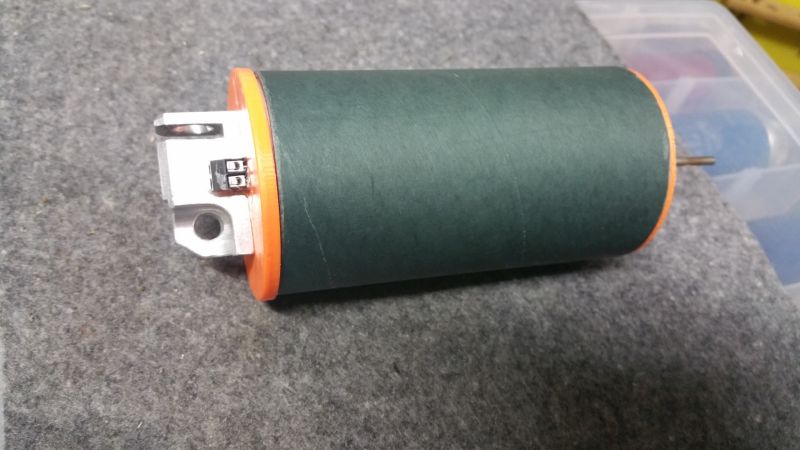

das ist meine eigene Entwicklung. Das System habe ich bereits einige Jahre getestet. Es funktioniert perfekt, auch bei Last. Wenn die Rakete am Fallschirm hängt, ist die Last meist nicht viel größer als das Gewicht des Models. Der Öffnungsschock wir ja durch die Konstruktion aufgefangen. Deine Analyse ist schon gut. Ist in der Tat eine entzünderte und abgeschnittene Revolverhülse. Da habe ich den Zündkanal breiter gefräst, damit man das Kabel ohne Beschädigung einziehen kann. Die Hülsen sind am Ende enorm dick, sodass sie sich nicht durch die Belastung verbiegen. #Don’t Look Up |
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2810 Status: Offline |
Beitrag 7641657
[
04. Dezember 2017 um 21:45]

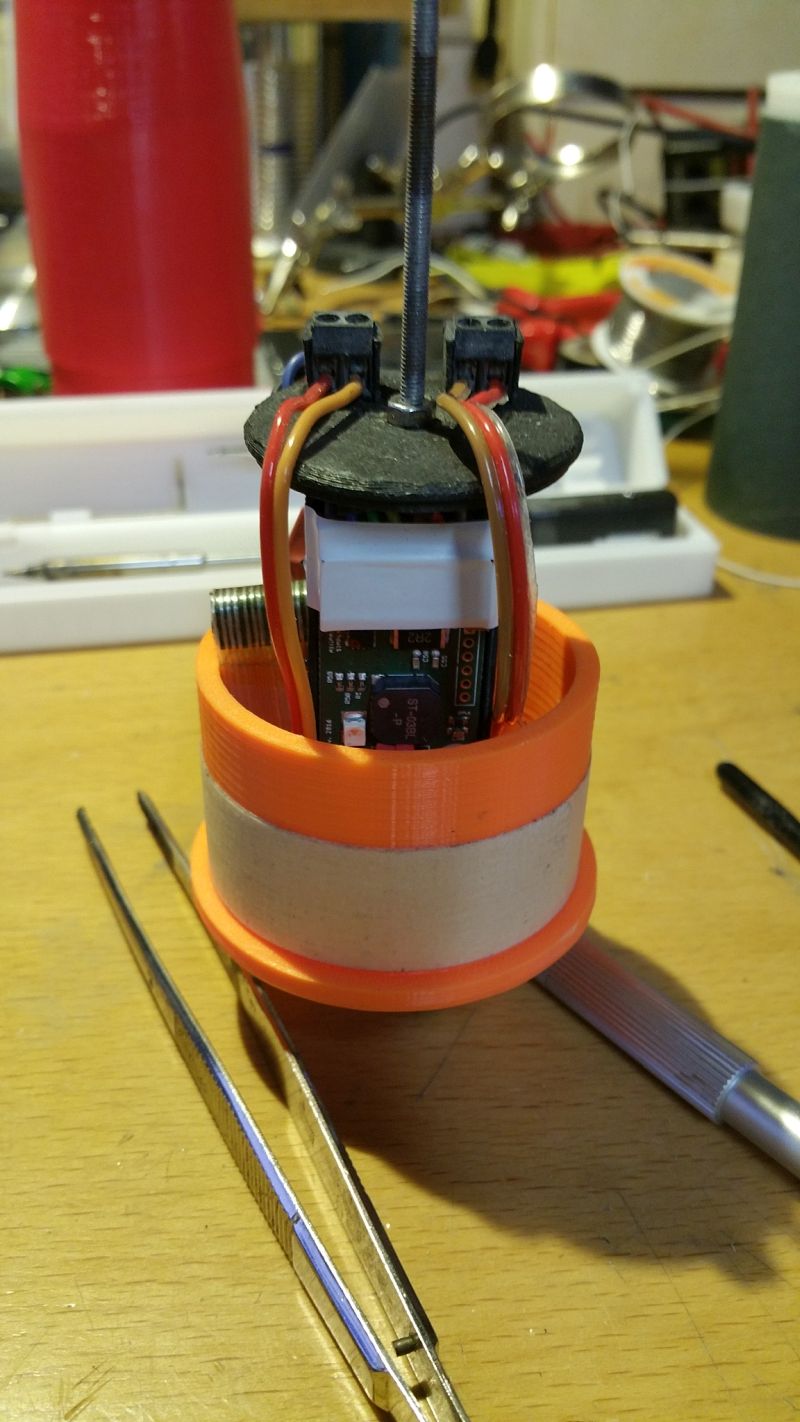

So, die Ebay ist fertig. Im Moment habe ich einen Simply mit Mag Switch eingebaut. Die Elektronik ist die gedruckte Ebay für die BT50 Rohre. Die steckt einfach auf der Gewindestange.
#Don’t Look Up |
|
heijo216
Epoxy-Meister Registriert seit: Jul 2012 Wohnort: 53505 Berg-Vellen Verein: FAR/Solaris/LSC-Zülpich/AGM Beiträge: 354 Status: Offline |
Beitrag 7641683
[
11. Dezember 2017 um 02:58]
Hallo Ralf,
sehr schöne Lösung! Ich denke darüber nach, so was in meiner ARCAS-Hybrid zu realisieren, da ich wegen des langen Hybridmotors bisher nur einstufige Bergung verwendet habe. Schade, daß Du wegen des Wetters nicht zum Nikolaunch kommen konntest, wir haben ja das Winterwetter erst am Sonntag gehabt. Jetzt ist wieder Tauwetter. Dann schöne Feiertage und guten Rutsch. Grüße aus der Eifel... Heijo |
|
AchimO
Poseidon Registriert seit: Jul 2014 Wohnort: Berlin Verein: AGM Beiträge: 1518 Status: Offline |
Beitrag 7641807
[
01. Januar 2018 um 16:57]

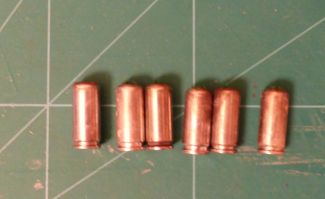

Ich habe die günstige Gelegenheit genutzt und im Park ein paar leere Platzpatronenhülsen (Kal. 9 mm) gesammelt:
Gruß Achim laminare necesse est! Im übrigen bin ich der Meinung, dass die Raketenvereine einem Verband beitreten sollten! |
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2810 Status: Offline |
Beitrag 7641809
[
01. Januar 2018 um 19:47]
Wer möchte kann ein paar leere Revolverhülsen von mir bekommen. Die haben hinten einen Rand und passen
prima zu einer 10mm Bohrung. Ich mach auch den Zünder raus und fräs die Zündglocke auf. Nur Ablägen müsst Ihr selbst. Gruß Ralf Geändert von RalfB am 01. Januar 2018 um 22:17 #Don’t Look Up |
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2810 Status: Offline |
Beitrag 7642497
[
25. März 2018 um 10:09]

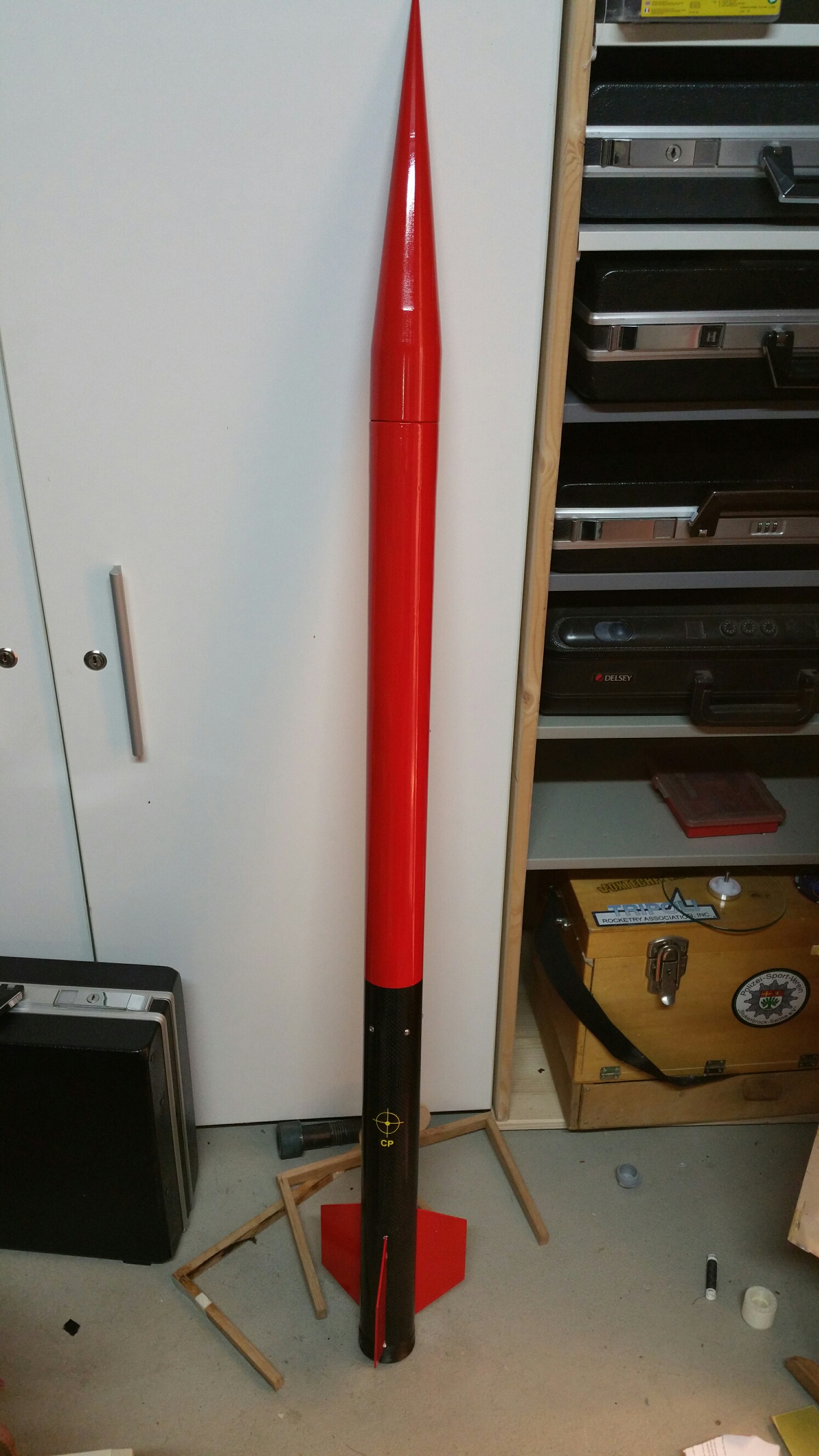

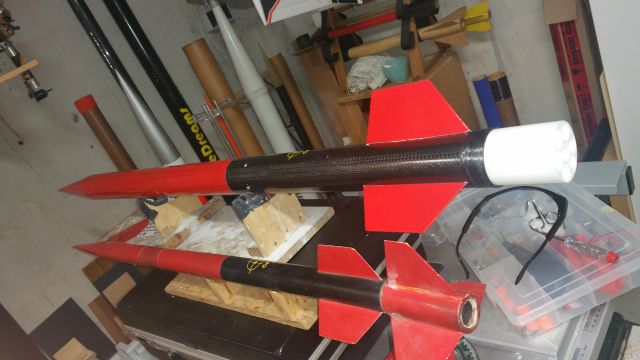

Jetzt ist der Laminatfehler oben am Rohr geflickt
und das ganze ist Lackiert Sieht doch wie die Erste aus :-) Ein bischen schwerer aber auch deutlich stabiler. Geändert von RalfB am 17. Mai 2020 um 20:30 #Don’t Look Up |
|
heijo216
Epoxy-Meister Registriert seit: Jul 2012 Wohnort: 53505 Berg-Vellen Verein: FAR/Solaris/LSC-Zülpich/AGM Beiträge: 354 Status: Offline |
Beitrag 7642498
, Leere Revolverhülsen
[
25. März 2018 um 13:19]
Hallo Ralf,
ich könnte einige Hülsen gebrauchen. Inzwischen habe etliche Freunde eine 3D-Drucker, sodaß die mir den Container drucken können! Da ich bisher immer nur einstufige Bergung benutzt habe, würde gerne alle umrüsten. Grüße...Heijo Geändert von heijo216 am 25. März 2018 um 13:33 |
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2810 Status: Offline |
Beitrag 7642520
[
01. April 2018 um 17:35]

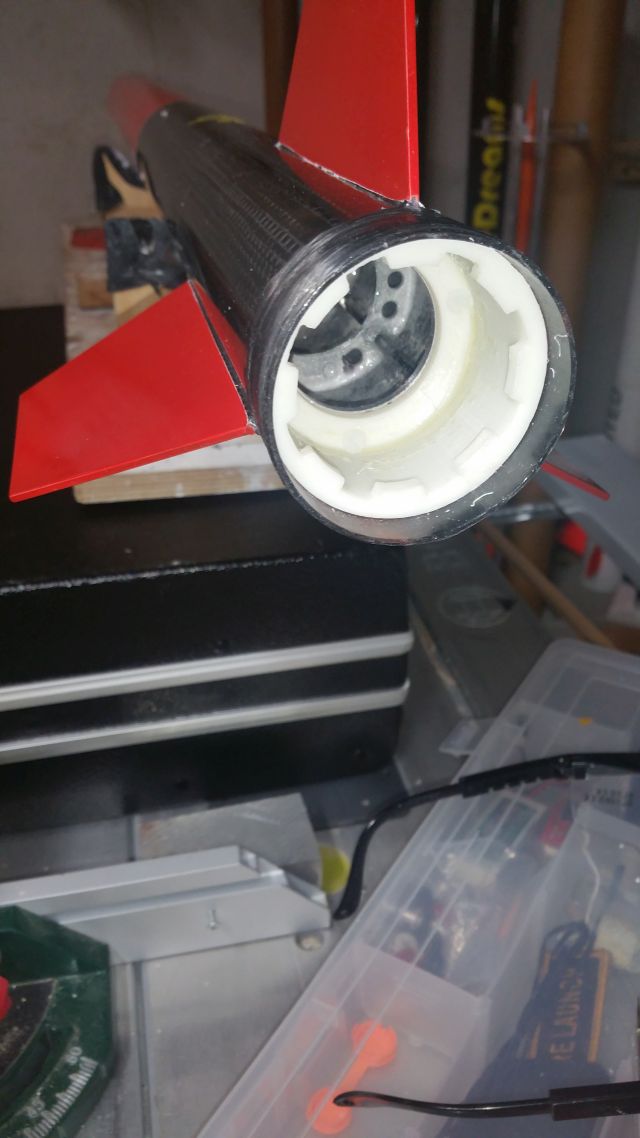

Jetzt kann der erste Flugtag langsam kommen.

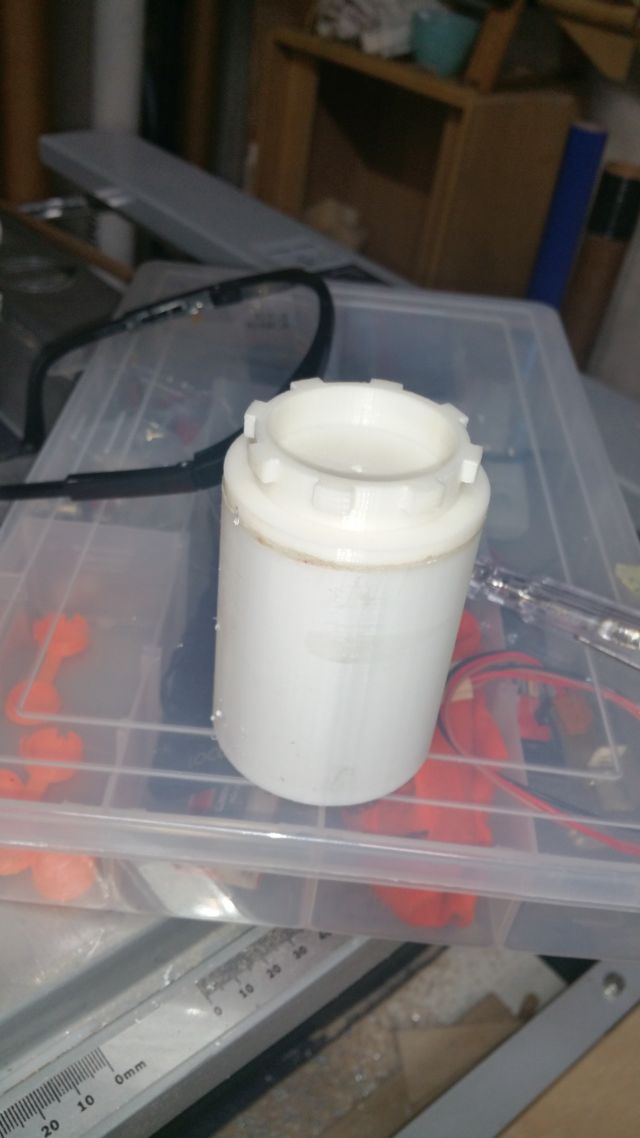

Den Cluster habe ich nach den neusten Erkenntnissen des konstruktiven Klimaschutz ausgelegt. Ein Motorplatzer dürfte nun nur die Clusterdose in Mitleidenschaft ziehen und das Körperrohr unbeschadet lassen. #Don’t Look Up |
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2810 Status: Offline |
Beitrag 7643127
[
19. Juli 2018 um 15:47]

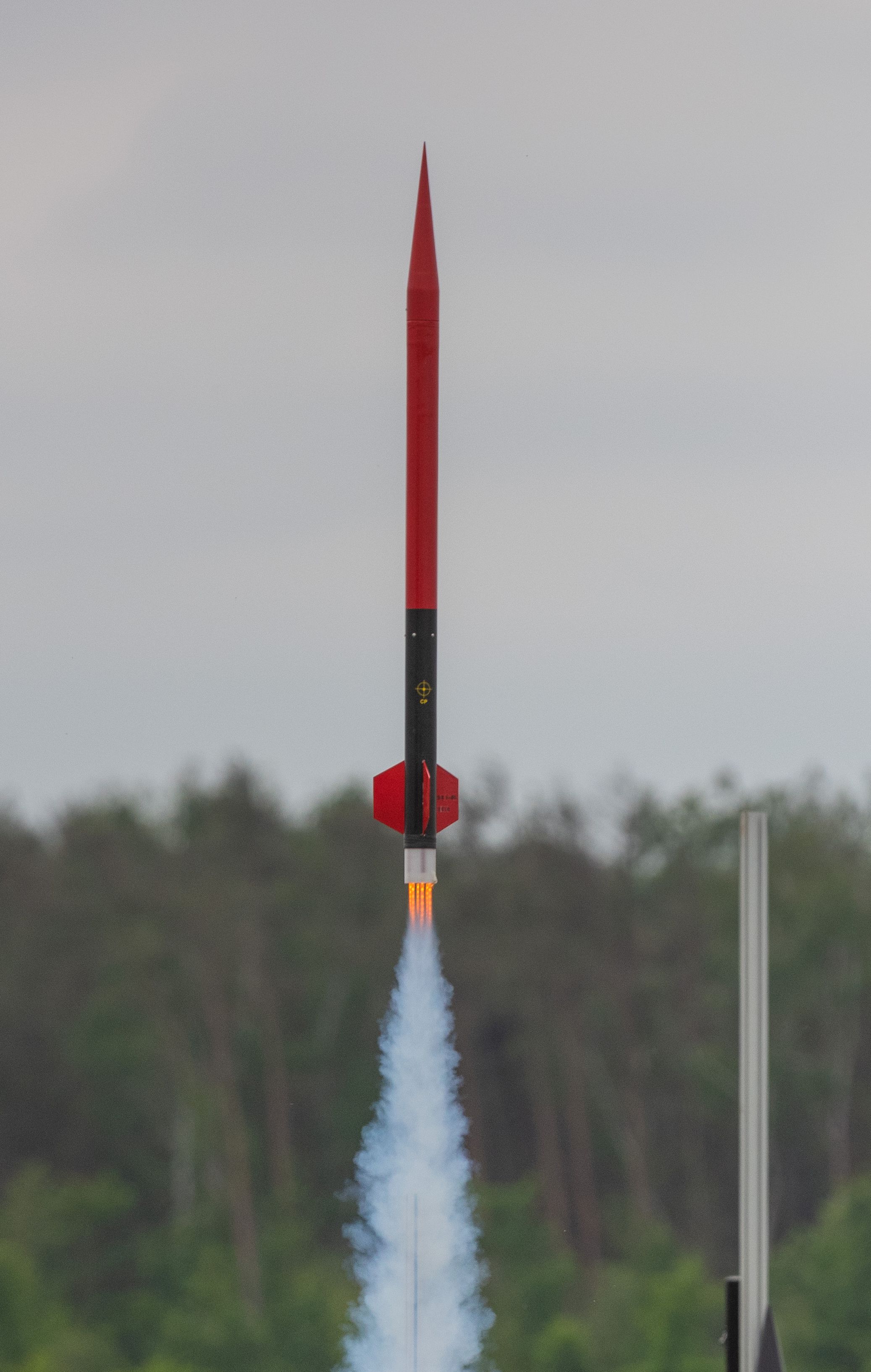

Hier ist das Foto vom ersten Start. Da Model fliegt genau so gut wie das Erste, nur etwas höher. Der Altimax sagt 380 m auf 6 D9. #Don’t Look Up |
|
Philipp
Epoxy-Meister Registriert seit: Aug 2002 Wohnort: Hamburg Verein: / Beiträge: 276 Status: Offline |
Beitrag 7643132
[
21. Juli 2018 um 11:20]
Moin moin,
das sieht ja super aus! Ich nehme mal an du hast die Motormount außerhalb des Rohres platziert wegen der platzenden Motoren? Ich finde das hat auch optisch was! LG meine website: www.hh-raketen.npage.de Vielleicht gibt es tatsächlich nichts, was ein Mensch, wenn er nur all seine Kräfte auf ein einziges Ziel richtet, nicht fertigbrächte. (Ogai Mori Rintaro *1862 - 1922*) |
