Hallo Ralf,
weißt du, auf welcher Frequenz die Telemetrum gesendet haben?

Gruß Achim

Ah, ich habe bei Apogee nachgeschaut. Sie senden auf 433 MHz. Dann kommen sie uns nicht in die Quere, nur die Telemetrums offenbar sich selber.

Gruß Achim

Geändert von AchimO am 23. Oktober 2024 um 12:45

Das Telemetrum hat viele verfügbare Frequenzen, aber nur drei die in Deutschland zugelassen sind.

Unabhängig davon ist es eigentlich das größte Problem einen Fix zu bekommen, egal ob Telemetrum oder Eggfinder.
Dein Gerät hat da bisher keine Probleme gehabt. Ich bin schon auf einen Reichweitentest gespannt.

Kannst du sagen, welche Frequenzen in Europa verwendet werden?

Gruß Achim

Hallo Achim,

ich muss das nachschauen. Ich benutze das Dingen nicht so oft.
Wird aber Wochenende werde.

Gruß Ralf

Hi Achim,

Vielen Dank, so machen ma's!

Wäre es evtl. auch möglich die Pins in anderen Kombinationen (Jumper senkrecht zueinander) zu verwenden um mehr Varianten zu bekommen? Also so wie es der Altimax Simply mal hatte

VG
Roman

Das geht leider nicht. Jetzt braucht man 4 Leitungen. Um noch mehr Kombinationen zu bekommen, müsste man eine Leitung zu jedem Pin haben. Würde dann weitere IDs bringen. Ist aber komplizierter für den Anwender.

Eine andere Möglichkeit könnte sein, von der Einstellung über Jumper abzugehen und das per Software einzustellen analog zum SmaltiP. Würde beim Sender einen Taster und eine LED statt der Jumper erfordern. Beim Empfänger müsste man nur die Jumper-Pins durch einen Taster ersetzen, da man zur Anzeige ja das Display hat.

Damit könnte man theoretisch 64 unterschiedliche IDs erzeugen. Aber so weit sind wir noch lange nicht.

Gruß Achim

Geändert von AchimO am 24. Oktober 2024 um 11:47

Zitat:

---

Original geschrieben von AchimO

Das geht leider nicht. Jetzt braucht man 4 Leitungen. Um noch mehr Kombinationen zu bekommen, müsste man eine Leitung zu jedem Pin haben. Würde dann weitere IDs bringen. Ist aber komplizierter für den Anwender.

Eine andere Möglichkeit könnte sein, von der Einstellung über Jumper abzugehen und das per Software einzustellen analog zum SmaltiP. Würde einen Taster und eine LED statt der Jumper erfordern.
Aber so weit sind wir noch lange nicht.

Gruß Achim

---

Hallo Achim,
welche Kontaktreihe ist beim Empfänger miteinander verbunden? Kann ich mir drei Kabel bei meinen Schaltern sparen?

Gruß Ralf

Die obere Pinreihe ist mit Ground (Minuspol) verbunden.

Gruß Achim

Hier möchte ich zeigen, wie ich den Tracking-Sender eingebaut habe. Mir schwebte eine Lösung vor, die

- für die Spitzen kleiner und großer Raketen geeignet ist
- es erlaubt, das komplette Modul (Sender Akku, GPS-Empfänger) schnell ein- und auszubauen zum Ein-/Ausschalten, Akku-Laden usw.
- und durch Standardisierung den Einsatz eines Moduls in mehreren Raketen ermöglicht

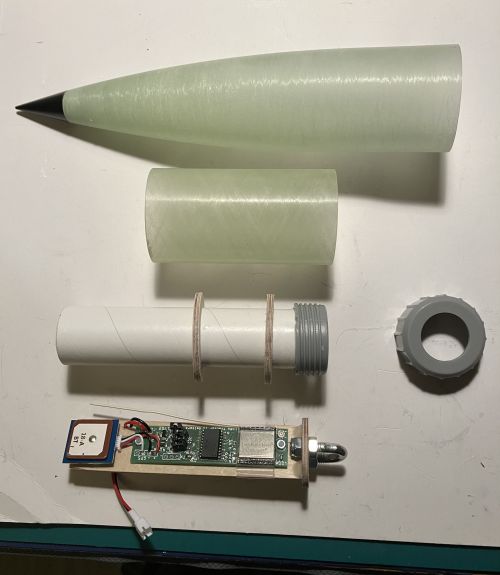

Hier die Teile für meine Starlight 38 von Mach1, eine Rakete komplett aus Glasfaser (41 mm Durchmesser):



Ich habe mich vom Motoreinbau inspirieren lassen. Ein 24-er Motorrohr wird in die Spitze eingeklebt. Es bekommt noch einen Retainer. Das Modul besteht aus einer Sperrholzscheibe, an die mittig eine Sperrholzplatte stumpf mit Epoxy angeklebt ist. Diese Platte trägt Sender, Akku und GPS-Empfänger. Auf die Sperrholzscheibe wird das U-förmige Teil einer sogenannten Seilklemme geschraubt. Die Seilklemme aus dem Baumarkt hat ein Gewinde von 5 mm. Eigentlich etwas überdimensioniert, aber bei kleineren passt die Sperrholzplatte nicht dazwischen.

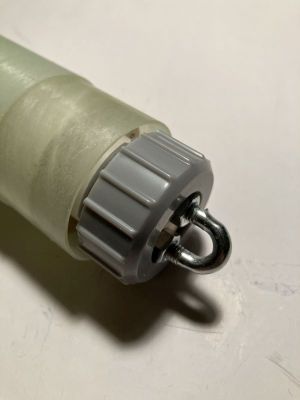

Eingebaut sieht es so aus:

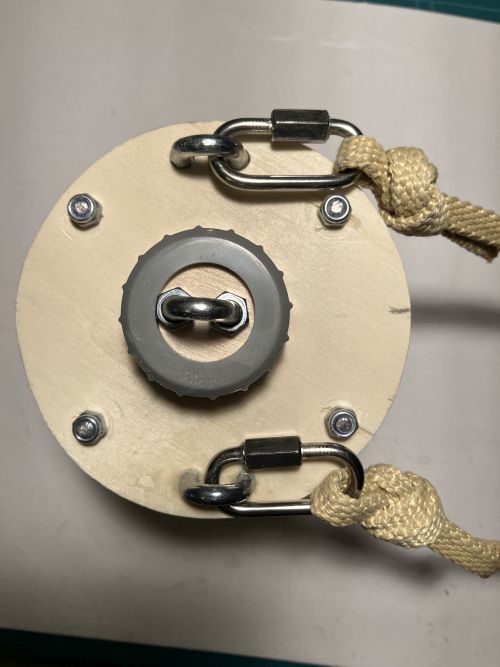

Für leichte Spitzen kann die Schockleine direkt an der Seilklemme befestigt werden. Bei schwereren geht das natürlich nicht. Hier der Einbau in die Sptze meiner Diablo (10 mm Durchmesser). Da dient die Seilklemme nur als Griff, um das Modul herauszuziehen oder einzuschieben:



Ja, ich weiß, ihr würdet euch etwas drucken. Aber ich finde, so geht es auch.

Vielleicht stellt auch noch jemand anders seine Lösung vor? Ralf hat ja auch schon etwas gezeigt.

Gruß Achim

Geändert von AchimO am 26. November 2024 um 14:57
