Sehr schön,

bei der Rakete hat du ja schon ganz gut was vorgelegt und da braucht man auch eine entsprechende Rampe

Nun, ich sehe du hast in die Kupplung direkt ein Stopp-Ventil eingebaut, damit wirst du auf dieser Rampe nicht mit LT fliegen können! Oder hast noch was in petto?

Ach und wenn du Lust hast kannst du mir die Zeichung für den Verteilerblock zukommen lassen, dann spar ich mir den für meine Rampe selber zu entwerfen :P

Ich hab mir da was für den Start überlegt... 7 einzelne Flaschen abfeuern... das ganze Filmen... dann sollte man recht gut erkenne ob alle gleichzeitg abhauen

Zu dem synchronen Zünden hab ich was:
1. Du baust dir 3 Cable Tie Launcher ohne Kabelbinder die rund 50 cm lang sind
2. Steckst diese für die Booster in deren Gardenas
3. Freust dich beim Start, dass die Trägerraketen ne viel größere Beschleunigung haben als der Rest


Gruß Finn

Hi

Warum sollen den die Booster nichts nützen?
Er kann die Main-rocket ja immer noch mit Schaum Ffliegen. Desweiteren wäre ja noch die möglichkeit die Düsen der Booster etwas aufzubohren.
Auserdem kann er mit seiner Rampe (die ich echt super stark finde) mit unterschiedlichen Drücken starten.
So dürften die Booster schon bedeutend mehr schub haben wie die Mainrocket

@robby
Wie ich sehe hast du Itemprofile für deine Stadbeine verwendet. Bau dir doch noch ne Rail aus denen an die Rampe.

Gruß Thomas

Geändert von schmidi093 am 10. Juli 2009 um 16:01

Hi Thomas also ich würd sagen eine Rail braucht man da nicht wirklich, da die Dooster doch sehr stabil mit der Rakete verbunden sind hällt das ganze auch ohne Rail .

Gruß Padi

Geändert von rocketboyy am 10. Juli 2009 um 17:03

Moin!

@ Finn:
Die Düse für die Zentralstufe ist zwar eine Profi-Düse aber die soll mit einem Düseneinsatz verkleinert werden.
Der Düsendurchmesser soll dann so klein sein, dass die Zentralsufe mit max. 1-2 g beschleunigt.
Lange launch tubes bringen hier nichts wenn die Booster nicht synchron auslösen. Die Verbindung zwischen
Booster und Zentralstufe könnte sich trotzdem lösen.

Die "langsame" Zentralstufe dürfte allerdings dafür sorgen, dass die Booster "im Gleichschritt marschieren"
(hoffe ich zumindest)


@ TheSmartGerman:
Ja, so hab ich mir das auch gedacht, einfach 7 Faschen starten und schauen, welche am schnellsten ist.

In die mittlere Kupplung könnte ich ggf. eine launch tube stecken. Müsste ich nur etwas umbauen.
Aber wenn alles so funktioniert wie ich mir das vorstelle, brauche ich mir um geringe Flughöhen eh keine
Gedanken zu machen

Ich mach mal demnächst eine Schnittzeichnung durch den Ventilblock.


@ schmidi093:
Wenn die Rakete auf der Rampe steht, ist die bombenfest. Die Frage ist halt nur, ob man eine rail oder
Führungsstäbe für die erste Flugphase braucht. Batkiter und die Jungs von air command water rockets
starten ja ohne jede Führung.

Allerdings will ich von der Rampe ja auch meine einstufigen starten. Daher wird da noch eine rail oder
Führungsstäbe drangebaut. Das geht schnell, da brauche ich nur noch 2-3 Löcher bohren.

Gruß Robert

Hi zusammen

Zitat:

---

Original geschrieben von robby2001

....Wenn jemand von euch auf einem Flugtag seine Rampe anschließen möchte, muss er an seiner Rampe
den Stecker haben und nicht die Buchse. Ist klar, ne?

---

Hab ich.....(macht auch nur so Sinn) cool, nie wieder pumpen

Hast Du mal überlegt, wie weit Du mit der Buddel kommst?
Ist da eine zweite Einspeisemöglichkeit sinnvoll?, evtl. nach dem zweiten Druckminderer?

Denke da so an Batkiters Kompressor, den er immer mitschleppt, der hört aber bei 5 bar auf.

Der Gedanke ist folgender:

Eine unendliche Druckquelle wie ein SKS oder el. Kompressor um für den Grunddruck zu sorgen und Deine (endliche) Flasche um auf Startdruck zu ergänzen, ganz einfach um mit dem doch begrenzten Inhalt Deiner Flasche weiter zu kommen. Denke da an einen Flugtag, bei dem die WaRa´ler bei Dir Schlange stehen werden.
Bin im übrigen auch der Meinung, meine Rampe würde sich gut an Deinem Pult machen...

Ansonsten: Durfte die Konstruktion ja beim RJD schon ausgiebig befummeln und Dir meine Hochachtung ausdrücken, trotzdem nochmal: Boooooa eeeey!!!

Gruß Jan

Hallo Robert,

was soll man sagen, dass ist ja echt der Hammer Ich bin gespannt das mal in Aktion zu sehen.
Meine Frage, um beim Thema zu bleiben du sagst was von 13bar? Kannst du mit der Rampe auch mit höheren Drücken für GFK-Raketen arbeiten?

Grüße
Scorpion_XIII

So jetzt bin ich echt baff, sehr saubere Arbeit!
Ich denke alles andere ist dazu schon gesagt und ich warte jetzt ganz ungeduldig deine Rok plus Rampe in Aktion zu sehen.(Manchingen????)


Gruß Sebastian

@ Kabelmann:
Rechnen wir mal grob nach: In der Flasche sind 3000 Liter Luft. Nehmen wir mal an, eine
"Durchschnittsrakete" hat 7 Liter Volumen. Davon sind ca. 2 Liter mit Wasser gefüllt. Bleiben also noch
5 Liter Luft, die unter Druck gesetzt werden müssen. Nehmen wir mal weiter an, dass der Startdruck 12 bar
betrage. Dann befänden sich also 5 mal 12 = 60 Liter Luft in der Rakete. 3000 Liter geteilt durch 60 Liter
ergäbe dann also 50 Starts!
Wie viele Starts hatten wir auf den RJD´s an einem Tag? Vielleicht 15?
Ok, andererseits waren wir auch nicht viele Planschies. Und wenn wir so eine Druckluftquelle zur Verfügung
gehabt hätten, hätten wir auch bestimmt mehr Starts gemacht.

Aber ich gehe mal davon aus, dass so eine Buddel bei intensiver Nutzung mindestens einen Flugtag hält.

Eine zweite Einspeisung könnte man hinbekommen. Das Kontrollpult hätte dafür allerdings keinen Anschluss.
Würde so auch nicht gehen, da der Druck aus dem Kompressor durch das Druckminderventil abgeblasen
werden würde. Ausserdem könnte man, wenn man unvorsichtig ist, Batkiters Kompressor sprengen
Nee warte, der hat bestimmt auch ein Überdruckventil.

Aber man könnte ein T-Stück mit zwei Rückschlagventilen bauen. Dann wäre zwar keine Notentlüftung
durch den Druckluftschlauch mehr möglich, aber die meisten von euch haben ja eh ein separates
Notventil an den Rampen.


@ Scorpion:
Der erste Druckminderer an der Flasche pfeift bei 14 bar ab, das ist das Problem. Aber ich könnte mal
vorsichtig das Sicherheitsventil manipulieren, dann müssten auch 16 bar drin sein *gulp*. Naja, eigentlich
kann da nix passieren. Solche industriellen Armaturen sind immer mindestens für zweifache Sicherheit
ausgelegt und wenn es gelingt, den Ansprechdruck für das Sicherheitsventil um 2 bar zu erhöhen geht
das immer noch in Ordnung.


@ KrachBumEnte:
*phew* Manchingen ist für mich ein Ritt quer durch die Republik. Glaube nicht, dass das klappt.


Gruß Robert

Geändert von robby2001 am 10. Juli 2009 um 20:46

boah ey...da läuft mir glatt mein grade vor mir liegendes Chili vom Löffel....
KRASS.
Ich hoffe und denke und bete das Monstrum so bald es geht in Aktion zu sehen.

Da fällt einem echt nicht viel zu ein, das ist echt genial.

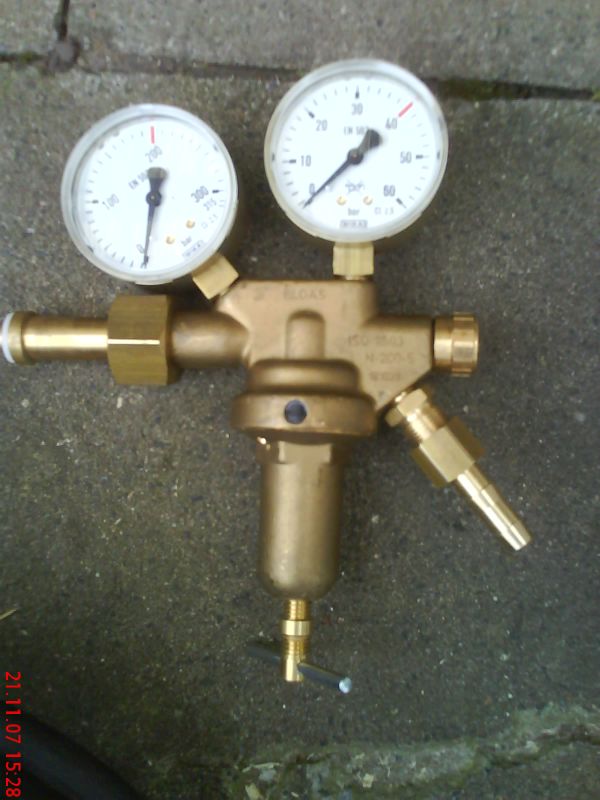

Zu der Frage mit mehr Druck. Ich habe hier noch einen Druckminderer für Stickstoff, der geht bis 40bar. Aber vielleicht passt der ja auch an deine Taucherflasche, die Anschlüsse sehen sich schon etwas ähnlich, aber das wird nur ein Test vor Ort zeigen können. Aber theoretisch könntest du meinen benutzten, um GFK-Raketen, wie die von Scorpion, zu bedrucken.
Hier mal ein Bild:


mfg
Dennis
