| Autor | Thema |
|---|---|
|
CharlyMai
Foren-Prediger
Registriert seit: Mär 2005 Wohnort: Fuhrberg Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598 Beiträge: 1977 Status: Offline |
Beitrag 93377
[
 10. Januar 2006 um 23:58]
Zwischen zwei "Beinchen" im 1,27mm Raster bekommt man immerhin noch 2 Leiterbahen....
Also das ist wirklich "Grobzeug" *fg*, wobei ich mich ja auch zu den "Lötgasthenikern" zähle .... Grüße Pierre •"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit. Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse •Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen. SOLARIS-RMB e.V. AGM |
|
Stefan Wimmer
Grand Master of Rocketry
Registriert seit: Aug 2000 Wohnort: Berlin Verein: Deutsche Experimental Raketen Arbeitsgruppe (DERA) Beiträge: 2398 Status: Offline |
Beitrag 93378
[
11. Januar 2006 um 00:27]

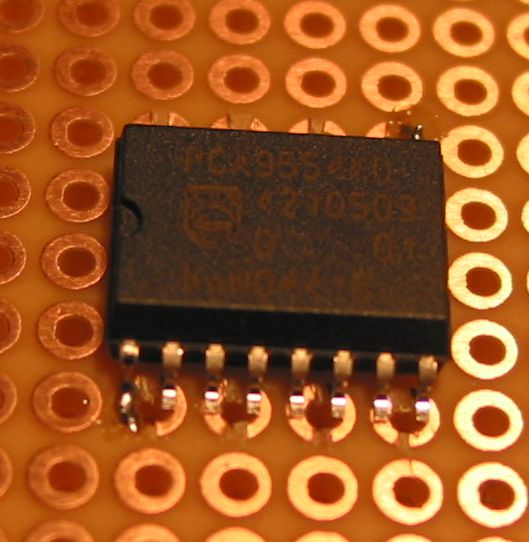

Zitat: Ja! Man kann mit solchen Teilen auch prima noch mit den gängigen Lochrasterplatinen arbeiten (man muss nur die Lötaugen teilen): (Ein kleiner Vorgriff auf das, was auf die AVR-Kurs-Teilnehmer irgendwann mal zukommt  )
Geändert von Stefan Wimmer am 11. Januar 2006 um 00:29 It's the Government - it doesn't have to make sense! (B. Kaplow in r.m.r) |
|
Dany
Der mit dem Dremel tanzt Registriert seit: Aug 2000 Wohnort: Fislisbach, CH Verein: ARGOS, TRA, HGV Beiträge: 1213 Status: Offline |
Beitrag 93382
[
11. Januar 2006 um 00:38]
Zitat: Auweia, neiiiiiiiiiiin ! Geändert von Dany am 11. Januar 2006 um 00:39 |
|
bastler
PU-Meister Registriert seit: Mai 2004 Wohnort: BaWü Verein: Beiträge: 437 Status: Offline |
Beitrag 93405
[
11. Januar 2006 um 11:55]
Hi,
Wenn ich hier das alles richtig verstanden hab, soll das ein möglichst einfach gehaltener Lowcost-Datenlogger der auch als Höhenmesser geeignet ist werden, bzw. zum Aufzeichnen verschiedener Daten, oder? Daran hätte ich auch sehr großes Interesse, weil ich auch endlich wissen will, wie hoch meine Wasserraketen wirklich fliegen... Wenn es wirklich billig werden soll, würde ich die Fernbedienung weglassen und das ganze halt vom PC konfigurieren oder mit nem Mäuseklavier, müsste doch auch gehen, oder? Könnte man als Speicher nicht auch eine SD-Karte verwenden? Oder wird da der aufwand sehr viel größer? Wäre halt auswechselbar und beliebig erweiterbar... Ich denke am Löten wird das ding nicht scheitern. Gruß bastler Geändert von bastler am 11. Januar 2006 um 11:57 |
|
Scorpion_XIII
Poseidon Registriert seit: Jun 2005 Wohnort: Verein: Beiträge: 1154 Status: Offline |
Beitrag 93419
[
11. Januar 2006 um 14:08]
Hallo
Also, ich hatte die Idee die Temperatur im inneren des Druckkoerpers der WARA waerend des Startens aufzuzeichnen. Daraus ist bis jetzt ein Datenlogger geworden, der Temperatur messen kann, sonstige Signale, ein LCD-Display hat, einen Infrarot Empfaenger (damit spart man Tasten und somit Eingaenge zum messen) und das ganze abspeichert und man es mit dem PC auslesen kann. Wenn ich das ueberschlage, kostet das ganze wohl nicht mehr als 25-30 Euro. -Fernbediehnung weglassen wuerde bedeuten, weniger Messeingaenge -LCD weglassen heisst schwer bediehnbar -SD-Karte koennte kompliziert werden Zum Hoehenmessen von WARAs: Theoretisch ist es moeglich auf aehnliche Weise zu messen, wie die Smoker es machen, aber! Die Smoker fliegen sehr viel hoeher, dass heisst der Druckunterschied (mit dem man die Hoehe bestimmt) ist groesser, als bei unseren WARAs. Diese Sensoren arbeiten mit einer Toleranz von (?ca10m und mehr?), aber wir braeuchten ne Toleranz von so 1m, und da ist der Haken: Das ist teuer  Gruss Scorpion_XIII (P.S. Diese bloeden UNIX-Rechner in der Uni, keine gescheiten ae ue ...)
t(h)rust in GARDENA |
|
Reinhard
Überflieger Registriert seit: Sep 2003 Wohnort: Österreich Verein: TRA #10691, AGM Beiträge: 1187 Status: Offline |
Beitrag 93420
[
11. Januar 2006 um 14:36]
Hi,
den schon erwähnten MPX4100 kann man ganz einfach an einen analogen Eingang anbinden. Die Auflösung (nicht Genauigkeit) beträgt dabei ca. 8m. Bei einer Flughöhe von 150m oder mehr, kann man schon schön die Flugkurve erkennen. SD-Cards sind hardwareseitig nicht schwer anzubinden, wenn man darauf aber kein Dateisystem (Fat16/32) verwendet, das möglicherweise einen gewissen Aufwand bedeutet, kann der PC damit nichts anfangen (unformatiert). Dann müssen die Daten wieder über die serielle Schnittstelle. Da ist ein kleiner 4€ IC, der mehr als genügend Platz besitzt, die einfachere Variante. Gruß Reinhard |
|
Scorpion_XIII
Poseidon Registriert seit: Jun 2005 Wohnort: Verein: Beiträge: 1154 Status: Offline |
Beitrag 93423
[
11. Januar 2006 um 16:48]
Zitat: Hmm, nur die WARAs schaffen ja so gerade mal die 100m, die leichten Raketen eventuell noch 150m. Aber mit nem gescheiten Fallschirmsystem und der Elektronik könnte es schwer werden. Außerdem schrecken mich die 20€ für den Sensor alleine etwas ab  Grüße t(h)rust in GARDENA |
|
Andreas Jörg
Raketenbauer Registriert seit: Sep 2005 Wohnort: Apfeltrach (Unterallgäu) Verein: agm, T2 Beiträge: 186 Status: Offline |
Beitrag 93435
[
11. Januar 2006 um 17:38]
@Skorpion_XIII: Der Sensor wird auch in Modellflugzeugen eingesetzt, die auch nicht so hoch fliegen. Das mit
der Höhe sollte also (meiner Meinung nach, bitte korigieren, wenn ich falsch lieg) kein Problem sein. Wenn er eine Auflösung von 8m hatt, dürften 100 m auch kein Problem sein. Wenn die Spannungsunterschiede zu gering sind, kannst du sie ja mit einer Operationsverstärker-Schaltung verstärken. Es ist so wie es ist, denn wenn es nicht so wäre, könnten wir nicht Fragen, warum es so ist, wie es ist. |
|
Stefan Wimmer
Grand Master of Rocketry
Registriert seit: Aug 2000 Wohnort: Berlin Verein: Deutsche Experimental Raketen Arbeitsgruppe (DERA) Beiträge: 2398 Status: Offline |
Beitrag 93448
[
11. Januar 2006 um 21:44]
Zitat: Hmm, einer von uns beiden kann nicht rechnen: Fernbedienung, IR-Sensor und LCD kommen zusammen auf ca. 10 Euro. Oder sind PCs in der letzten Zeit sooo billig geworden? Zitat: Ja, aber die Menüführung mit LEDs und Mäuseklavier möchte ich sehen (Reinhaaaard!!  )...Zitat: Klar könnte man. Du brauchst dann nur einen entsprechenden Sockel. Eine SD-Karte ist letztlich auch nur ein SPI-Bus-Anschluss. Wenn Du die Daten allerdings gleich nahtlos am PC einlesen willst, musst Du auf dem Controller ein Flash-FAT-Filesystem implementieren. Mit allem drum und drumrum (Stichwort "wear leveling") ist das eine hübsche Aufgabe. Wer meldet sich freiwillig?
Geändert von Stefan Wimmer am 11. Januar 2006 um 21:46 It's the Government - it doesn't have to make sense! (B. Kaplow in r.m.r) |
|
Reinhard
Überflieger Registriert seit: Sep 2003 Wohnort: Österreich Verein: TRA #10691, AGM Beiträge: 1187 Status: Offline |
Beitrag 93472
[
12. Januar 2006 um 02:10]
Zitat: Wenn man sich auf maximale Flughöhen von 1000m beschränkt, lässt sich auf diese Weise eine Auflösung von 1m erreichen. Oder man bindet über TWI einen externen ADC mit einer höheren Aufösung an. In Stefan "Schelm" Wimmers Entwurf sind beide Erweiterungen möglich. Gruß Reinhard |
