Die letzten tage habe ich nichts gepostet, aber ich war nicht untätig. Heute ist die Platine für die Controllerschaltung aus dem Ätzbad gekommen. Bilder folgen noch...
Per Aspera ad Astra
|
|
Bucho
Raketenbauer
Registriert seit: Feb 2008
Wohnort: Braunschweig
Verein: ERIG e.V.
Beiträge: 176
Status: Offline
|

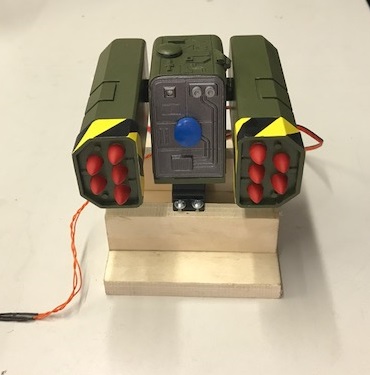

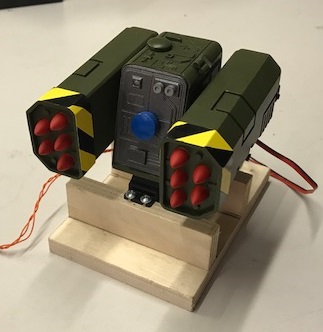

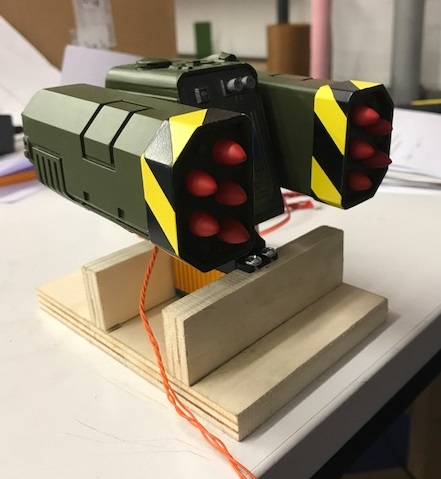

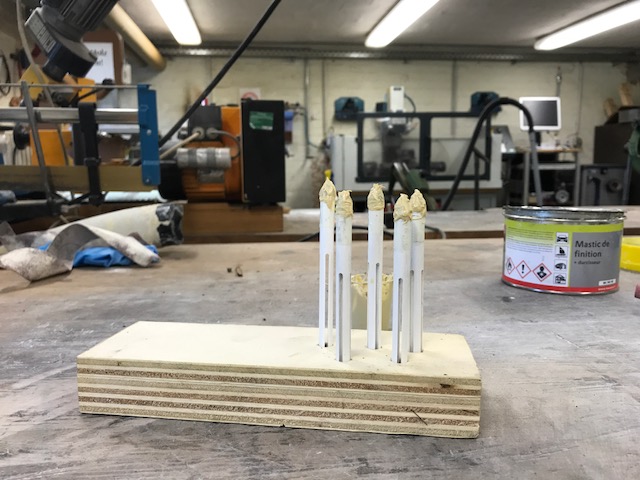

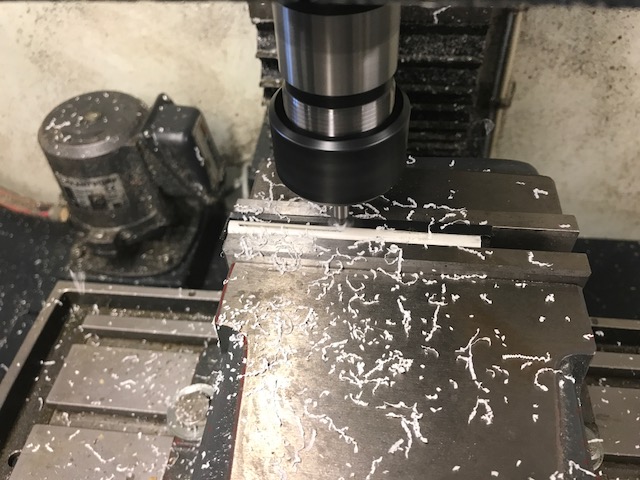

Ich habe länger nichts zu dem Forschritt gepostet, untätig war ich aber nicht. Mit der selbstgeätzten Platine war nicht nicht so zufrieden. Daher habe ich mir die Leiterplatte professionell fertigen lassen. Das macht es dann beim Löten auch leichter. Die Leiterplatte ist die letzten Tage bei mir eingetrudelt und ich habe bereits mit dem Bestücken begonnen. Parallel habe ich die Raketen gefertigt. Dazu wurden Kunstoffrohre abgesägt und auf die passende Länge gedreht. Eine Seite wurde aufgebohrt, damit die Raketenmotoren rein passen. Im nächsten Schritt wurden mit der Fräse Leitwerksschlitze gefräst.  Die Spitzen wurden mit dem 3D-Drucker erstellt, in die Rohre geklebt und anschließend verspachtelt.  Danach wurden alle Spitzen glatt geschliffen, grundiert und lackiert. Voll bestückt sieht der Launcher nun so aus:
Per Aspera ad Astra
|
|
Bäckchen
rauchender Poseidon
Registriert seit: Jun 2004
Wohnort: Nähe NE
Verein:
Beiträge: 2536
Status: Offline
|
Super
In Wirklichkeit ist die Realität ganz anders !?
|
|
Bucho
Raketenbauer
Registriert seit: Feb 2008
Wohnort: Braunschweig
Verein: ERIG e.V.
Beiträge: 176
Status: Offline
|
In den letzten Tagen habe ich einiges an der Elektronik vorangetrieben. Das Controllerboard ist quasi fertig. Eine Basisversion der Software läuft auch schon.
Per Aspera ad Astra
|
|
Bucho
Raketenbauer
Registriert seit: Feb 2008
Wohnort: Braunschweig
Verein: ERIG e.V.
Beiträge: 176
Status: Offline
|

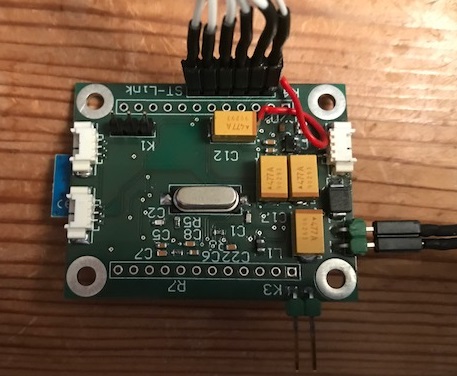

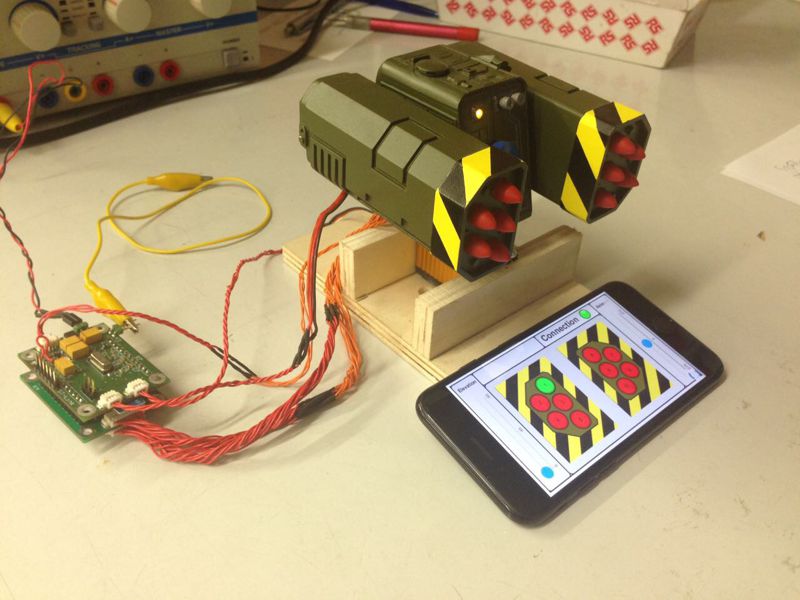

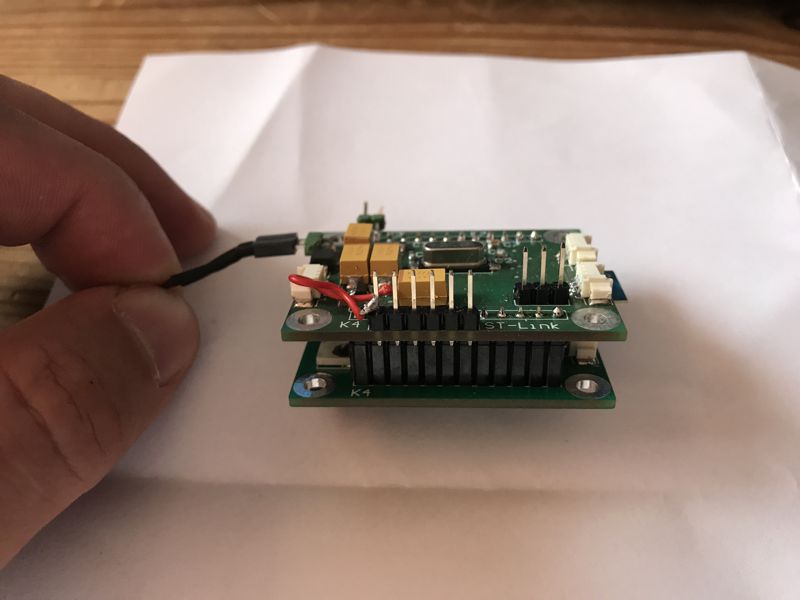

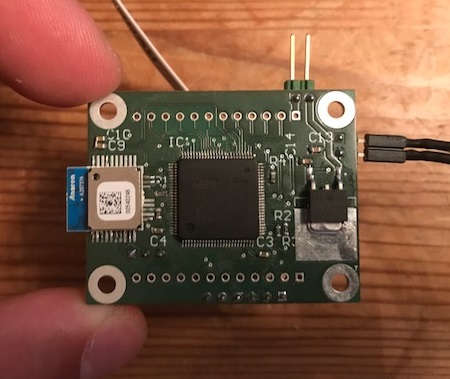

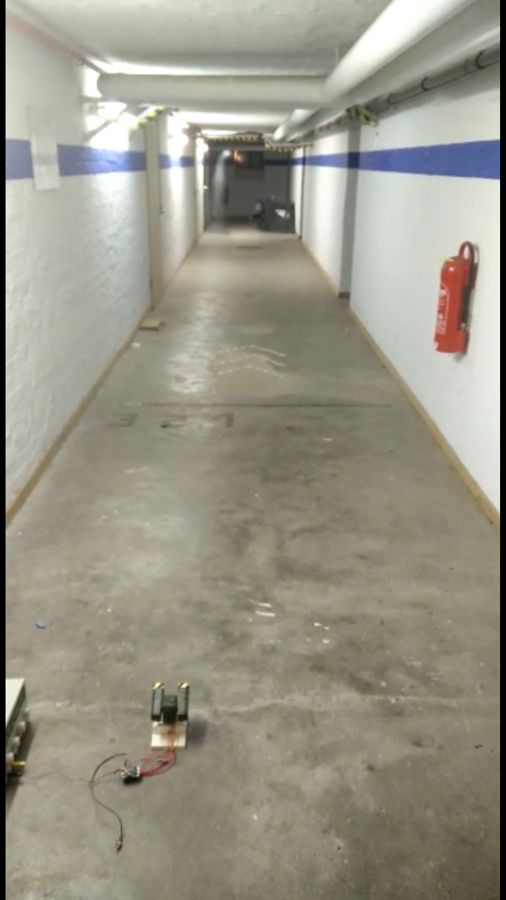

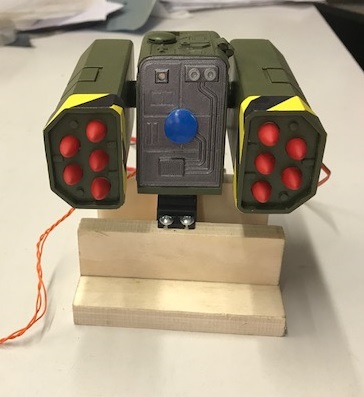

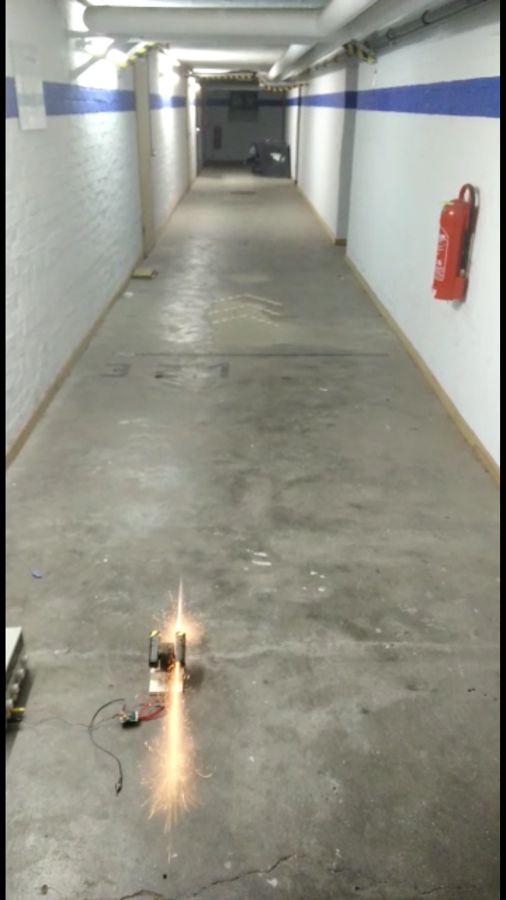

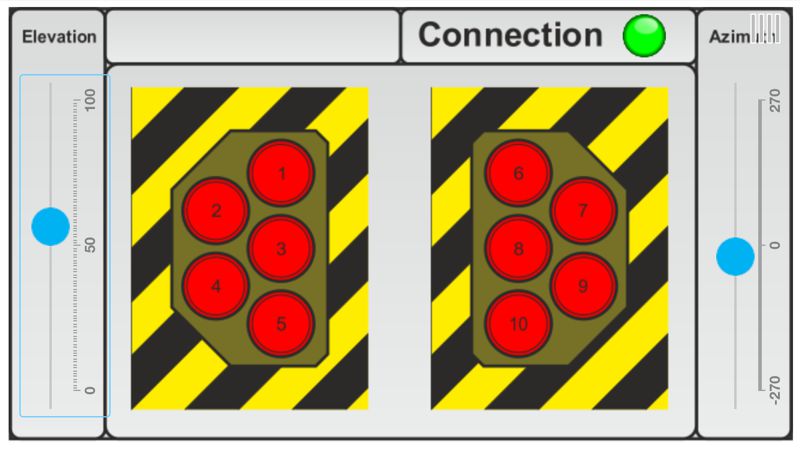

Es hat sich in letzter Zeit einiges getan, das Gerät ist endlich fertig! Hier zu sehen die fertige Elektronik:  Das ist die dazugehörende App auf dem Handy:  Das fertige Ensemble:
Per Aspera ad Astra
|
|
Bucho
Raketenbauer
Registriert seit: Feb 2008
Wohnort: Braunschweig
Verein: ERIG e.V.
Beiträge: 176
Status: Offline
|
Per Aspera ad Astra
|
|
WARAausKIEL
Wasserratte
Registriert seit: Feb 2013
Wohnort: Kiel
Verein:
Beiträge: 777
Status: Offline
|
Sehr cool.
Womit hast Du die App programmiert?
Grüße Marcel
If You Don't Try, You'll Never Know
|
|
Bäckchen
rauchender Poseidon
Registriert seit: Jun 2004
Wohnort: Nähe NE
Verein:
Beiträge: 2536
Status: Offline
|
Toll
In Wirklichkeit ist die Realität ganz anders !?
|
|
RalfB
Grand Master of Rocketry
Moderator
Registriert seit: Apr 2004
Wohnort:
Verein: AGM, Tripoli L2
Beiträge: 2830
Status: Offline
|
#Don’t Look Up
|
|
AchimO
Poseidon
Registriert seit: Jul 2014
Wohnort: Berlin
Verein: AGM
Beiträge: 1529
Status: Offline
|
Sehr professionell!

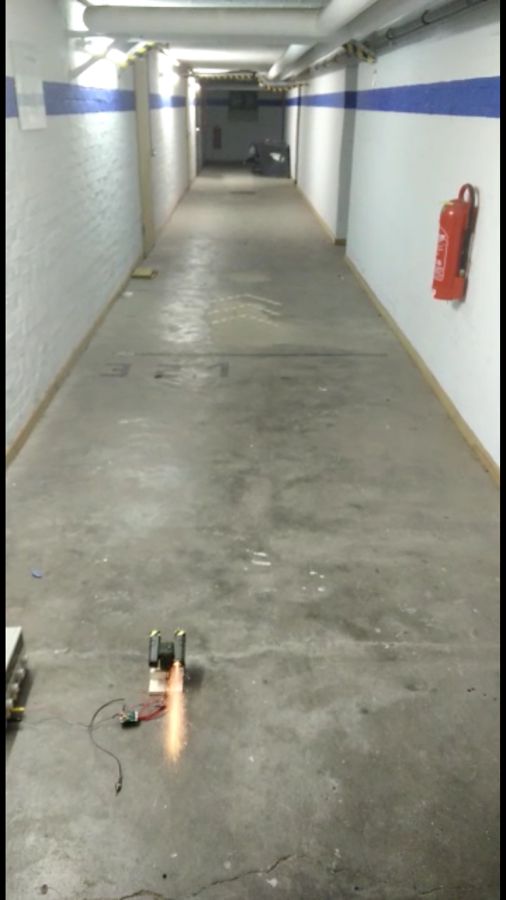

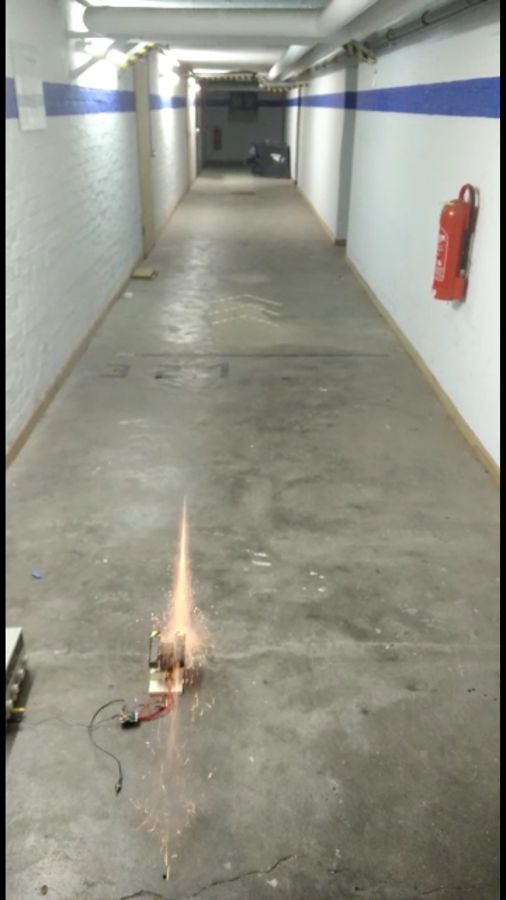

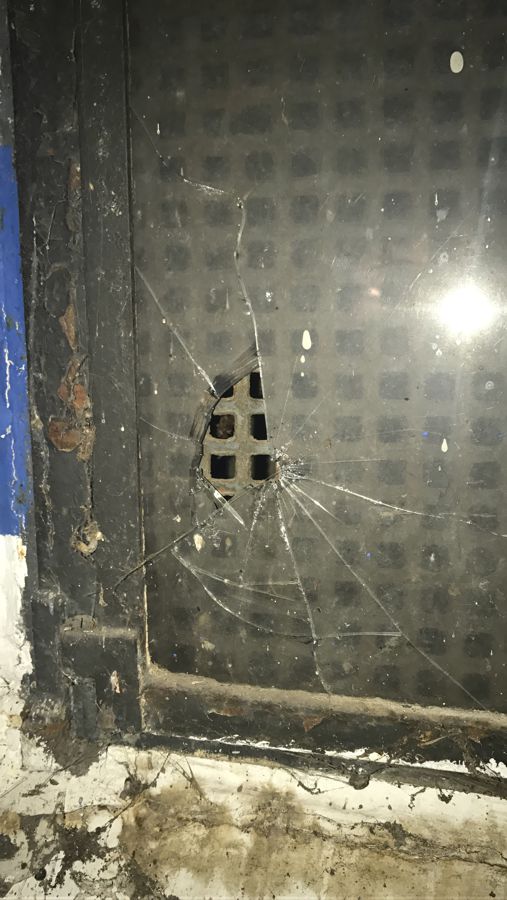

Aber ich frage mich, ob Du Dir die Druckentlastungsfläche für Dein Lager freigeschossen hast?
