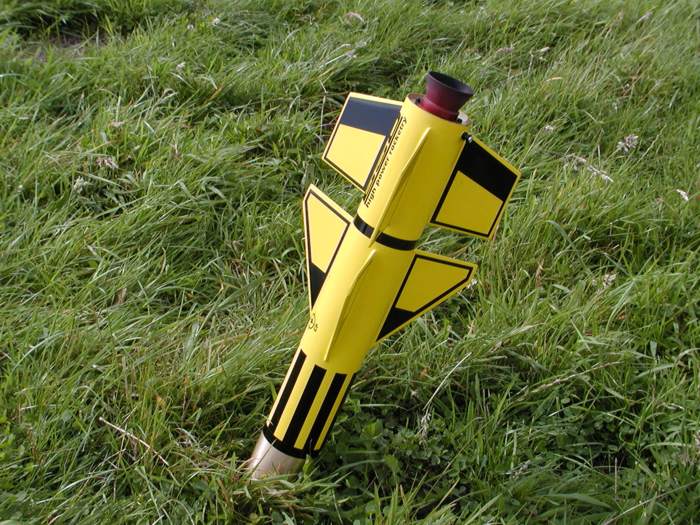

Ähhhh Touchdown ... im wahrsten Sinne ....
Folgende Datei wurde angehängt: •"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit. Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse •Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen. SOLARIS-RMB e.V. AGM |
|
CharlyMai
Foren-Prediger
Registriert seit: Mär 2005 Wohnort: Fuhrberg Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598 Beiträge: 1977 Status: Offline |
Beitrag 101575
[
21. Juni 2006 um 20:03]
Da ja nun doch einige die Thor auch bauen, hier noch einmal die Elektronik Sektion in mehreren Fotos :

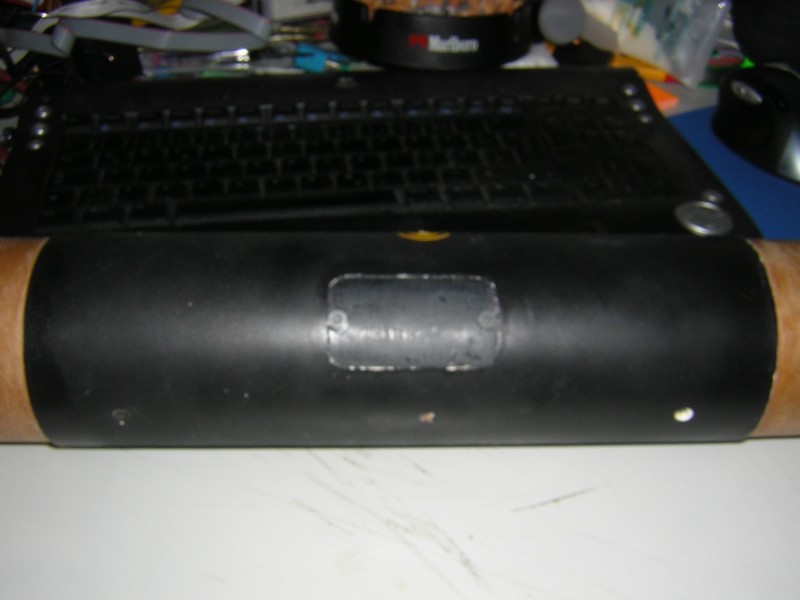

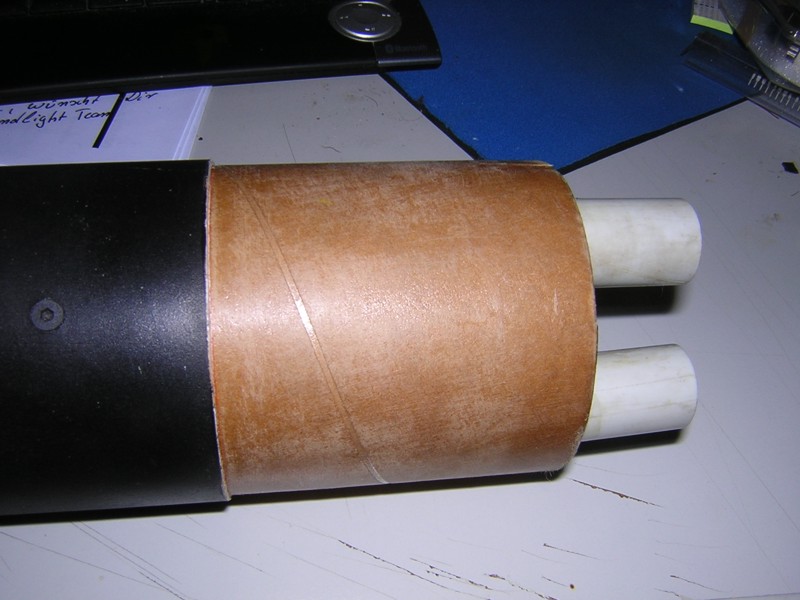

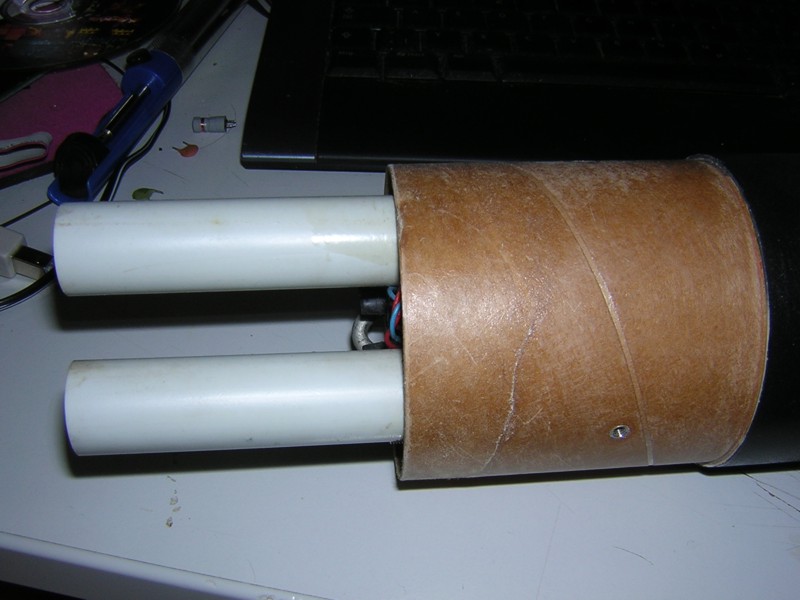

Das kleine Mittelstück der Thor wo die Elektronik reinkommt: Hier der UNTERE Teil mit dem NICHT verschraubten Kuppler, der in die Booster Sektion kommt: Und natürlich der obere Teil, welcher mit dem Rohr für den Main verschraubt wird: •"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit. Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse •Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen. SOLARIS-RMB e.V. AGM |
|
CharlyMai
Foren-Prediger
Registriert seit: Mär 2005 Wohnort: Fuhrberg Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598 Beiträge: 1977 Status: Offline |
Beitrag 101576
[
21. Juni 2006 um 20:07]

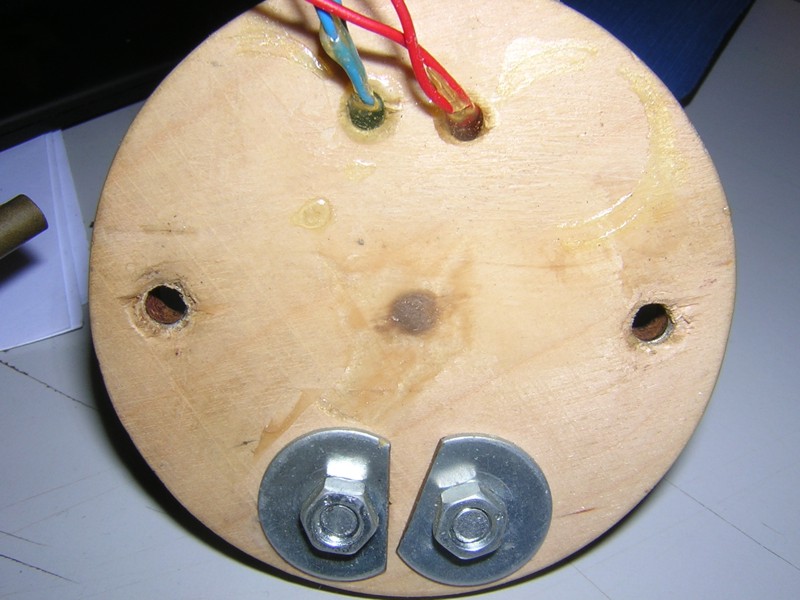

Hier die eBay von unten, mit dem eingeklebten Bulkplate:

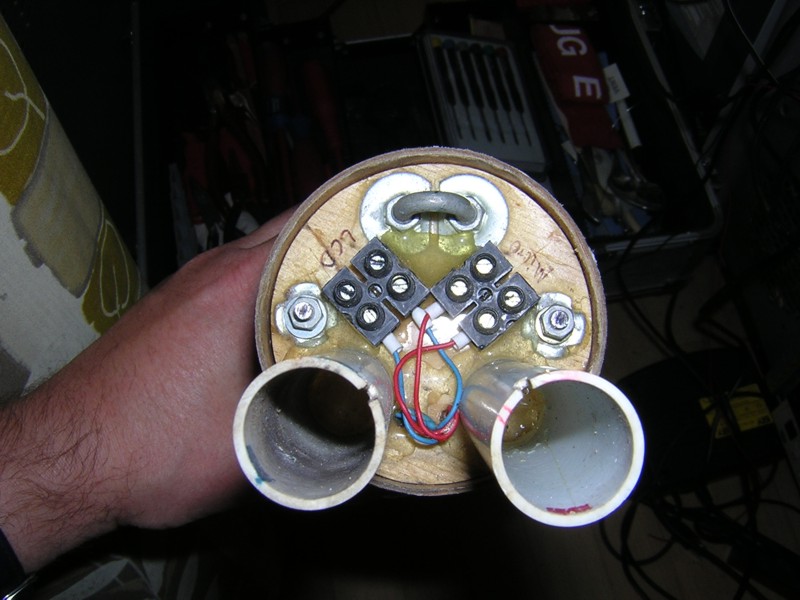

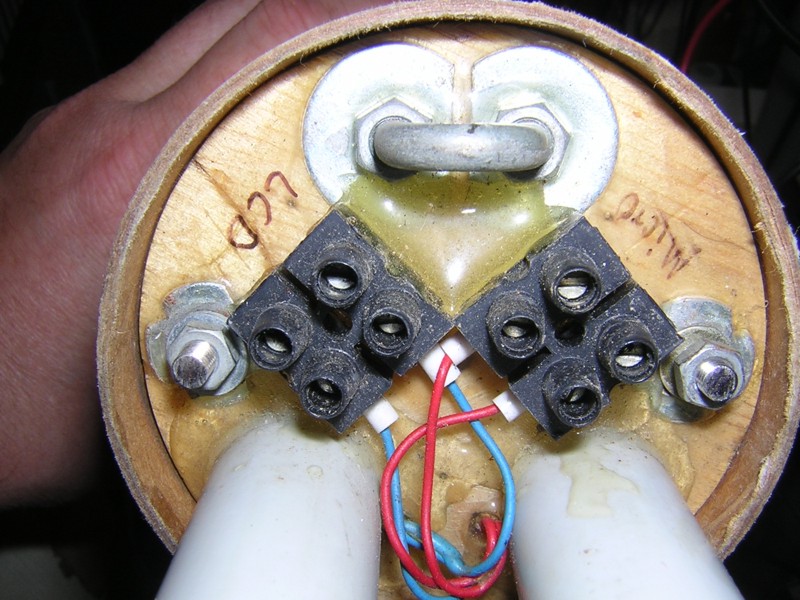

Die eBay von Oben: und nochmal von nahem: Geändert von CharlyMai am 21. Juni 2006 um 20:09 •"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit. Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse •Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen. SOLARIS-RMB e.V. AGM |
|
CharlyMai
Foren-Prediger
Registriert seit: Mär 2005 Wohnort: Fuhrberg Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598 Beiträge: 1977 Status: Offline |
Beitrag 101578
[
21. Juni 2006 um 20:13]

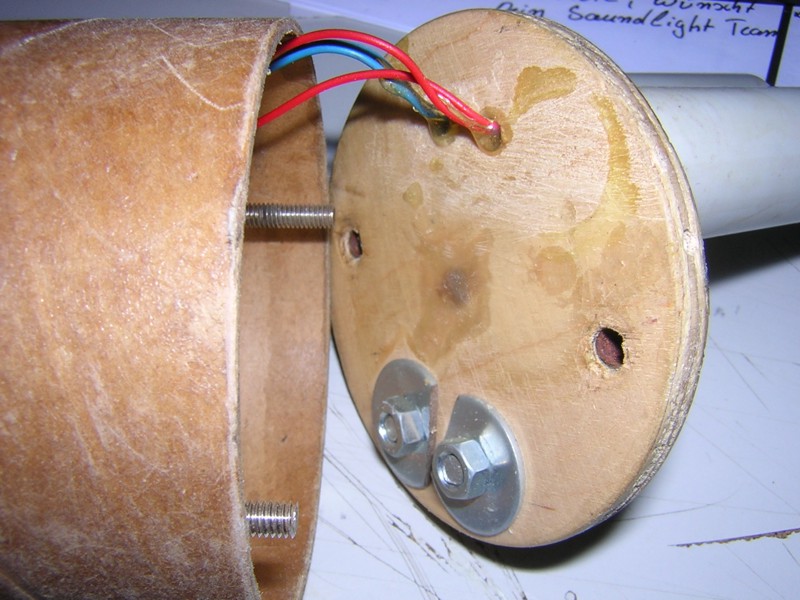

Hier das obere Bulkplate ab:

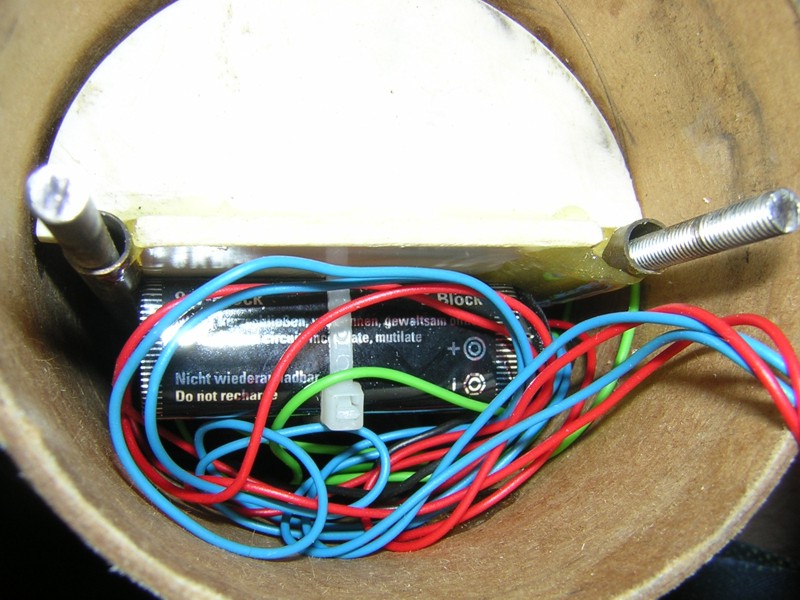

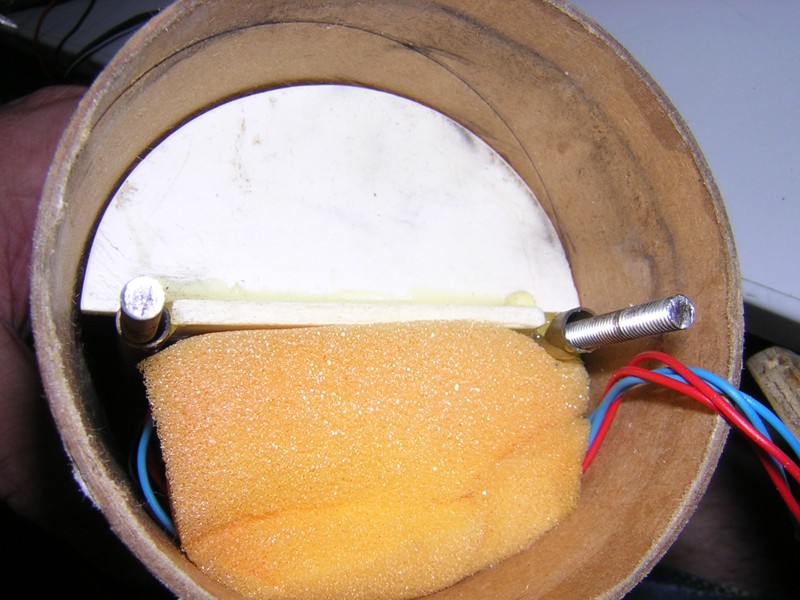

Und der Blick ohne oberes Bulkplate hinein Hier mit abgenommenem Abstandshalter: Geändert von CharlyMai am 21. Juni 2006 um 20:24 •"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit. Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse •Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen. SOLARIS-RMB e.V. AGM |
|
CharlyMai
Foren-Prediger
Registriert seit: Mär 2005 Wohnort: Fuhrberg Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598 Beiträge: 1977 Status: Offline |
Beitrag 101582
[
21. Juni 2006 um 20:26]

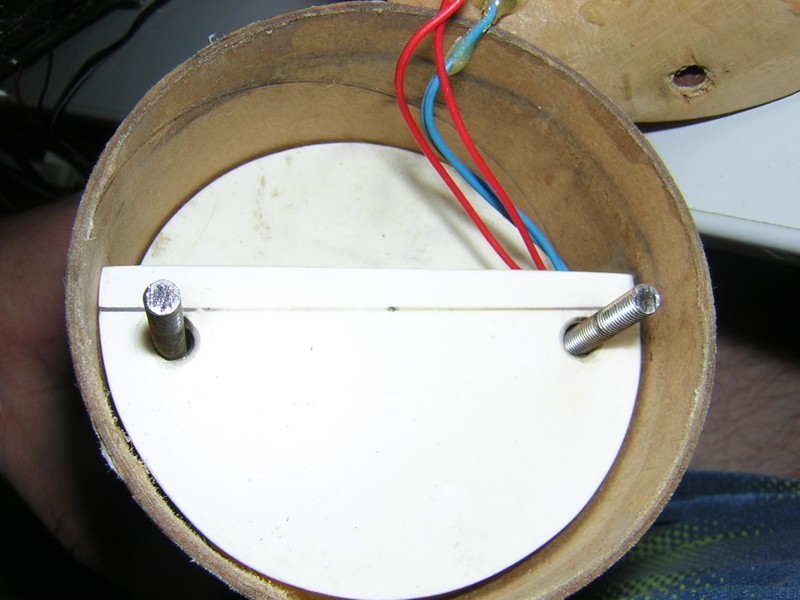

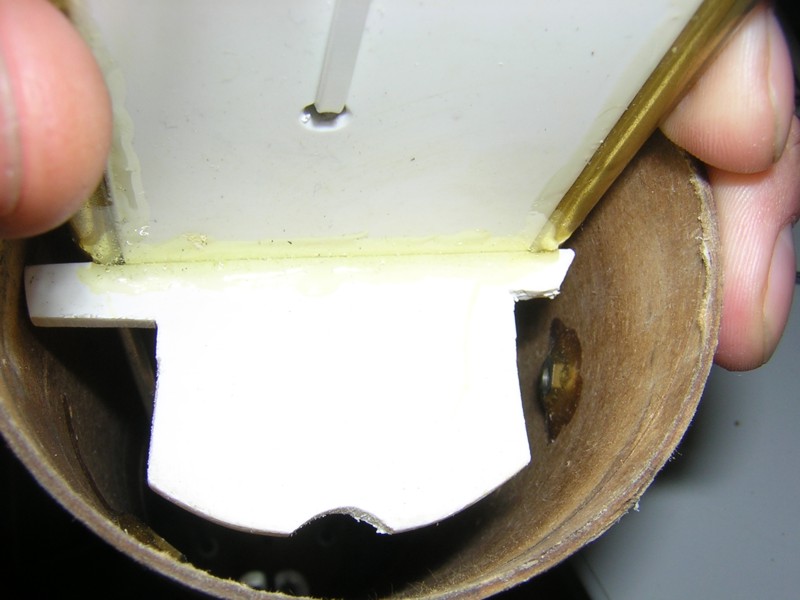

Blick OHNE den Abstandshalter (hilfe zur Zentrierung)

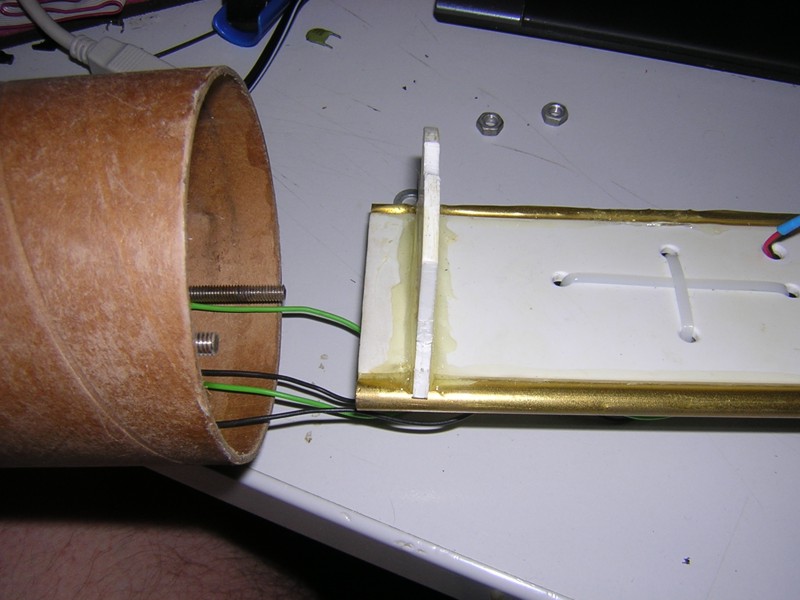

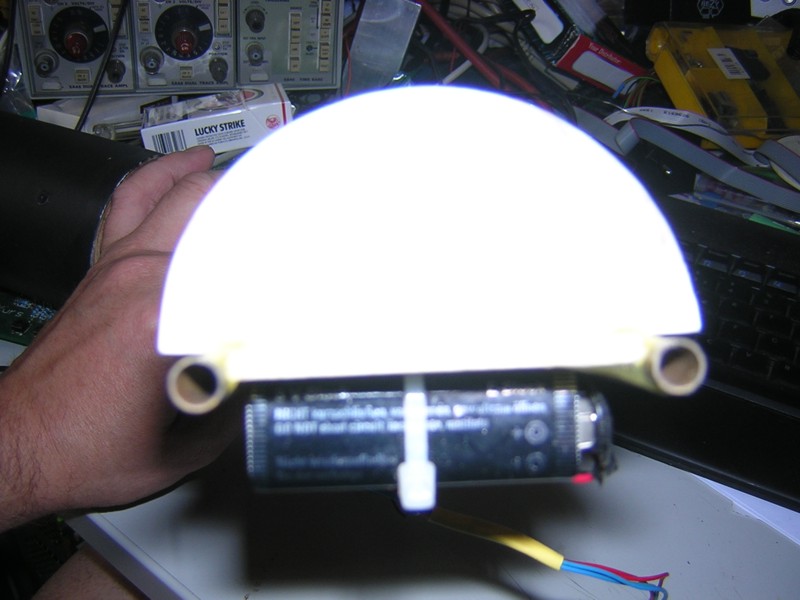

Und mit halb herausgezogenem Elektronik Schlitten und unterer Zentriereinrichtung: Und einmal die Elektronik Sektion herausgezogen : •"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit. Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse •Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen. SOLARIS-RMB e.V. AGM |
|
CharlyMai
Foren-Prediger
Registriert seit: Mär 2005 Wohnort: Fuhrberg Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598 Beiträge: 1977 Status: Offline |
Beitrag 101583
[
21. Juni 2006 um 20:31]

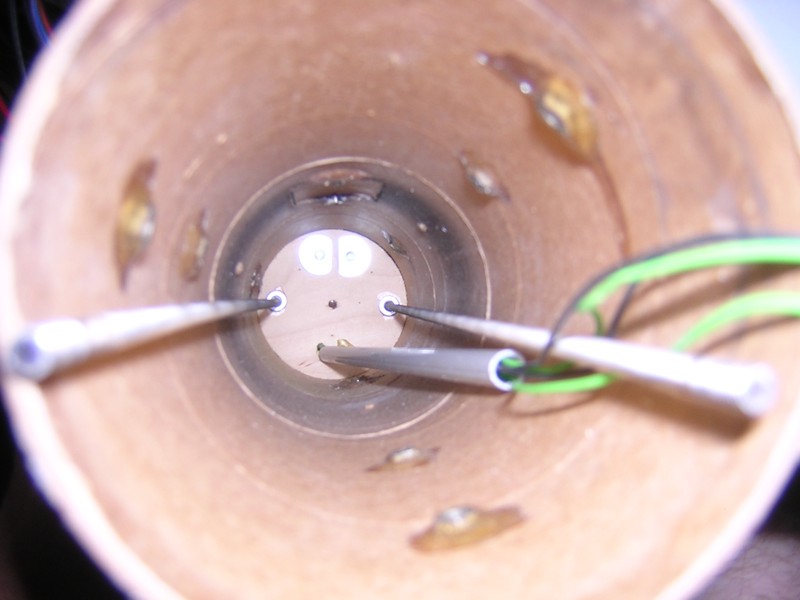

Ein Blick ins Leere *fg* ... hier sieht man deutlich die Einschlagmuttern welche die Kuppler halten, da sie nicht eingeklebt sind (zu Reparaturzwecken).

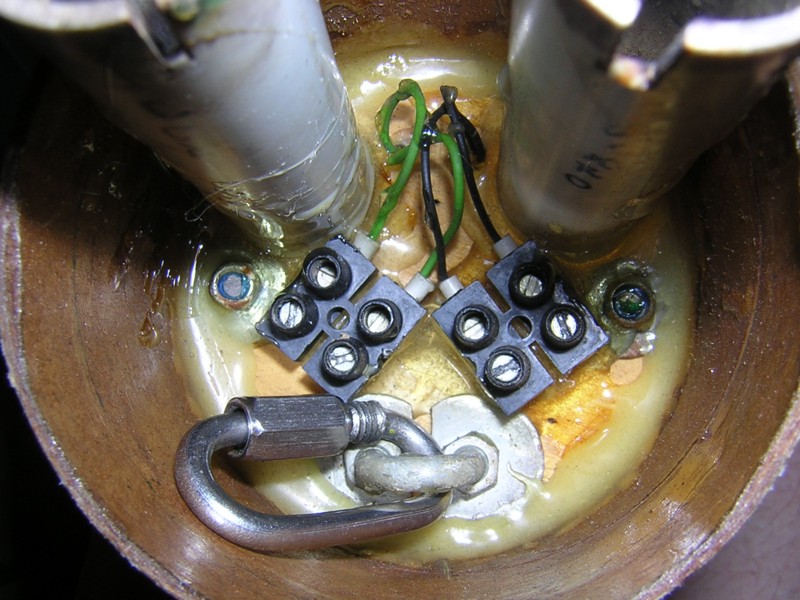

Das Kunstoffrohr über den Kabeln hilf beim einfädeln der Elektronik Sektion, damit sich hier nicht irgendwo ein "geklemmtes" oder "abgequetschtes" Kabel einschleicht.. Hier das Obere Bulkplate von unten mit der Befestigung der Öse: Und zu guter Letzt noch einmal die ElektronikSektion von nahem : •"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit. Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse •Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen. SOLARIS-RMB e.V. AGM |
|
CharlyMai
Foren-Prediger
Registriert seit: Mär 2005 Wohnort: Fuhrberg Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598 Beiträge: 1977 Status: Offline |
Beitrag 101584
[
21. Juni 2006 um 20:33]
Als letzte Anmerkung möchte ich noch sagen, das es sinnvoll wäre, das Obere Bulkplate mit Tesa Dichtungsband oder Knetgummi abzudichten, um den Salt gegen den Druck der oberen Ausstoßladungen zu schützen ....
