bastler
PU-Meister
Registriert seit: Mai 2004
Wohnort: BaWü
Verein:
Beiträge: 437
Status: Offline
|
@Stefan Wimmer: Hm. Ich bin davon ausgegangen, dass jeder hier schon sowas wie nen PC hat  , aber wenn die Fernbediene mit drum und dran 10€ kostet  , dann passt das schon. Da kommts meiner Meinung nach auch nicht mehr drauf an. Damit hat sich auch das Mäuseklavier erledigt. Dass man für die SD-Card ein Dateisystem braucht, hätt ich mir auch denken können. Doofer Vorschlag. Ich würde sagen eine maximale Flughöhe von 1000m reicht für den Anfang gut. Gruß bastler
Geändert von bastler am 12. Januar 2006 um 10:32
|
|
Scorpion_XIII
Poseidon
Registriert seit: Jun 2005
Wohnort:
Verein:
Beiträge: 1154
Status: Offline
|
Joa die WARA will ich sehen, die die 1000m Marke knackt Wie siehts denn mit dem Schaltplan/Software aus? Gibt es da schon eine neuere Version? Gruesse Scorpion_XII
t(h)rust in GARDENA
|
|
Stefan Wimmer
Grand Master of Rocketry
Moderator
Registriert seit: Aug 2000
Wohnort: Berlin
Verein: Deutsche Experimental Raketen Arbeitsgruppe (DERA)
Beiträge: 2398
Status: Offline
|
Zitat:
Original geschrieben von Reinhard
Oder man bindet über TWI einen externen ADC mit einer höheren Aufösung an.
...an welchen Typ hattest Du da gedacht? (Ähm: Steht "TWI" für "TWO Wire Interface" oder für "THREE Wire Interface"?  ) Zitat:
In Stefan "Schelm" Wimmers Entwurf sind beide Erweiterungen möglich.
Hmm, wen meinst Du denn damit??
Geändert von Stefan Wimmer am 12. Januar 2006 um 21:44
It's the Government - it doesn't have to make sense! (B. Kaplow in r.m.r)
|
|
Stefan Wimmer
Grand Master of Rocketry
Moderator
Registriert seit: Aug 2000
Wohnort: Berlin
Verein: Deutsche Experimental Raketen Arbeitsgruppe (DERA)
Beiträge: 2398
Status: Offline
|
Zitat:
Original geschrieben von bastler
@Stefan Wimmer: Hm. Ich bin davon ausgegangen, dass jeder hier schon sowas wie nen PC hat ,
Ja, klar: "Hier" (zu Hause) schon, aber beim Flugtag draussen auf'm Feld? Zitat:
Dass man für die SD-Card ein Dateisystem braucht, hätt ich mir auch denken können. Doofer Vorschlag.
Nö, doof nicht, aber oft steckt hinter vermeintlich einfachen Dingen ein Haufen Arbeit, bis alles glatt und fugenlos erscheint. Weil man heutzutage alle möglichen elektronischen Dinge schon für recht geringe Summen bekommt (z.B. MP3-Player, USB-Sticks etc.) sieht der Verbraucher oft nicht, was da hinter den Kulissen manchmal für ein Aufwand getrieben werden muss. Wer den AVR-Kurs mitmacht wird davon bestimmt noch einen Eindruck bekommen...
Geändert von Stefan Wimmer am 12. Januar 2006 um 21:53
It's the Government - it doesn't have to make sense! (B. Kaplow in r.m.r)
|
|
Reinhard
Überflieger
Registriert seit: Sep 2003
Wohnort: Österreich
Verein: TRA #10691, AGM
Beiträge: 1187
Status: Offline
|
Zitat:
Original geschrieben von Stefan Wimmer
...an welchen Typ hattest Du da gedacht? (Ähm: Steht "TWI" für "TWO Wire Interface" oder für "THREE Wire Interface"? )
Hi, mit TWI meine ich das, was Atmel (aus Lizenzgründen???) nicht I 2C nennt. Also TWO-Wire. Am CON8 sind ja sowohl die Datenleitungen SDA/ADC4, SCL/ADC5 als auch die Stromversorgung vorhanden. Ein mögliches Beispiel wäre der AD7994. Ansonsten kann man sich immer noch am (größeren) Angebot der SPI-kompatiblen ADCs bedienen, welche über den ISP (und Chipselect z.B. wieder von CON8) angebunden werden können. Gruß Reinhard
|
|
Scorpion_XIII
Poseidon
Registriert seit: Jun 2005
Wohnort:
Verein:
Beiträge: 1154
Status: Offline
|
Ne kleine Frage zum Bus-System.
Die Temperaturfühler haben eine Adresse. Wenn der Controller nun über den Bus einen bestimmten Befehl schickt, und zwar an eine Adresse; dann schickt nur dieser eine seine aktuelle Temperatur zurück über den Bus an den Controller.
Richtig?
t(h)rust in GARDENA
|
|
Andreas Jörg
Raketenbauer
Registriert seit: Sep 2005
Wohnort: Apfeltrach (Unterallgäu)
Verein: agm, T2
Beiträge: 186
Status: Offline
|
Ich hab auch noch eine Frage: Ich hab mich mal ans Layout gewagt (weis aber nicht, ob das was wird). Dazu müsste ich aber wissen, was con8A und con6A für Gehäuse haben, bzw. wie sie auf der Platine fixiert werden.
Es ist so wie es ist, denn wenn es nicht so wäre, könnten wir nicht Fragen, warum es so ist, wie es ist.
|
|
Stefan Wimmer
Grand Master of Rocketry
Moderator
Registriert seit: Aug 2000
Wohnort: Berlin
Verein: Deutsche Experimental Raketen Arbeitsgruppe (DERA)
Beiträge: 2398
Status: Offline
|
Con steht erst mal für "Connector" und bedeutet Steckverbindung allgemein. Bitte nicht vergessen, dass der auf die Schnelle von mir aus min. 5 verschiedenen Schaltplänen "zusammengepastete" Schaltungsvorschlag erst mal nur prinzipiell aufzeigen sollte, wie man so 'nen Logger "zusammennieten" könte. Welche Steckverbinder man dann konkret nimmt spielt für den Schaltplan keine Rolle, nur die Anzahl der Pole steht fest. Je nach Anforderungen kann man simple Pfostenstecker nehmen (siehe Bild) oder aber erdbebenfeste, wasserdichte Vollmetall-Verbinder in IP68
Geändert von Stefan Wimmer am 20. Januar 2006 um 22:04
It's the Government - it doesn't have to make sense! (B. Kaplow in r.m.r)
|
|
Reinhard
Überflieger
Registriert seit: Sep 2003
Wohnort: Österreich
Verein: TRA #10691, AGM
Beiträge: 1187
Status: Offline
|
Zitat:
Original geschrieben von Scorpion_XIII
Richtig?
Richtig! Gruß Reinhard
|
|
Scorpion_XIII
Poseidon
Registriert seit: Jun 2005
Wohnort:
Verein:
Beiträge: 1154
Status: Offline
|

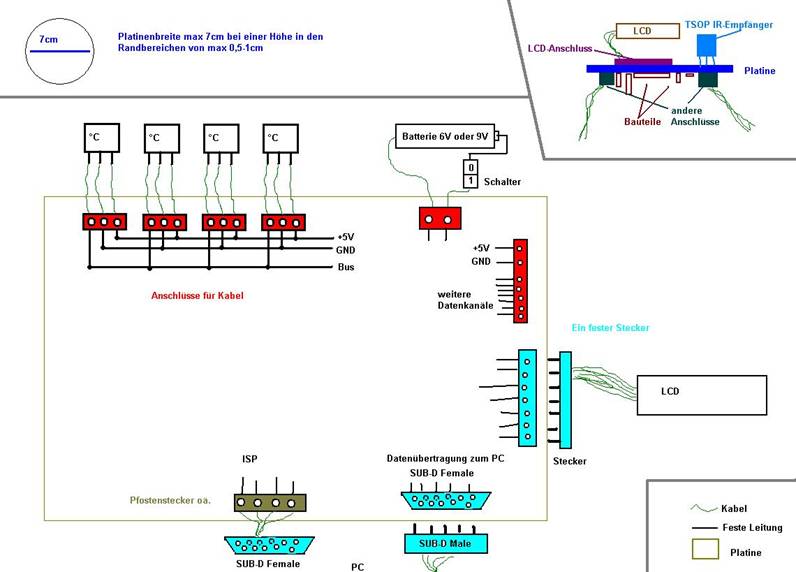

Super, da jetzt schon am Layout gearbeitet wird hier ein paar Sachen: Ich will das ganze ja in eine 1,5 PET Plastikflasche packen, bin also bei der Breite der Platine etwas beschränkt (so 7cm müsste passen, aber am Rand keine hohen Bauteile!!!). Die Länge ist egal, da ich den Zylinder beliebig in der Länge vergrößern kann. Über die Anschlüsse hab ich mir auch ein paar Gedanken gemacht. Da ja große Kräfte wirken, sind Pfostenstecker wohl nicht so gut, also besser was zum schrauben. Die Platine wird mit den Bauteilen und Anschlüssen nach unten eingebaut. Oben ist nur der IR-Empfänger und die Anschlüsse des LCD, da dieses am besten etwas überhalb der Platine angebracht werden sollte. Ich hoffe unten stehende Zeichnung verdeutlicht es.  Grüße Scorpion_XIII
t(h)rust in GARDENA
|
|
|
