Robby, ich kann nur sagen boah ...
Echt, ein clusse Projekt ... und ein weiterer Punkt auf meiner immer länger werdenden Wunschliste *g*

mfG
Markus

WARNUNG: Dieser Beitrag kann Spuren von Ironie beinhalten
Ich bin weder eine Suchmaschine, noch ein Nachschlagewerk - PNs zu Themen die im Forum stehen oder dorthin gehören, werde ich nicht beantworten.
Bilder bitte NICHT über Imageshack oder andere Imagehoster einbinden!
JKH

PU-Meister

JKH

Registriert seit: Apr 2007

Wohnort: Darmstadt

Verein:

Beiträge: 297

Status: Offline

Beitrag 118992 [Alter Beitrag30. April 2007 um 23:00]

[Melden] Profil von JKH anzeigen    JKH eine private Nachricht schicken   JKH besitzt keine Homepage    Mehr Beiträge von JKH finden

Fettes Lob!

Finde ich geil, diesen Gleiter und würde am liebsten auch sofort mit so einem Teil fliegen! Doch naja, da müsste ich erst mal so was bauen. Leider fehlt mir momentan etwas die Zeit (Abschlussprüfungen), aber irgendwann dann mal!

Auf Deinen genialen Videos (vielen Dank übrigens dafür!) ist mir aufgefallen, dass der Gleiter in der Schubphase immer senkrecht nach oben wegzieht. Vielleicht liegt es an der schon recht steilen Startrampe. Mich würde es interessieren, wie sich der Gleiter verhält, wenn man ihn fast horizontal abschiesst. Tu Dir bitte keinen Zwang an, wenn dabei die Gefahr besteht, ihn in den Boden zu rammen. Wäre wirklich schade!
Ich überlege nämlich, ob man so einen Gleiter überhaupt bei noch kleinere Düse, dass heisst längerer Schubphase, fliegen kann. Also starten wohl schon, aber kaum wie ein richtiges Flugzeug mit Antrieb auf Augenhöhe über den Boden donnern lassen^^. Denn eigentlich ist, wenn noch Wasser im Tank ist, der Schwerpunkt ganz hinten und der Schubpunkt ganz vorne, was bedeuten würde, dass der Gleiter so oder so immer nach oben will. Oder können die Steuerklappen das kompensieren?

Gruss, JKH

Geändert von JKH am 30. April 2007 um 23:02

Neil

99.9% harmless nerd


Administrator

Neil

Registriert seit: Aug 2000

Wohnort: Delft

Verein: SOLARIS

Beiträge: 7776

Status: Offline

Beitrag 119004 [Alter Beitrag01. Mai 2007 um 08:32]

[Melden] Profil von Neil anzeigen    Neil eine private Nachricht schicken   Neil besitzt keine Homepage    Mehr Beiträge von Neil finden

Zitat:
Denn eigentlich ist, wenn noch Wasser im Tank ist, der Schwerpunkt ganz hinten und der Schubpunkt ganz vorne, was bedeuten würde, dass der Gleiter so oder so immer nach oben will. Oder können die Steuerklappen das kompensieren?



Den Schubpunkt gibt es nicht, sondern nur den Schubvektor. Das ist eine Linie auf der die Kraft wirkt. Die Düse kann irgendwo auf dieser Linie sein ohne das man einen Unterschied merkt. Der Trick bei der Sache ist, das der Schubvektor immer durch den Schwerpunkt gehen muss, damit der Gleiter in der Schubphase gerade fliegt. Das bedeutet, das der Schwerpunkt zwar von hinten nach vorne wandert, solange er dabei aber auf der Linie bleibt ist das egal für den Geradeausflug. Was wichtig ist, das der Gesamtschwerpunkt des Gleiters im vollen und im leeren Zustand auf der Schublinie liegt. Robert ht uns das erklärt. Er mußte, damit das eintritt, den Akku der Anlage etwas nach oben versetzen um das Gewicht der Flüge auszugleichen. Wohl gemerkt nach oben, nicht nach vorne oder hinten, den die Lage des schwerpunkt in der vertikalen ist wichtig. Zeigt der Schubvektor unter oder über den Schwerpunkt, so ergibt sich da ein Hebelarm und ein daraus ein Drehmoment welches den Gleiter in einen Looping zwingt.

Gruß

Neil

Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu.


robby2001

Gardena Master of Rocketry


Moderator

robby2001

Registriert seit: Jan 2004

Wohnort: Osnabrück

Verein:

Beiträge: 2087

Status: Offline

Beitrag 119009 [Alter Beitrag01. Mai 2007 um 13:00]

[Melden] Profil von robby2001 anzeigen    robby2001 eine private Nachricht schicken   Besuche robby2001's Homepage    Mehr Beiträge von robby2001 finden

Ganz richtig, Neil. Dem gibt es nichts mehr hinzuzufügen!

Die Schwerpunktlage entlang der Längsachse ist für das Verhalten während des aerodynamischen
Fluges wichtig. Wie bei jedem Flugzeug. Liegt der Schwerpunkt zu weit vorne, geht´s ab in den
Boden. Liegt er zu weit hinten wird der Anstellwinkel zu groß, die Strömung reisst ab und der
Gleiter fällt vom Himmel.

Da die Lage des Schwerpunktes entlang der Längsachse auch abhängig von der Wasserfüllung ist,
könnte es beim Verlängern der Schubzeit durch kleinere Düsen schwierig werden. Das zusätzliche
Wasser würde über einen längeren Zeitraum Einfluss auf die Flugeigenschaften nehmen. Eine
Wasserfüllung von, sagen wir mal 400 Gramm, im hinteren Teil des Gleiters können die Ruder
definitiv nicht mehr ausgleichen.
Je länger die Schubzeit und je geringer der Schub, desto eher wird wahrscheinlich auch das Wasser
im Gleiter zum Schwappen tendieren. Und dann ist der Gleiter mit Sicherheit nicht mehr steuerbar.

Vor einem horizontalen Start hätte ich keine Angst. Der Gleiter würde in einen flachen und schnellen
Steigflug übergehen.
Eine Verlängerung der Schubzeit würde sicher für ein paar Sekunden spektakulär aussehen aber der
Gleiter danach aus geringer Höhe heruntersegeln.

Für eine MÖGLICHST LANGE Flugzeit sollte der Gleiter daher auf eine möglichst große Höhe gebracht
werden.

Ein Fallschirm stellt zusätzliches Gewicht dar. Wenn der Gleiter einen halbwegs vernünftigen Gleitwinkel
hat, wird´s mit etwas Übung bei der Landung keine Probleme geben.

Gruß Robert

Geändert von robby2001 am 01. Mai 2007 um 13:08

JKH

PU-Meister

JKH

Registriert seit: Apr 2007

Wohnort: Darmstadt

Verein:

Beiträge: 297

Status: Offline

Beitrag 119021 [Alter Beitrag01. Mai 2007 um 13:39]

[Melden] Profil von JKH anzeigen    JKH eine private Nachricht schicken   JKH besitzt keine Homepage    Mehr Beiträge von JKH finden

Hm, ganz zufrieden stellt mich diese Antwort nicht.

Soviel ich weiss gibt es einen Schubvektor und dieser greift an einem Punkt an, sonst würde er die Rakete ja gar nicht beeinflussen. Diesen Punkt habe ich nun mal als Schubpunkt definiert. Das der Schwerpunkt auf der Verlängerung vom Schubvektor liegen muss, ist mir auch klar. Wo die Düse ist, spielt, so wie Du sagst, auch keine Rolle. Was mir aber nicht ganz klar ist, wo nun dieser Schubpunkt ist. Ich würde mal sagen, gegenüber der Düse an der Innenseite des Drucktanks. Es kann aber auch sein, dass dieser Druckpunkt tatsächlich in der Flasche frei auf dieser Linie ist, und womöglich auf ihr wandert. In diesem Fall wird er irgendwie an der Luft angreifen???

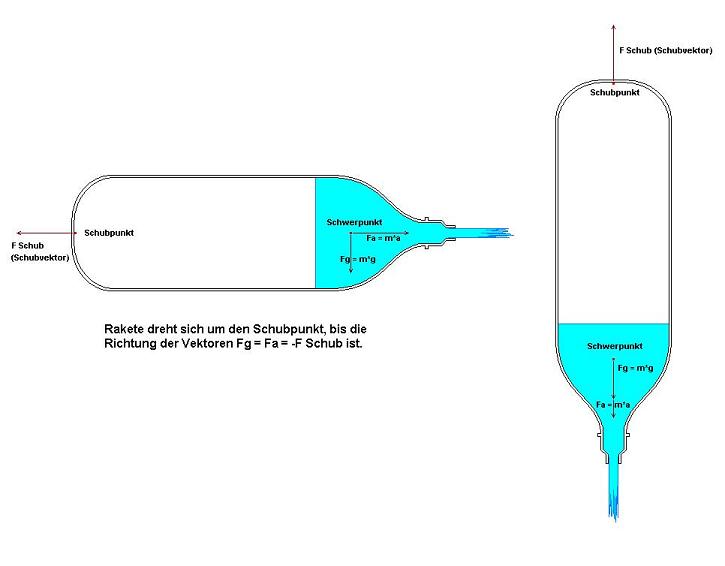

Ich habe mal eine Skizze gemacht, um den Effekt des nach oben Fliegens deutlich zu machen: Das Prinzip sollte eigentlich bekannt sein: Silvesterraketen fliegen aus diesem Grund nach oben, aber auch die erste Flüssigstoffrakete wendete dieses Prinzip an.

Egal, wo jetzt genau der Schubpunkt liegt, ob in der Mitte des Tanks, oder weiter vorne, so eine Wasserrakete wird immer nach oben fliegen, solange der Schwerpunkt hinter dem Schubpunkt liegt. Und das tut sie auch!

Gruss, JKH
JKH

PU-Meister

JKH

Registriert seit: Apr 2007

Wohnort: Darmstadt

Verein:

Beiträge: 297

Status: Offline

Beitrag 119022 [Alter Beitrag01. Mai 2007 um 13:53]

[Melden] Profil von JKH anzeigen    JKH eine private Nachricht schicken   JKH besitzt keine Homepage    Mehr Beiträge von JKH finden

@ robby2001

Danke für die Antwort! Also ist das mit so einem Gleiter wirklich schwierig mit vollem Schub auf Augenhöhe an einem vorbei zu fliegen.
Ich bin noch am überlegen, wie es doch gehen könnte...

Gruss, JKH
speedcat

Muffenschrumpf-Azubi

Registriert seit: Mär 2007

Wohnort: Münnerstadt

Verein:

Beiträge: 87

Status: Offline

Beitrag 119024 [Alter Beitrag01. Mai 2007 um 17:03]

[Melden] Profil von speedcat anzeigen    speedcat eine private Nachricht schicken   speedcat besitzt keine Homepage    Mehr Beiträge von speedcat finden

was vll auch ganz lustig währe wenn man einen Gleiter baut mit wasser antrieb doch den erst in der Luft zündet. Dann könnte man den Gleiter unter ein Flugzeug schnallen dann abwerfen und dann zünden. Oder man kann den Gleiter mit dem Gummiseil erst mal auf 40m schießen und dann noch mal zünden XD. In den Nächten Ferien mach ich mich auch mal an das Thema nur ehrlich reizt es mich mehr die Rakete nur als träger zunutzen und dann am Gipfelpungt den Segler herauszuschießen ein Segler mit klapflächen ist schon in Planung =d

gruß Lukas
Oliver Arend

Administrator


Administrator

Oliver Arend

Registriert seit: Aug 2000

Wohnort: Great Falls, VA, USA

Verein: RMV/Solaris/AGM/TRA L1/TCV/MDRA/NOVAAR

Beiträge: 8351

Status: Offline

Beitrag 119025 [Alter Beitrag01. Mai 2007 um 18:26]

[Melden] Profil von Oliver Arend anzeigen    Oliver Arend eine private Nachricht schicken   Oliver Arend besitzt keine Homepage    Mehr Beiträge von Oliver Arend finden

JKH, das haben wir bei den Rauchern grad lang und breit durchdiskutiert. Es gibt keinen Schubpunkt. Der Druckpunkt (ist aber was aerodynamisches und hat mit dem Schub nix zu tun) muss hinter dem Schwerpunkt liegen, damit die Rakete stabil fliegt. Das gilt auch für Silvesterraketen, der Stab stabilisiert aerodynamisch.

Oliver
Neil

99.9% harmless nerd


Administrator

Neil

Registriert seit: Aug 2000

Wohnort: Delft

Verein: SOLARIS

Beiträge: 7776

Status: Offline

Beitrag 119028 [Alter Beitrag01. Mai 2007 um 19:02]

[Melden] Profil von Neil anzeigen    Neil eine private Nachricht schicken   Neil besitzt keine Homepage    Mehr Beiträge von Neil finden

Hi,

sagen wir so, es gibt schon einen Punkt wo die Kraft einwirkt. Für die Berechnung ist es aber völlig egal wo auf dem Schubvektor der Punkt ist. wichtig ist, das wenn der Vektor nicht durch den Schwerpunkt geht, die Rakete ein Drehmoment erfährt.

Gruß

Neil

Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu.


JKH

PU-Meister

JKH

Registriert seit: Apr 2007

Wohnort: Darmstadt

Verein:

Beiträge: 297

Status: Offline

Beitrag 119057 [Alter Beitrag02. Mai 2007 um 15:55]

[Melden] Profil von JKH anzeigen    JKH eine private Nachricht schicken   JKH besitzt keine Homepage    Mehr Beiträge von JKH finden

Hallo,

Jetzt sagt ihr alle einfach, dass es keinen richtigen Schubpunkt gibt... Das mit dem aerodynamischen Druckpunkt ist mir schon klar, dass es den gibt, und wo der liegen muss. Doch muss es in der Startphase meiner Meinung nach auch einen Schubdruckpunkt geben!
Auch eine pyrotechnische Rakete sollte einen Schubpunkt haben! Gibt es da irgendwo schon eine Diskussion darüber, sonst müsste man das mal in einem eigenen Thema versuchen zu klären! Ich glaube euch nämlich nicht^^

Gruss, JKH
