@Fabian, wieviel m/min fährst Du auf den Motoren ?

Zitat:

---

Original geschrieben von Jörg

@Fabian, wieviel m/min fährst Du auf den Motoren ?

---

Beim aktiven fräsen hab ich mal kurz 2000 getestet, aber das fand das Material nicht so prickelnd. Geht aber! Beim Verfahren im Eilgang bin ich auf 3600, also 33% über den angegebenen werten vom Hersteller. Ist aber immer davon abhängig, wie gut die Maschine ausgerihtet ist, ob die Führungen sauber sind und ob es sonst irgendwo mehr Reibung oder Widerstände gibt. Wenn man der frasdatei aber nicht 100% vertraut, ist das schön mutig und sehr zügig. Bei neuen Programmen fahre ich erstmal langsamer im eilgang

Och, Betonmaschinen gibt es zuhauf, es gibt viele Hobbyleute die den eigentlichen Körper und das Portal aus Polymerbeton gießen. Das ist eigentlich ganz einfach, man braucht nur jemand, der nachher die Führungen überfräsen kann, also eine große Maschine.
Richtigen Beton würde ich dafür aber nicht nehmen, man nimmt da eher eine Mischung aus Quarzsand und Epoxy.

Schaut euch mal in Peters CNC Ecke um, da gibt es Maschinen von bis.
Einige werden auch aus Holz gebaut, die haben eine erstaunliche Festigkeit, MDF wird da meist genommen.

z.B. diese hier:
http://thesmartgerman.de/?id=elektronik,0090_3achs_cnc_maschine

Oft werden die Führungen auch selbst gemacht, Flachstahl mit Kugellager, richtig gemacht können die mit jeder Linearführung mithalten.

Aber wer mal sehen will was man mit 3D-Druck so machen kann, wird hier fündig:
http://www.cncecke.de/forum/showthread.php?t=87959&highlight=ultimaker

Schluss mit lustig...

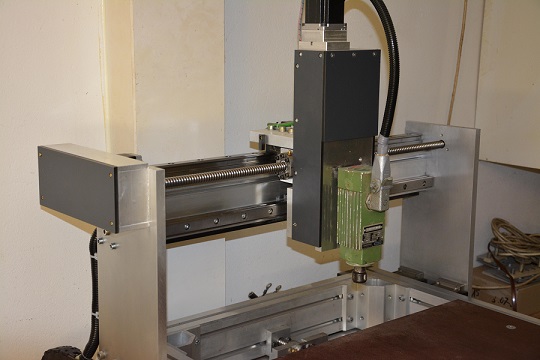

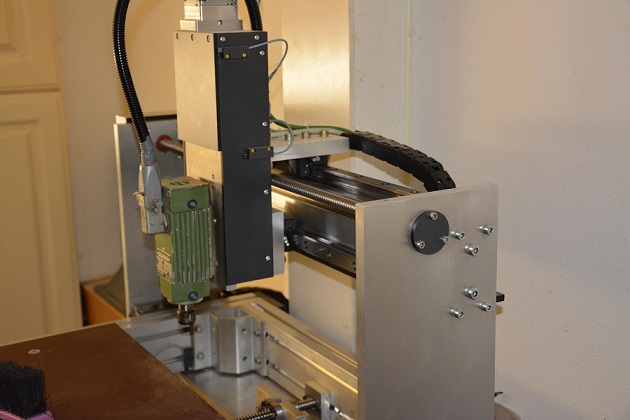

Hier isse meine:

Inox Führungen, Perske Spindel, Kugelgewindespindeln.
Yeessss...

@Duke:
Der ursprüngliche Titel des Threads war ja "günstige CNC-Fräsen". Da bist du etwas drüber hinweg geschossen ;-) Glückwunsch zum neuen Spielzeug! Schreib' mal, was die noch so alles kann!

Grüße,

Hagen

Naja, wenn man jetzt den Preis von € 3.700,-- incl. PC-Tower, Software nimmt passts doch, oder?

> Naja, wenn man jetzt den Preis von € 3.700,-- incl. PC-Tower, Software nimmt passts doch, oder?

Naja, dann hast Du trotzdem noch fast 3.000 EUR Unterschied zum Einstiegsmodell aus dem ersten Post dieses Threads.

Oliver

Ahh, sehr schönes Gerät! Linearführungen, sehr cool.
Wer ist der Hersteller, wie groß ist das Teil (Arbeitsbereich)?

Auf den ersten Blick sehr stabil und groß. Da ist der Preis incl. Steuerung schon konkurrenzfähig.
Aber natürlich ist eine Maschine mit 3.700 .-€ nicht mehr wirklich "günstig". Vielleicht können wir ja einen neuen Thread für allgemeinen Austausch zu Portalfräsen auslagern.

Na, da weiß ich ja womit du am Wochenende spielst

Mach noch viele Bilder!

Viele Grüße
Dennis

Janee, 3,7 Teuro -wenn mir das jemand vor 7 Jahren erzählt hätte, hätte ich ihm 'nen Vogel gezeigt. Heute würde ich sagen " korrekter Kurs ".
Ich habe an meiner Eigenbaumaschine ca. o.g. Zeitraum gewerkelt. Teilweise aus Motivationsgründen aber hauptsächlich, weil gute Teile einfach viel Geld kosten.
Die Profile samt Verschraubungstechnik sind alle gebraucht vom lokalen Minitec Händler, Aluhalbzeuge vom Schrottplatz, THK Führungen aus Ebay und die Kugelumlaufspindeln direkt aus Taiwan. Die Leadschine Endstufen und Netzteile aus USA. Breakoutboard von Benezan. Motoren von Winckler-CNC. Bleche und Adaperplatten/-winkel konnte ich auf Arbeit fertigen, ebenso konnte ich dort einen ledierten E-Kasten abstauben und wieder richten.
Die ganzen Kleinteile wie Kabel, Innis, Schalter, Sicherungen, PG-Verschraubungen, Schrauben, Motorkupplungen, etc. sind auf Ebay gekauft oder "erjagd". Riementriebe stammen von Mädler.
Trotz dieser Schnäppchensammelorgie über einen wirklich langen Zeitraum habe ich die von Duke genannte Summe sicher auch erreicht.
Meine ganze Maschine ist eine Freestyle Entwicklung- sprich, ich habe seinerzeit eine ähnlich aufgebaute Maschine bei einem Kumpel gesehen und angefangen, die aus dem Kopf auf vorhandene Komponentengröße skaliert einfach nachzubauen. Heute würde ich natürlich fast alles andersser machen...

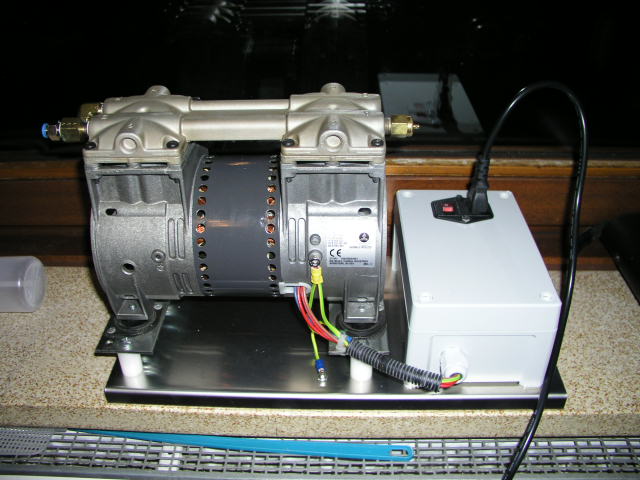

Nun ist es egal- sie läuft. Mit Mach 3 unter Windoof XP auf 'nem alten Kassendesktoprechner. Hab' das Maximum noch nicht herausgeholt. Bisweilen im Eilgang 4m/Minute. Derzeit frickel ich an einer Minimalmengenschmierung unter Verwendung einer Thomaspumpe.

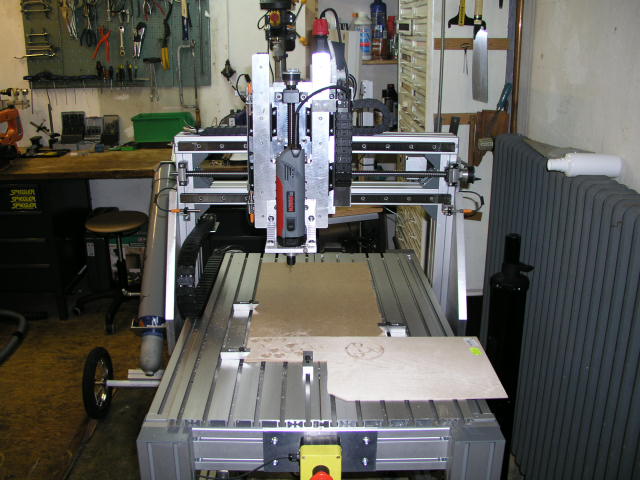

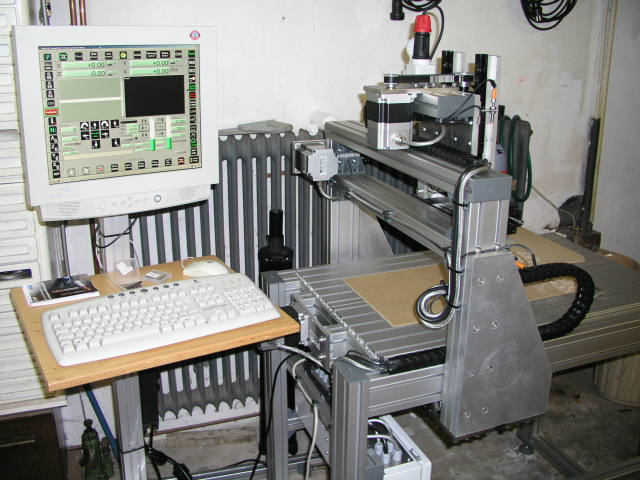

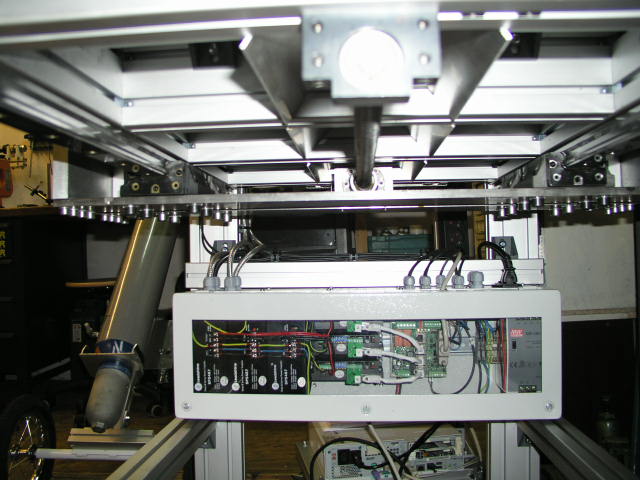

Hier ein paar Fotos:
