Rolli
Grand Master of Rocketry
Registriert seit: Sep 2000
Wohnort: Halberstadt
Verein: AGM TRA#09555 L2, T2
Beiträge: 3035
Status: Offline
|
Hallo Eberhard, Mann, die Wostock sieht ja schon endgeil aus! Wie hoch ist sie eigentlich? Uns weißt du den CP schon? Zitat:
Und leider bin ich kein Musiker
Na ja Eberhard, ich habe in meinem "früheren Leben" recht viel üben müssen, um mir jetzt mit Erfahrung und Routine etwas Zeit zurückzuholen. Aber ich bin doch recht glücklich mit Beruf und Hobby, muß ich zugeben  Danke für den Tipp mit dem Druckausgleichsloch! Ciao, Rolli
|
|
Neil
99.9% harmless nerd
Administrator
Registriert seit: Aug 2000
Wohnort: Delft
Verein: SOLARIS
Beiträge: 7776
Status: Offline
|
Hi,
schick mir mal deine Adresse per mail, dann kann ich dir die Pläne wenigsten schon in DIN A3 Stücke zuschicken.
Gruß
Neil
Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu.
|
|
Eberhard
SP-Schnüffler
Registriert seit: Jan 2002
Wohnort: Ulm
Verein: ARGOS; T2, TRA L3
Beiträge: 580
Status: Offline
|
Hallo Rolli,
den CP / CG weiss ich noch nicht exakt. Mike vom Cosmodrome gibt den CP nicht an, weil er nicht möchte, dass die Roc zu sehr "modifiziert" wird. Durch das 10oz Bleigewicht in der Spitze ist man aber lt. anderen "Vostokbauern" auf der sehr, sehr sicheren Seite.
Das einzige, was ich bei der Suche im Web gefunden habe, ist folgender Artikel:
A note for those of you with The Art of Scale Model Rocketry in hand: On P. 78 (at the end of the Vostok plan) a note says to do the swing stability test and add weight as needed. I can now be more specific--the model should balance no more than 13" from the nose tip (around the middle of the booster nose cones) and about 2 oz of clay in the nose will bring the center of gravity to that point.
Hoffe Dir geholfen zu haben,
Grüsse
Eberhard
|
|
Neil
99.9% harmless nerd
Administrator
Registriert seit: Aug 2000
Wohnort: Delft
Verein: SOLARIS
Beiträge: 7776
Status: Offline
|
Hi Eberhard,
ich habe die Pläne am Samstag auf die Reise geschickt. Dort wirst du auch Daten zu Druckpunkt und Schwrrpunkt finden.
Ich hoffe du wirst soviel wie möglich von den Detailinformationen umsetzen.
Gruß
Neil
Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu.
|
|
Eberhard
SP-Schnüffler
Registriert seit: Jan 2002
Wohnort: Ulm
Verein: ARGOS; T2, TRA L3
Beiträge: 580
Status: Offline
|
Hallo Neil,
die Pläne sind heute angekommen. Wow - absolute Spitzenklasse - sowohl im Detail wie auch von der Qualität!!! Hier gibt es alles zu finden, was ich gesucht habe.
Nochmals ganz herzlichen Dank - und die Biere beim nächsten Flugtag sind Dir sicher!
Eberhard
|
|
Steffen
Raketenbauer
Registriert seit: Aug 2000
Wohnort: GER, 10243 Berlin
Verein: RMC Berlin
Beiträge: 121
Status: Offline
|
Zitat:
Weiß einer wie das mit dem Kopierrecht aussieht? Ich sehe da keinen Hinweis auf sowas?
Der Plan ist A1, kann also etwas dauern bis ich ein Kopierer gefunden habe der groß genug ist.
<p>Der Plan, den Neil vor einiger Zeit auszugsweise postete, stammt von der Zeitschrift "modelar", 94 veröffentlicht, von ing. Miroslav Horacek (hier ohne Häckchen über den Buchstaben). Auf der Rückseite findet sich auch ein Copyrightverweis: by Vydavatelstvi MAGNET Praha 1978. Eine Adresse vom Modelar ist auch 'drauf.</p><p> Einen Copyshop (der A1 kann) hab ich in der Nähe. Eine Kopie kostet 2,50€, mal 3 (Seiten, aus denen der Plan besteht) 7,50€ + Versand. </p><p>Da es ein Sojus-Plan ist, stimmen die Schwer-/Druckpunktangaben nicht genau für die Wostock. Durch die kürzere Spitze dürften sie etwas nach hinten wandern. Zitat:
(Eberhard)"...around the middle of the booster nose cones..."
...für den Schwerpunkt müßte aber ganz gut hinkommen. </p><p>Einen Wostock-Plan habe ich inzwischen auch (auf 3 A2-Blättern). Da fehlt aber dummerweise ausgerechnet das Blatt mit der detaillierten Wostock-Stufe... Keine Ahnung, ob sich das noch organisieren läßt. </p><p>Ansonsten: Viel Freude beim Bau... bye Steffen</p>
|
|
Rolli
Grand Master of Rocketry
Registriert seit: Sep 2000
Wohnort: Halberstadt
Verein: AGM TRA#09555 L2, T2
Beiträge: 3035
Status: Offline
|
Hallo Steffen,
kannst du mir eventuell sagen, wo in dem von dir genannten Plan zur Sojus der Druckpunkt eingezeichnet ist?
Mich würde interessieren, ob er sich mit dem von mir errechneten DP deckt.
Cheers, Rolli
|
|
Neil
99.9% harmless nerd
Administrator
Registriert seit: Aug 2000
Wohnort: Delft
Verein: SOLARIS
Beiträge: 7776
Status: Offline
|

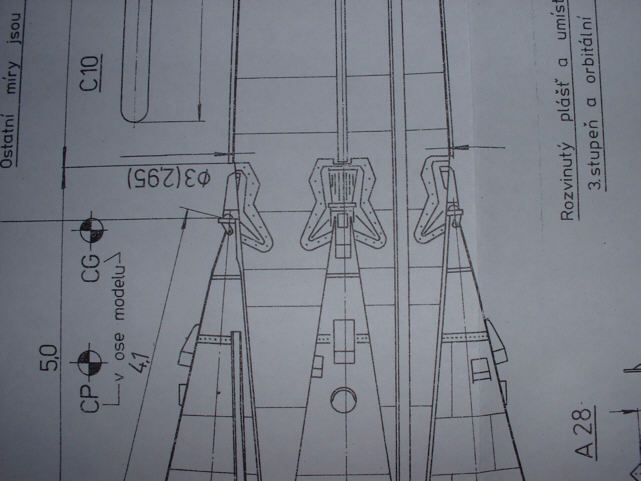

Hallo Rolli, hier der für dich interesante Bildausschnitt. Ich würde das so deuten, das CG genau da liegt wo die Booster angerbacht sind, und der CP etwa 1/2 Kaliber darunter. Gruß Neil Folgende Datei wurde angehängt:
Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu.
|
|
Rolli
Grand Master of Rocketry
Registriert seit: Sep 2000
Wohnort: Halberstadt
Verein: AGM TRA#09555 L2, T2
Beiträge: 3035
Status: Offline
|
Neil, danke für den Bildausschnitt!
Es ist fast so wie ich errechnet hatte. Ich hatte den CP da wo im Bild der CG liegt errechnet, und den CG demzufolge da wo die Gitterstruktur anfängt (von unten gesehen) angepeilt.
demnach könnte ich ja einiges an Blei in der Spitze sparen. Super!
Cheers, Rolli
|
|
Steffen
Raketenbauer
Registriert seit: Aug 2000
Wohnort: GER, 10243 Berlin
Verein: RMC Berlin
Beiträge: 121
Status: Offline
|
ich auch bei den Experten im "Ostblock" nachfragen, wo der Schwerpunkt hingehört...
|
|
|
29. November 2002 um 08:55]
