Neil
99.9% harmless nerd
Registriert seit: Aug 2000 Wohnort: Delft Verein: SOLARIS Beiträge: 7776 Status: Offline |
Beitrag 65969
[
 12. Januar 2005 um 11:52]
Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu. |
|
Achim
Moderator
Registriert seit: Aug 2000 Wohnort: Deutschland 91088 Bubenreuth Verein: Solaris & RMV Beiträge: 3029 Status: Offline |
Beitrag 65975
[
12. Januar 2005 um 13:56]
Ich benutze für alle Layouts "sprint layout 3.0" Ist ein absolutes Billg-Programm. Man kann one jede Einarbeitungszeit loslegen. Eagle und Target sind mir viel zu kompliziert.
Wer nicht grade multilayer boards machen will, ist damit gut beraten. Doppelseitig und automatische Masseflächen geht auch. Gruß, Achim Der größte Feind des Erfolges ist die Perfektion |
|
Andreas H.
Grand Master of Rocketry
Registriert seit: Nov 2001 Wohnort: Verein: Beiträge: 2528 Status: Offline |
Beitrag 66793
[
23. Januar 2005 um 15:13]
Für alle D-Mag - Anwender habe ich auf meiner HP die Seite "Zubehör/ D-Serie: D-Mag" ergänzt. Wenn noch was fehlt --> bitte melden !
Gruß Andreas
|
|
Andreas H.
Grand Master of Rocketry
Registriert seit: Nov 2001 Wohnort: Verein: Beiträge: 2528 Status: Offline |
Beitrag 67747
[
06. Februar 2005 um 13:53]

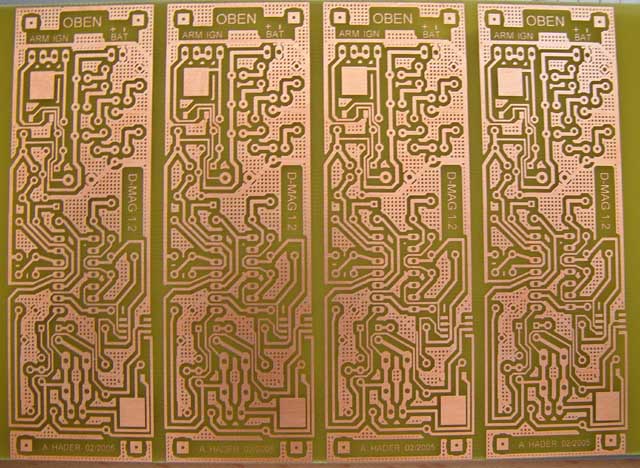

Ich habe den D-Mag mal etwas überarbeitet und eine Version 1.2 erstellt. Es handelt sich um ein kleines Facelift, d.h. :
1. Masseflächen sind integriert 2. Beschriftung "OBEN" ergänzt 3. Meßanschluß entfernt 4. Lötflächen für KMZ51 vergrößert 5. Befestigungslöcher von 6 auf 4 reduziert 6. Leiterbahnen minimal optimiert Gruß Andreas Folgende Datei wurde angehängt: |
|
Andreas H.
Grand Master of Rocketry
Registriert seit: Nov 2001 Wohnort: Verein: Beiträge: 2528 Status: Offline |
Beitrag 67748
[
06. Februar 2005 um 14:00]

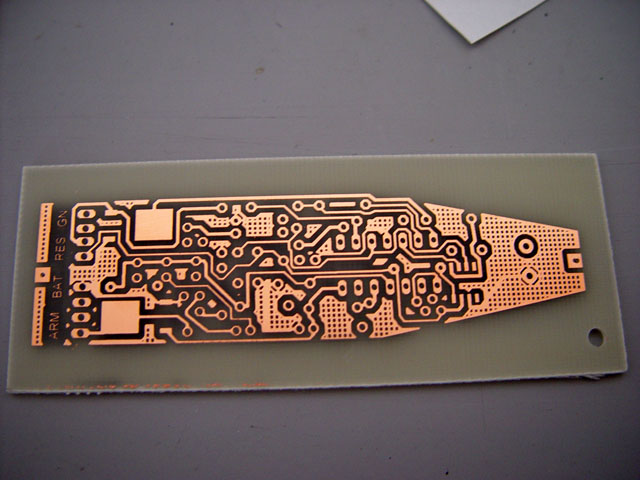

Auch Neil's doppelseitige Version habe ich in etwas geänderter Form mal probiert - ging besser als ich dachte! Einfach die beiden Folien deckungsgleich aufeinanderlegen und zwei Bezugskanten zueinander exakt schneiden. Die Folien dann nacheinander in eine Bezugsecke des Basismaterials genau einpassen und mit einem kleinen Stück Klebestreifen fixieren - passt!
TOP: Folgende Datei wurde angehängt: |
|
Andreas H.
Grand Master of Rocketry
Registriert seit: Nov 2001 Wohnort: Verein: Beiträge: 2528 Status: Offline |
Beitrag 67749
[
06. Februar 2005 um 14:01]

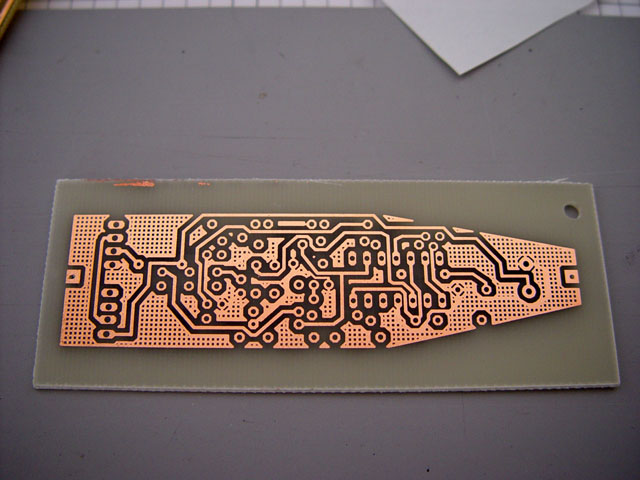

BOTTOM:
Folgende Datei wurde angehängt: |
|
Andreas H.
Grand Master of Rocketry
Registriert seit: Nov 2001 Wohnort: Verein: Beiträge: 2528 Status: Offline |
Beitrag 67768
[
06. Februar 2005 um 18:51]

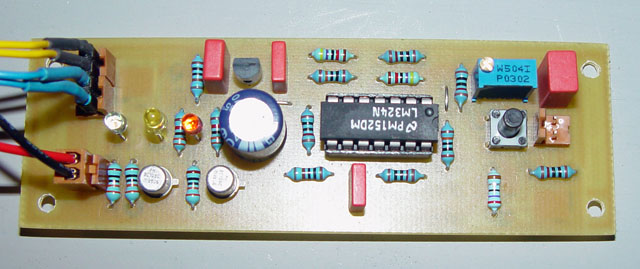

Die Funktionstüchtigkeit von D-Mag 1.2 habe ich eben nachgewiesen, indem ich einen zusammengebraten habe. Er war sogar zufällig richtig eingestellt.
 Gruß Andreas Folgende Datei wurde angehängt: |
|
Dirk
Überflieger Registriert seit: Feb 2002 Wohnort: Woltersdorf (Berlin) Verein: AG Modellraketen, L1, T2, §7, §20,§27 Beiträge: 1889 Status: Offline |
Beitrag 67769
[
06. Februar 2005 um 19:00]
Fehlt ja nur noch der TLP598 ...
Gruß Dirk |
|
Neil
99.9% harmless nerd
Registriert seit: Aug 2000 Wohnort: Delft Verein: SOLARIS Beiträge: 7776 Status: Offline |
Beitrag 67770
[
06. Februar 2005 um 19:10]
Hi,
sieht gut aus. Wollte auch erst noch Masseflächen machen, habe es dann aber sein gelassen (zuviel Gewicht  ).wie ich sehe hast du Labels angebracht und zwei Bohrungen zum fest machen. Bei der oberen sei aber gesagt, das für sehr dünne Körperrohre (25mm) der Kondensator gekippt angelötet wird. Das bedeutet, das man sich was überlegen muss mit der Schraube. Bei der zweiseitigen Version werden Pins für die Kontaktierung von oben nach unten genutzt. Bei der dich ich hab machen lassen, war alles verzinnt und es gab kein Problem. Bei diesen würde ich beide Seiten des Pins verlöten. Gruß Neil Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu. |
|
Andreas H.
Grand Master of Rocketry
Registriert seit: Nov 2001 Wohnort: Verein: Beiträge: 2528 Status: Offline |
Beitrag 67772
[
06. Februar 2005 um 19:17]
Zitat: Das Teilchen kommt nicht auf die Serienversion drauf, da machen wir mal 'ne special edition dafür! Gruß Andreas
|
