Salü !
 @ Oliver: Zitat: Danke für dein Angebot - rede zuvor aber noch mit meinem Vater. Dürfte es ja nicht geben, dass es im ganzen E.ON Gebäude keinen einzigen Scanner gibt, der sich kurz "ausleien" lässt...Fange morgen schön langsam mit der Lackierung meiner Jumbo 2 an (Gruß an Dirk  ) und werde dann die Fotos machen.--> Damit ich auch meine bisher imposanteste gleich herzeigen kann. *g* @ Johannes: Zitat: How How How (Gruß an Tim Tailor: Ob der wohl auch mitliest ??? )@ Neil: Sorry, kann`s mir nicht vorstellen, was du meinst ??? Grüße, Marxi |
|
Neil
99.9% harmless nerd
Registriert seit: Aug 2000 Wohnort: Delft Verein: SOLARIS Beiträge: 7776 Status: Offline |
Beitrag 21604
[
07. November 2002 um 19:57]
Hi,
kein Problem. du nimmst einen Stahldraht 4mm Durchmesser etwa 10cm lang. Da schneidest du an beiden Enden ein Gewinde rein ca. 25mm. Dann biegst du diesen Draht in der Mitte um 180°. Radius ca. 5mm. Jetzt hast du eine offene Öse. Zuerst zwei Muttern an den enden geschraubt und dann noch U-Scheiben. Jetzt hast du den Spant wo du eigentlich deinen Hackenfestschrauben wolltest. Dort machst du jetzt zwei 4mm Bohrungen rein mit dem passenden Abstand (14mm). Die halbe Öse da durchgesteckt und von der Rückseite noch mit U-Scheiben und Muttern verschraubt. Das ganze hat den Vorteil, das du kein Gewinde im Holz hast. Über Mutter und U-Scheibe hast du eine große Fläche für die Kraftübertragung. Und dann ist das Ding ja auch später noch zu öffnen, was das austauschen von Fallschirmen erleichtert. Gruß Neil Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu. |
|
Johannes (Axe) Haux
Poseidon Registriert seit: Okt 2000 Wohnort: D-73035 Göppingen-Jebenhausen Verein: HGV, AGM, TRA #7891 L2 z.Zt. inaktiv Beiträge: 1067 Status: Offline |
Beitrag 21606
[
07. November 2002 um 20:29]
Zitat: @ Neil: Sorry, kann`s mir nicht vorstellen, was du meinst ??? Grüße, Marxi Hi Marxi, ich denke, Du meinst den Buegel. der sieht so aus: ....OOOOOO..... ....O.........O..... ....O.........O..... ==O=====O== ..MOM.....MOM . = Platzhalter O = der Buegel = = der Spant M = Die Muttern Bei dieser Befestigung sind beide Enden des Buegels geschraubt und die Belastung ist damit rein auf Zug (natuerlich etwas Biegung, deshalb ist der Buegel nach Extrembelastung auch verbogen, aber ist er einmal verbogen, ist es reine Zugbelastung ).Gruss Johannes PS: Jetzt war Neil schneller. Die Zensur ist das lebendige Geständnis der Großen, daß sie nur verdummte Sklaven aber keine freien Völker regieren können. (Johann Nepomuk Nestroy) Das Merkwürdige an der Zukunft ist wohl die Vorstellung, daß man unsere Zeit einmal die gute alte Zeit nennen wird. (Ernest Hemingway) Es wird niemals so viel gelogen wie vor der Wahl, während des Krieges und nach der Jagd. (Otto Fürst von Bismarck) |
|
Neil
99.9% harmless nerd
Registriert seit: Aug 2000 Wohnort: Delft Verein: SOLARIS Beiträge: 7776 Status: Offline |
Beitrag 21608
[
07. November 2002 um 21:08]
Macht doch nichts Johannes, mußte ja auch kein Bild malen. Bleibt nur die Frage ob mitten rein im Spant oder doch eher am Rand? Bei einem Kolben würde ich sagen mittig damit er nicht verkantet. Bei einer Röhre würde ich sagen am Rand damit der Hebel bis zum Rohr so kurz wie möglich wird. Gruß Neil Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu. |
|
Johannes (Axe) Haux
Poseidon Registriert seit: Okt 2000 Wohnort: D-73035 Göppingen-Jebenhausen Verein: HGV, AGM, TRA #7891 L2 z.Zt. inaktiv Beiträge: 1067 Status: Offline |
Beitrag 21609
[
07. November 2002 um 21:47]
Zitat: Hi Neil, ich wuerde ihn immer in die Mitte setzen. Die Kraefte im Spant kann ich abschaetzen. Die Klebungen (Schraubungen) werden bei asymetrischen Verbindungen einseitig viel staerker belastet. Die Gefahr, dass der Spant reisst ist viel geringer als dass die Klebung einseitig ausgerissen wird. Gruss Johannes Die Zensur ist das lebendige Geständnis der Großen, daß sie nur verdummte Sklaven aber keine freien Völker regieren können. (Johann Nepomuk Nestroy) Das Merkwürdige an der Zukunft ist wohl die Vorstellung, daß man unsere Zeit einmal die gute alte Zeit nennen wird. (Ernest Hemingway) Es wird niemals so viel gelogen wie vor der Wahl, während des Krieges und nach der Jagd. (Otto Fürst von Bismarck) |
|
Dany
Der mit dem Dremel tanzt Registriert seit: Aug 2000 Wohnort: Fislisbach, CH Verein: ARGOS, TRA, HGV Beiträge: 1213 Status: Offline |
Beitrag 21612
[
07. November 2002 um 23:48]

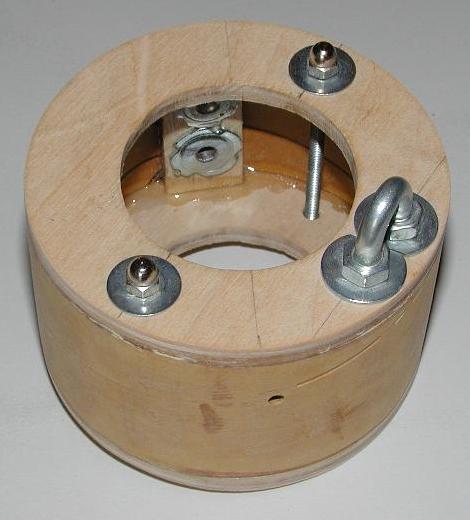

Manchmal hat man aber in der Mitte keinen Platz, da hier ev. die Motorhalterung noch Platz benötigt. Ich verwende nur noch diese U-Bolt's. Auf der Unterseite wird dann eine Alu-Blech als Unterlagsscheibe und Druckverteiler zugeschnitten.
Weitere Bilder vom Bau der Bull-Puppy auf: http://www.argoshpr.ch/Projects/BullPuppy/BullPuppy_d.htm Folgende Datei wurde angehängt: |
|
Neil
99.9% harmless nerd
Registriert seit: Aug 2000 Wohnort: Delft Verein: SOLARIS Beiträge: 7776 Status: Offline |
Beitrag 21616
[
08. November 2002 um 08:44]
Hi,
die U-Bolt's gibt es doch sicherlich schon fertig in einem Baumarkt zu erwerben. Wie sind die denn da benannt (muß das nicht eigentlich benamt geschrieben werden  )?Gruß Neil Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu. |
|
Johannes (Axe) Haux
Poseidon Registriert seit: Okt 2000 Wohnort: D-73035 Göppingen-Jebenhausen Verein: HGV, AGM, TRA #7891 L2 z.Zt. inaktiv Beiträge: 1067 Status: Offline |
Beitrag 21626
[
08. November 2002 um 14:00]
Zitat: Hi Neil, IMHO ist benannt richtig, da es von nennen -> benennen -> benannt kommt. Du kannst ja 'benamst' sagen, das ist auf jeden Fall richtig .Gruss Die Zensur ist das lebendige Geständnis der Großen, daß sie nur verdummte Sklaven aber keine freien Völker regieren können. (Johann Nepomuk Nestroy) Das Merkwürdige an der Zukunft ist wohl die Vorstellung, daß man unsere Zeit einmal die gute alte Zeit nennen wird. (Ernest Hemingway) Es wird niemals so viel gelogen wie vor der Wahl, während des Krieges und nach der Jagd. (Otto Fürst von Bismarck) |
|
Oliver Arend
Administrator
Registriert seit: Aug 2000 Wohnort: Great Falls, VA, USA Verein: RMV/Solaris/AGM/TRA L1/TCV/MDRA/NOVAAR Beiträge: 8351 Status: Offline |
Beitrag 21630
[
08. November 2002 um 14:37]
Wär schon gut. Weil man son 4 mm Stahl wohl kaum selbst so gebogen bekommt. Und wenn, ist das weit über die eigentliche Belastungsgrenze hinaus.
Oliver |
|
Neil
99.9% harmless nerd
Registriert seit: Aug 2000 Wohnort: Delft Verein: SOLARIS Beiträge: 7776 Status: Offline |
Beitrag 21632
[
08. November 2002 um 14:49]
Hi,
man muß so einen Stahldraht vorher weichglühen, sonst würde man da auch kein Gewinde hineinbekommen. Nach dem biegen und schneiden dann wieder härten, wobei ich nur im Gewinde härten würde, weil ja eigentlich ein zähelastischer Werkstoff besser wäre um den Schock zu absorbieren. ein zu harter würde evtl. brechen. Gruß Neil Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu. |
