Sly
Epoxy-Meister
Registriert seit: Nov 2003
Wohnort: Sachsen
Verein: ---------------
Beiträge: 235
Status: Offline
|
Vom Feinsten.  Wenn ich mir da so meine Sperrholzkolben dagegen anschaue..
________
Grüssle, Sly
|
|
Rolli
Grand Master of Rocketry
Registriert seit: Sep 2000
Wohnort: Halberstadt
Verein: AGM TRA#09555 L2, T2
Beiträge: 3048
Status: Offline
|
Hallo Andreas, da erkennt man eben den studierten Maschinenbauer... Allererste Sahne Guten Flug! Ciao, Rolli
|
|
Andreas H.
Grand Master of Rocketry
Moderator
Registriert seit: Nov 2001
Wohnort:
Verein:
Beiträge: 2528
Status: Offline
|

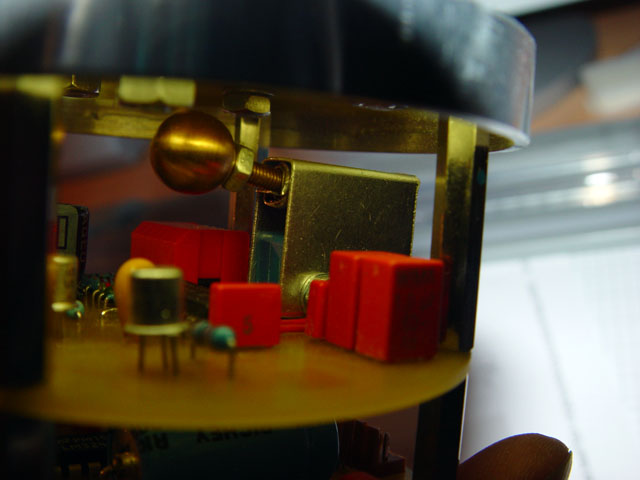

Hier nochmal ein Bild vom Beschleunigungsschalter, speziell für Christian. Ich hoffe, das Prinzip ist zu erkennen. Folgende Datei wurde angehängt:
|
|
Andreas H.
Grand Master of Rocketry
Moderator
Registriert seit: Nov 2001
Wohnort:
Verein:
Beiträge: 2528
Status: Offline
|

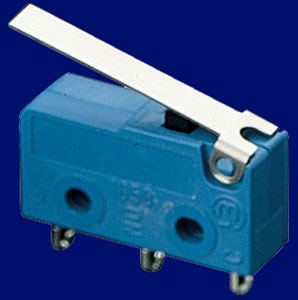

Verwendet wurde ein Marquardt Schnappschalter von Reichelt (MAR 1050.7202). Auf den Hebel wurde eine kleine Gewindestange mit einer Messingkugel als Gewicht aufgesetzt und ein abgekantetes Alu-Blech als seitliche Führung und Hubbegrenzung darübergesetzt. Der Schalter ist auf der Platine verlötet. Folgende Datei wurde angehängt:
|
|
Harald Hügel
Anzündhilfe
Registriert seit: Okt 2003
Wohnort: Ettlingen
Verein: AGM
Beiträge: 48
Status: Offline
|
Hallo Andreas,
ich kann nur staunen und möchte Dir sagen dass Du wirklich sauber und exakt arbeitest. Ich möchte Dir jedoch sagen dass die Masse der Elektronikbaugruppen erheblich durch die Gewindedistanzbolzen aus vernickelten Messing erhöht wird. Deshalb wäre mein Vorschlag folgender: Verwende doch ganz einfach Gewindedistanzbolzen aus PA-Kunststoff. Diese sind sehr belastbar und sehr leicht! Da die Baugruppen nicht einer höheren Umgebungstemperatur ausgesetzt sind dürfte die Festigkeit ausreichen. Aber Bitte vorher mal einen Belastungstest machen.
Weiterhin viel Spaß und Erfolg!
Gruß,
Harald
Harald
|
|
Christian S.
Überflieger
Registriert seit: Sep 2003
Wohnort: Köln
Verein: Solaris-RMB / TRA #11159 L1
Beiträge: 1023
Status: Offline
|
Noch zwei dumme Fragen zum Beschleunigungsschalter: Das Marquardt-Teil ist ein Taster, oder? Und der D-Tim zählt weiter, wenn der Kontakt wieder unterbrochen wird? Also ein kurzer Impuls genügt für einen irreversiblen Start des Timers - richtig?
Es ist nie zu spät für eine glückliche Kindheit...
|
|
Tom
Grand Master of Rocketry
Administrator
Registriert seit: Aug 2000
Wohnort: Neustadt
Verein: T2 , SOL-1
Beiträge: 5257
Status: Offline
|
Kurze Zwischenfrage: Andreas, wo kauft Du die Blechtopf-Transistoren ? Die hab ich ewig nicht mehr gesehen... Gruss Tom
|
|
Christian S.
Überflieger
Registriert seit: Sep 2003
Wohnort: Köln
Verein: Solaris-RMB / TRA #11159 L1
Beiträge: 1023
Status: Offline
|
@Tom: Gibt es bei Conrad, die habe ich auch.
Es ist nie zu spät für eine glückliche Kindheit...
|
|
Andreas H.
Grand Master of Rocketry
Moderator
Registriert seit: Nov 2001
Wohnort:
Verein:
Beiträge: 2528
Status: Offline
|
Hi,
@ Tom: Ja, gibt es bei Reichelt und Conrad - 2N2222!
@Christian: Der D-Tim - Trigger ist als Integrator ausgelegt. Der Schaltkontakt muß für ca. 0,5 s geschlossen sein, damit der Timer anläuft, wenn der Schalter wieder öffnet. Du kannst das getrost so machen, das gleiche Prinzip habe ich in meiner BC125-Experimental angewendet und es hat bisher tadellos funktioniert.
@ Harald: Danke für den Hinweis, werde ich mal probieren.
Gruß Andreas
|
|
Brzelinski
Überflieger
Registriert seit: Okt 2000
Wohnort:
Verein:
Beiträge: 1616
Status: Offline
|
Beschleunigungssalter. Er muß nicht schön ein. Er muß nur funktionieren.
Wenn ich aber einen schönen Schalter habe, dann nehme ich natürlich lieber den.
Und dein Schalter ist schön.
|
|
|
