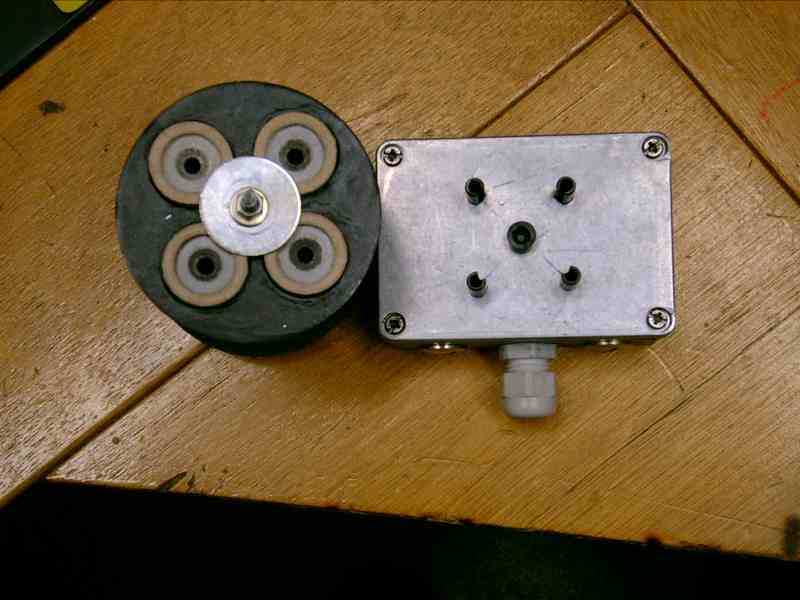

Hi, Fritz (aus dem anderen Forum) hat mir heute Bilder seiner Zuenddose zugesandt. Ich finde sie so interessant, dass ich sie euch nicht vorenthalten will. -> Das Thema geschlossene Zuenddose von einem Elektriker geloest  Auf dem ersten Bild sieht man das Heck der Rakete (4 * D7) und die Dose in Aufsicht. Der 'Knubbel' in der Mitte der Dose ist eine Abstandshalterschraube. Bei der Rakete in der Mitte ist eine Gewindestange eingharzt (  - ihr wisst ja was ich davon halte, er wollte sich aber nicht abhalten lassen ) Folgende Datei wurde angehängt:
Die Zensur ist das lebendige Geständnis der Großen, daß sie nur verdummte Sklaven aber keine freien Völker regieren können. (Johann Nepomuk Nestroy)
Das Merkwürdige an der Zukunft ist wohl die Vorstellung, daß man unsere Zeit einmal die gute alte Zeit nennen wird. (Ernest Hemingway)
Es wird niemals so viel gelogen wie vor der Wahl, während des Krieges und nach der Jagd. (Otto Fürst von Bismarck)
|
|
Johannes (Axe) Haux
Poseidon
Registriert seit: Okt 2000
Wohnort: D-73035 Göppingen-Jebenhausen
Verein: HGV, AGM, TRA #7891 L2 z.Zt. inaktiv
Beiträge: 1067
Status: Offline
|

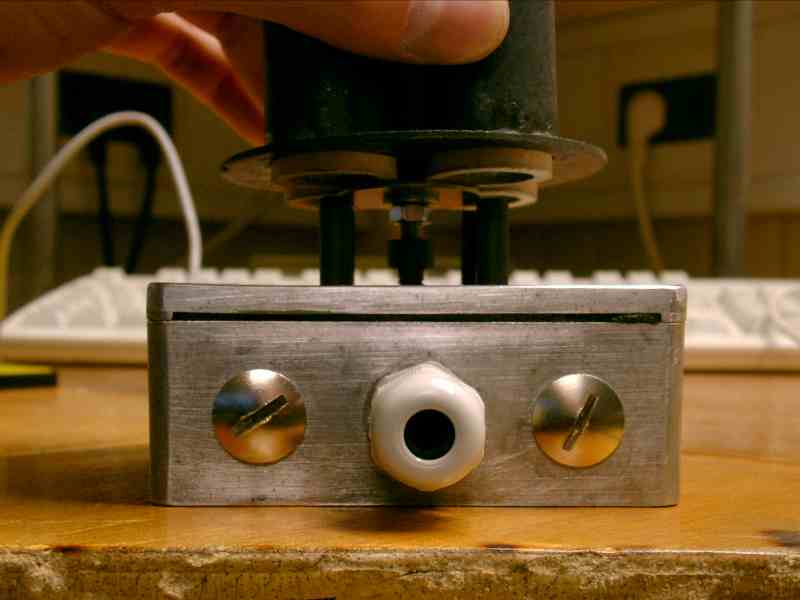

Von der Seite, mit aufgesetzter Rakete. Die Gewindestange fuer die Motorbefestigung setzt auf der Abstandshalterschraube auf und sorgt damit fuer den noetigen Abstand zu den Duesen (sogar einstellbar!). Die Duesen sind (so hab ich's verstanden) Scheerspannstifte (auch wenn Fritz die 'Splintduesen' nennt. Folgende Datei wurde angehängt:
Die Zensur ist das lebendige Geständnis der Großen, daß sie nur verdummte Sklaven aber keine freien Völker regieren können. (Johann Nepomuk Nestroy)
Das Merkwürdige an der Zukunft ist wohl die Vorstellung, daß man unsere Zeit einmal die gute alte Zeit nennen wird. (Ernest Hemingway)
Es wird niemals so viel gelogen wie vor der Wahl, während des Krieges und nach der Jagd. (Otto Fürst von Bismarck)
|
|
Johannes (Axe) Haux
Poseidon
Registriert seit: Okt 2000
Wohnort: D-73035 Göppingen-Jebenhausen
Verein: HGV, AGM, TRA #7891 L2 z.Zt. inaktiv
Beiträge: 1067
Status: Offline
|

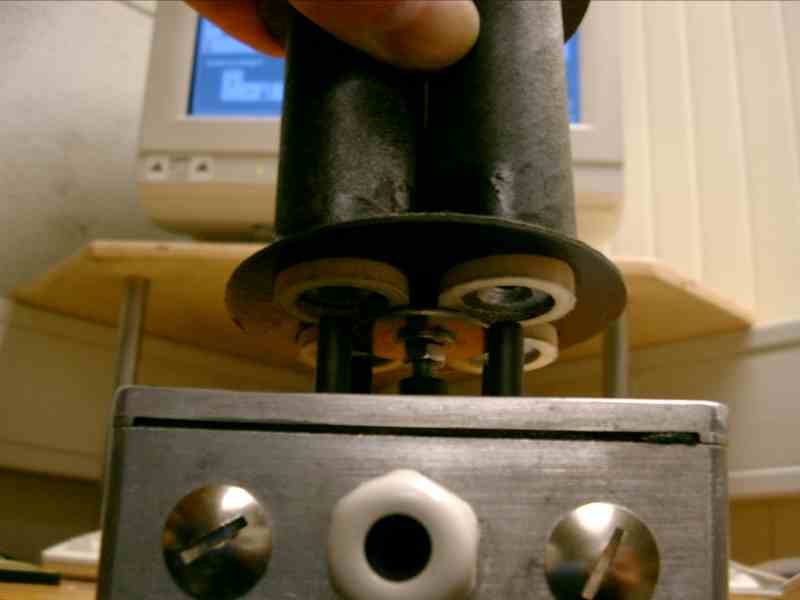

Das ganze nochmals aus leicht veraendertem Winkel. Fritz kommt zum HH-Gedaechtnisfliegen. Dort soll die Rakete mit 4*H5k fliegen. Wer also die Rakete (und Fritz) kennen lernen will moege nach Haid kommen . Folgende Datei wurde angehängt:
Die Zensur ist das lebendige Geständnis der Großen, daß sie nur verdummte Sklaven aber keine freien Völker regieren können. (Johann Nepomuk Nestroy)
Das Merkwürdige an der Zukunft ist wohl die Vorstellung, daß man unsere Zeit einmal die gute alte Zeit nennen wird. (Ernest Hemingway)
Es wird niemals so viel gelogen wie vor der Wahl, während des Krieges und nach der Jagd. (Otto Fürst von Bismarck)
|
|
Johannes (Axe) Haux
Poseidon
Registriert seit: Okt 2000
Wohnort: D-73035 Göppingen-Jebenhausen
Verein: HGV, AGM, TRA #7891 L2 z.Zt. inaktiv
Beiträge: 1067
Status: Offline
|
Zu guter letzt: Der stolze Pappi mit Baby. Leider hat er mir untersagt ihn im Bild reinzustellen (wahrscheinlich fand er sich nicht gut getroffen). Na, dann muesst ihr halt bis Haid warten. Gruss Johannes PS: Ich habe die Bilder hier in Absprache mit Fritz reingestellt, da er im anderen Forum beheimatet ist, ich aber die Loesung zeigenswert finde. Folgende Datei wurde angehängt:
Die Zensur ist das lebendige Geständnis der Großen, daß sie nur verdummte Sklaven aber keine freien Völker regieren können. (Johann Nepomuk Nestroy)
Das Merkwürdige an der Zukunft ist wohl die Vorstellung, daß man unsere Zeit einmal die gute alte Zeit nennen wird. (Ernest Hemingway)
Es wird niemals so viel gelogen wie vor der Wahl, während des Krieges und nach der Jagd. (Otto Fürst von Bismarck)
|
|
bobito
RMB Grafiker
Registriert seit: Jul 2001
Wohnort: Iserlohn-Letmathe
Verein: ADAC (Gold)
Beiträge: 2305
Status: Offline
|
Das sieht ja schon gar nicht mal schlecht aus. Aber die Fotos beantworten nicht alle Fragen.
- Aus welchem Material ist die Dose? Sieht aus wie Metall, aber in der Elektrik kenne ich* sowas nur aus Kunststoff.
- Woher bekommt man so eine Dose?
- Wie sind die Spannstifte befestigt?
- Wie sieht die Dose von innen aus? Sammelt sich z.B. das Pulver in einer Vertiefung? Teppichklebeband?
Die Idee mit dem Abstandhalter, der ja augenscheinlich auch als Zentrierhilfe dient ist clever. Iskuuhhlmähn Boris *was nichts heißen will
Schrecklich diese Umweltverschmutzung:
Gestern eine Dose Sardinen aufgemacht, alles voller Öl, alle Fische tot!
|
|
Johannes (Axe) Haux
Poseidon
Registriert seit: Okt 2000
Wohnort: D-73035 Göppingen-Jebenhausen
Verein: HGV, AGM, TRA #7891 L2 z.Zt. inaktiv
Beiträge: 1067
Status: Offline
|
Zitat:
Original geschrieben von bobito
Das sieht ja schon gar nicht mal schlecht aus. Aber die Fotos beantworten nicht alle Fragen.
*was nichts heißen will
Hi Bobito, hier die Antworten (Fritzens' Info, meine Worte  ): Es heisst, dass Du keine Ahnung hast - ist eine Metallabzweigdose. Bei RS oder Seiwert. Die Spannstifte sind in eine 6mm Bohrung gesetzt. Der 'Innenausbau' ist noch offen. Ich habe ihm fuer Haid eine Holzeinlage (3mm um den Boden zu schuetzen) mit Klebeband empfohlen. Gruss von Fritz, Johannes PS: Die Abstandshalter/Zentrieridee fand ich auch Super.
Die Zensur ist das lebendige Geständnis der Großen, daß sie nur verdummte Sklaven aber keine freien Völker regieren können. (Johann Nepomuk Nestroy)
Das Merkwürdige an der Zukunft ist wohl die Vorstellung, daß man unsere Zeit einmal die gute alte Zeit nennen wird. (Ernest Hemingway)
Es wird niemals so viel gelogen wie vor der Wahl, während des Krieges und nach der Jagd. (Otto Fürst von Bismarck)
|
|
Johannes (Axe) Haux
Poseidon
Registriert seit: Okt 2000
Wohnort: D-73035 Göppingen-Jebenhausen
Verein: HGV, AGM, TRA #7891 L2 z.Zt. inaktiv
Beiträge: 1067
Status: Offline
|

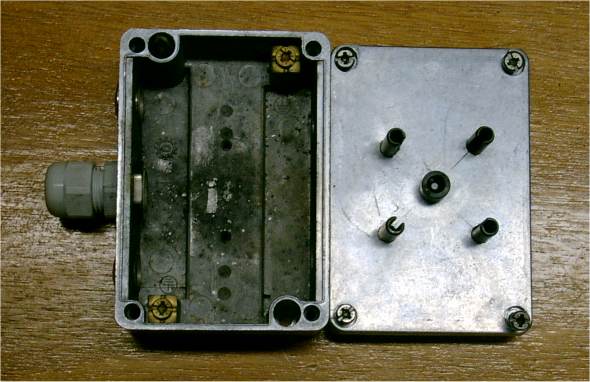

Hi, noch ein nachgeliefertes Bild von Fritz: FALSCH Eine geoeffnete Zuenddose nach gleichem Prinzip. Sie hat 6 Starts mit 4*C6 hinter sich. /FALSCH Es ist doch die von oben (4*D7 oder H5k) nach dem Trockentest (Leerlauftest). Gruss Folgende Datei wurde angehängt:
Die Zensur ist das lebendige Geständnis der Großen, daß sie nur verdummte Sklaven aber keine freien Völker regieren können. (Johann Nepomuk Nestroy)
Das Merkwürdige an der Zukunft ist wohl die Vorstellung, daß man unsere Zeit einmal die gute alte Zeit nennen wird. (Ernest Hemingway)
Es wird niemals so viel gelogen wie vor der Wahl, während des Krieges und nach der Jagd. (Otto Fürst von Bismarck)
|
|
bobito
RMB Grafiker
Registriert seit: Jul 2001
Wohnort: Iserlohn-Letmathe
Verein: ADAC (Gold)
Beiträge: 2305
Status: Offline
|

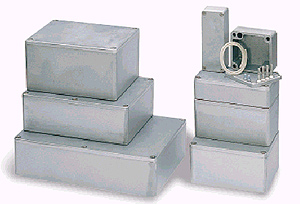

Bei ELV habe ich Dosen aus Alu-Druckguss sind gefunden. @Fritz: entsprechen die Deinen Metallabzweigdosen? --------------------------
Professionelle, äußerst robuste Alu-Druckguss- Gehäuse in excellenter Industriequalität.
Spritzwasserdicht nach IP 65 durch umlaufende, eingearbeitete Nut mit hochwertiger Neopren-Dichtung (im Lieferumfang).
Die Verschraubung des Gehäusedeckels mit dem Unterteil erfolgt über 4 (bzw. 6) ebenfalls zum Lieferumfang gehörende Schrauben außerhalb des durch die Dichtung gesicherten Bereiches.
Für eine senkrechte Leiterplattenmontage sind die Gehäuse innen mit Führungsnuten ausgestattet, während Befestigungsdome im Unterteil eine waagerechte Leiterplattenbefestigung ermöglichen.
Durch die solide 3 mm starke mittlere Wandungsdicke der Gehäuse erschließen sich Einsatzgebiete auch unter rauhen Umgebungsbedingungen.
<TABLE BORDER="0" CELLPADDING="3">
<TR><TD>Modell</TD><TD>Abm. (BxTxH)</TD><TD> Best.Nr.:</TD><TD>Preis</TD></TR>
<TR><TD>G102</TD><TD> 90 x 36 x 30 mm </TD><TD>20-304-37</TD><TD> EUR 5,40</TD></TR>
<TR><TD>G104</TD><TD> 64 x 58 x 35 mm </TD><TD>20-304-38</TD><TD> EUR 5,90</TD></TR>
<TR><TD>G106</TD><TD> 115 x 65 x 30 mm </TD><TD>20-304-39</TD><TD> EUR 7,45</TD></TR>
<TR><TD>G111</TD><TD> 115 x 65 x 55 mm </TD><TD>20-304-40 </TD><TD>EUR 10,00</TD></TR>
<TR><TD>G113</TD><TD> 115 x 90 x 55 mm </TD><TD>20-304-41 </TD><TD>EUR 13,00</TD></TR>
<TR><TD>G115</TD><TD> 148 x 108 x 75 mm </TD><TD>20-304-74 </TD><TD>EUR 18,00</TD></TR>
<TR><TD>G120</TD><TD> 171 x 121 x 55 mm </TD><TD>20-304-42 </TD><TD>EUR 20,50</TD></TR>
<TR><TD>G124 </TD><TD>222 x 146 x 55 mm </TD><TD>20-304-43 </TD><TD>EUR 23,00</TD></TR>
</TABLE>
-------------------------------------------------------- Ob man die wohl auch nehmen kann? Rhetorische Frage? 3mm Wandstärke erscheinen mir als ausreichend ... man denke nur an die berühmte Fondor-Dose Probieren Boris Folgende Datei wurde angehängt:
Schrecklich diese Umweltverschmutzung:
Gestern eine Dose Sardinen aufgemacht, alles voller Öl, alle Fische tot!
|
|
Fritz
Raketen-Saarländer
Registriert seit: Okt 2002
Wohnort:
Verein: Solaris RMB , RMV 82
Beiträge: 251
Status: Offline
|
Hallo Bobito, die Dosen sind mit meinen identisch (Aludruckguss). Eine etwas kleinere hab ich schon 6 mal mit 4xC6 geflogen,ohne Probleme ! Gruss Fritz
|
|
bobito
RMB Grafiker
Registriert seit: Jul 2001
Wohnort: Iserlohn-Letmathe
Verein: ADAC (Gold)
Beiträge: 2305
Status: Offline
|

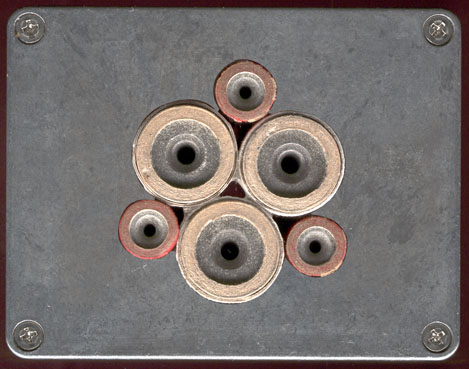

Gestern ist meine ELV-Dose (115 x 90 x 55 mm) hier aufgeschlagen. Gute Qualität, schön robustes Material. Auch wenn einem 26,- DM doch eine arge Lücke ins Portomonaie rupfen. Analog zu Axes Idee mit dem Holzboden, habe ich einen Klumpen Modellierton in die zuvor mit Alufolie ausgelegte Dose geknetet. In die Mitte habe ich eine leichte Vertiefung gedrückt. Dank der Alufolie kann ich bei Bedarf den Ton wieder rausnehmen. Heute Abend bohr ich den Deckel. Um eine Bohrschablone zu bekommen habe ich einfach einen Scan vom Motorblock und vom Deckel gemacht. Beides in Photoshop übereinandermontiert. (siehe Bild) Ausdrucken... fettisch! (Oder vorher noch in einer neuen Ebene Zentriermarken zeichnen und die dann ausdrucken) Wer es noch simpler haben will, nimmt einen Kopierer. Aber immer dran denken, ein/e Scan/Kopie ist seitenverkehrt, wenn man die auf den Deckel legt. Wenn nötig umdrehen. Bekommt man wohl einzelne Schmiernippel im Baumarkt? Groetjes Boris Folgende Datei wurde angehängt:
Schrecklich diese Umweltverschmutzung:
Gestern eine Dose Sardinen aufgemacht, alles voller Öl, alle Fische tot!
|
|
|
02. Oktober 2002 um 10:17]
