, Raketenspitze original nachmachen????
[
 29. Januar 2003 um 20:48]
Hallo Leidensgenossen,
Ich bin ja grad am basteln meiner AIM-120 AMRAAM, die soll ein original Nachbau werden. Jetz bin ich grad drann das Programm für eine CNC-Drehmaschiene zu schreiben. Jetz hab ich da das Problem, dass ich keine genauen Angaben zum Objekt hab, weder Fertigungspläne. Alles was ich hab ist ein guter Foto, an der man nur die Form erkennt. Ich hab einfach vom Foto die maße zu meinen Teilen ins Verhältniss gesätzt. Jetz weiß ich nur das sie 240mm Lang und einen ´Durchmesser von 108 mm haben muss, Wandstärke denk ich mir mal so 1,5 -2,5 mm. Reichen dieße Maße, für ein Programm? Oder kann man 1000 verschiedene Spitzen mit diesen maßen drehn? Man sieht jedenfalls das das nicht nur ein Radius bin oden ist. Also jetzt meine frage: Wie kann ich aus diesen Maßen und dem FOTO eine Zeichnung/Programm machen? Wenn jemand eine zeichnung hätte würde mir das viel Arbeit sparen. Danke **Guten Flug**(soweit möglich) |
|
Andi Wirth
Überflieger Registriert seit: Nov 2002 Wohnort: Winterthur/CH Verein: ARGOS, TRA, MGSU Beiträge: 1262 Status: Offline |
Beitrag 25271
[
29. Januar 2003 um 21:25]
Hallo Basti
Nicht 1000 - unendlich viele! Du müsstest die Formel für die Aussenform kennen; deine Angaben lassen im Prinzip jeden beliebigen Weg vom Rumpf zur Spitze zu. Kürzester: eine Gerade –> konische Spitze Viertelellipse –> Ellipsoid-Form Üblich sind neben den beiden genannten die Ogiven (habe die Formel gerade nicht zur Hand) und parabolische Formen (nicht eindeutig als Aussage, da brauchst du noch mehr Angaben). Bei käuflichen Modellen der AMRAAM wird i.A. eine Ogive verwendet; in deinem Falle mit dem Verhältnis 2.3:1 (oder nimmt man den Radius? Dann wäre es 4.5:1). Auf jeden Fall brauchst du für die Funktionsgleichung die Angabe, um was für eine Art Kurve es sich handelt und - je nach Grundform - noch eine bis zwei Stützstellen (Parabel). Gruss Andi Lebenserfahrung ist die Summe der Fehler, die zu machen sich kein anderer gefunden hat. (Jules Romains) |
|
Oliver Arend
Administrator
Registriert seit: Aug 2000 Wohnort: Great Falls, VA, USA Verein: RMV/Solaris/AGM/TRA L1/TCV/MDRA/NOVAAR Beiträge: 8348 Status: Offline |
Beitrag 25272
[
29. Januar 2003 um 21:33]
Die AMRAAM hat einen ogiven Nosecone, allerdings dürfte der weit schlanker als 2,3:1 sein (man nimmt als Verhältnis Länge
 urchmesser).Es gibt bei Pete Alway irgendwo eine Zeichnung mit den genauen Abmessungen der AMRAAM, schau mal in die Linkliste. Oliver |
|
Neil
99.9% harmless nerd
Registriert seit: Aug 2000 Wohnort: Delft Verein: SOLARIS Beiträge: 7776 Status: Offline |
Beitrag 25273
[
29. Januar 2003 um 21:36]
Hi,
stell doch mal das betreffende Fot hier rein, dann können wir ja gemeinsam raten und eine Demokratisch Gewählte Spitze nehmen. Was mir mal aufgefallen ist bei Überschallspitze, die haben einen Kegel, der mit einem sehr großen Radius in den Rumpf übergeht. Gruß Neil Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu. |
|
Oliver Arend
Administrator
Registriert seit: Aug 2000 Wohnort: Great Falls, VA, USA Verein: RMV/Solaris/AGM/TRA L1/TCV/MDRA/NOVAAR Beiträge: 8348 Status: Offline |
Beitrag 25275
[
29. Januar 2003 um 23:05]
Sicher dass es ein sehr großer Radius ist? Dann wäre der kleinste Teil der Spitze wirklich konisch...
Oliver |
|
Neil
99.9% harmless nerd
Registriert seit: Aug 2000 Wohnort: Delft Verein: SOLARIS Beiträge: 7776 Status: Offline |
Beitrag 25280
[
30. Januar 2003 um 08:51]
Hi,
meine mit großem Radius in etwa den Körperrohrdurchmesser. Also keine Abgerundete Kante sondern schon etwas mehr. Gruß Neil Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu. |
|
Basti Bastler
Anzündhilfe Registriert seit: Nov 2002 Wohnort: Weilheim (Bayern) Verein: RBV Weilheim Beiträge: 27 Status: Offline |
Beitrag 25327
, AMRAAM SPITZE
[
30. Januar 2003 um 19:33]

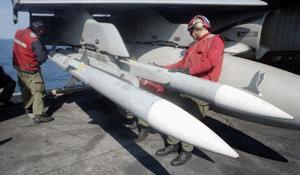

So das währe eines Meiner FOTOS.
Folgende Datei wurde angehängt: **Guten Flug**(soweit möglich) |
|
Basti Bastler
Anzündhilfe Registriert seit: Nov 2002 Wohnort: Weilheim (Bayern) Verein: RBV Weilheim Beiträge: 27 Status: Offline |
Beitrag 25329
, AIM-120 C AMRAAM
[
30. Januar 2003 um 19:36]

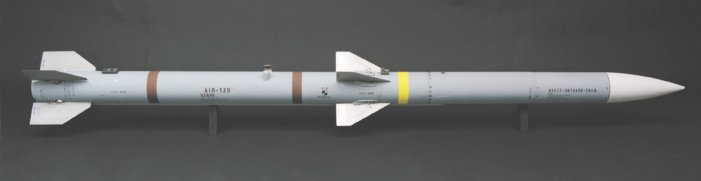

Da ist ja noch ein gutes
Folgende Datei wurde angehängt: **Guten Flug**(soweit möglich) |
|
Oliver Arend
Administrator
Registriert seit: Aug 2000 Wohnort: Great Falls, VA, USA Verein: RMV/Solaris/AGM/TRA L1/TCV/MDRA/NOVAAR Beiträge: 8348 Status: Offline |
Beitrag 25346
[
30. Januar 2003 um 22:14]
Das obere Foto sieht nicht wirklich nach Original aus. Mehr kann ich dazu nicht sagen, kenne mich nicht so extrem mit der AMRAAM aus.
Das hier könnte helfen: http://yellowjacketsystems.com/alway/missile_scale_data.htm#AMRAAM Oliver |
|
Bertram Radelow
SP-Schnüffler Registriert seit: Apr 2001 Wohnort: CH-7270 Davos Verein: Argos, MGD Beiträge: 926 Status: Offline |
Beitrag 25359
[
30. Januar 2003 um 23:44]
hi,
blaue Ringe bedeutet: Übungsattrappe Die AMRAAM auf Bastis erstem Foto ähnelt einer echten aber sehr! Bertram |
