Hallo,

so es ist nun vollbracht, mein neuer Startkoffer ist fertig (naja bis auf die Frontplattenbeschriftung).
T2-konformes Startgerät, das die Funktionen mit einem Microcontroller überrwacht und auf einem LC-Display ausgibt. Es wird noch ein Konstantprüfstrom erzeugt, mit dem der Zünderwiderstand
gemessen wird. Ausserdem wird natürlich noch die Akkuspannung gemessen und angezeigt.
Micro überwacht Schalterstellungen, Akku, Zünderkurzschlusskontakt, Sicherung, Zünderwiderstand
und steuert eine Relais das im Zündstromkreis hängt, einen Piepser, und die Lampe im Startknopf.

Grüße Uli

Folgende Datei wurde angehängt:


Die Frage ob man den "neusten" PC hat, beantwortet man sich, wenn man links neben der SPACE-Taste schaut !!!!
icepic

SP-Schnüffler

icepic

Registriert seit: Okt 2003

Wohnort: Schönaich

Verein: Solaris-RMB e.V.;TRA #10579 L2;T2

Beiträge: 830

Status: Offline

Beitrag 71774 [Alter Beitrag28. März 2005 um 17:17]

[Melden] Profil von icepic anzeigen    icepic eine private Nachricht schicken   Besuche icepic's Homepage    Mehr Beiträge von icepic finden

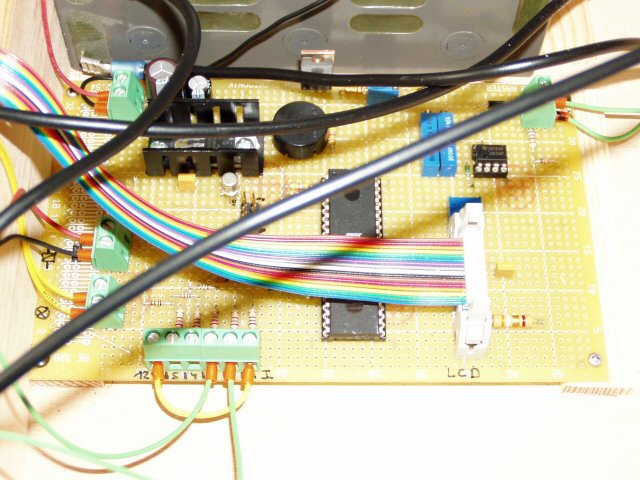

so sieht er von innen aus......

Folgende Datei wurde angehängt:


Die Frage ob man den "neusten" PC hat, beantwortet man sich, wenn man links neben der SPACE-Taste schaut !!!!
icepic

SP-Schnüffler

icepic

Registriert seit: Okt 2003

Wohnort: Schönaich

Verein: Solaris-RMB e.V.;TRA #10579 L2;T2

Beiträge: 830

Status: Offline

Beitrag 71775 [Alter Beitrag28. März 2005 um 17:17]

[Melden] Profil von icepic anzeigen    icepic eine private Nachricht schicken   Besuche icepic's Homepage    Mehr Beiträge von icepic finden

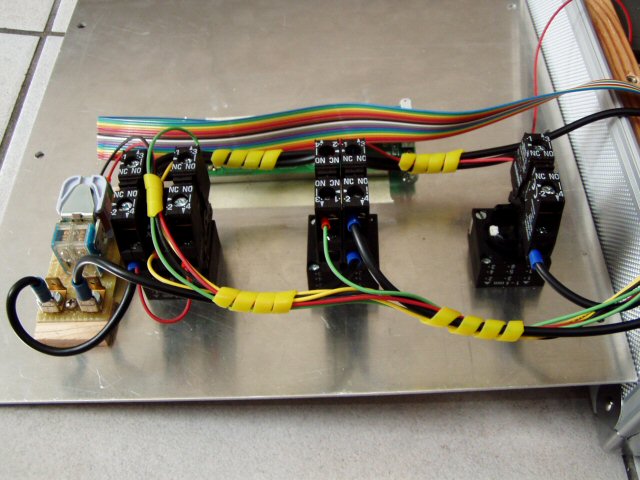

so die Verdrahtung der Frontplatte......

Folgende Datei wurde angehängt:


Die Frage ob man den "neusten" PC hat, beantwortet man sich, wenn man links neben der SPACE-Taste schaut !!!!
icepic

SP-Schnüffler

icepic

Registriert seit: Okt 2003

Wohnort: Schönaich

Verein: Solaris-RMB e.V.;TRA #10579 L2;T2

Beiträge: 830

Status: Offline

Beitrag 71776 [Alter Beitrag28. März 2005 um 17:19]

[Melden] Profil von icepic anzeigen    icepic eine private Nachricht schicken   Besuche icepic's Homepage    Mehr Beiträge von icepic finden

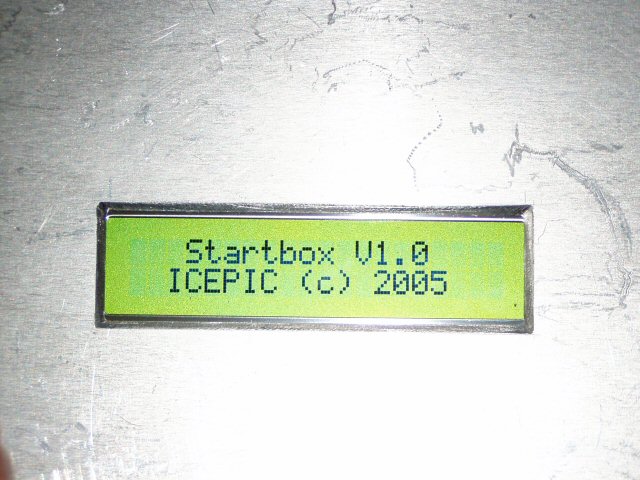

Einschaltmeldung....

Folgende Datei wurde angehängt:


Die Frage ob man den "neusten" PC hat, beantwortet man sich, wenn man links neben der SPACE-Taste schaut !!!!
icepic

SP-Schnüffler

icepic

Registriert seit: Okt 2003

Wohnort: Schönaich

Verein: Solaris-RMB e.V.;TRA #10579 L2;T2

Beiträge: 830

Status: Offline

Beitrag 71777 [Alter Beitrag28. März 2005 um 17:20]

[Melden] Profil von icepic anzeigen    icepic eine private Nachricht schicken   Besuche icepic's Homepage    Mehr Beiträge von icepic finden

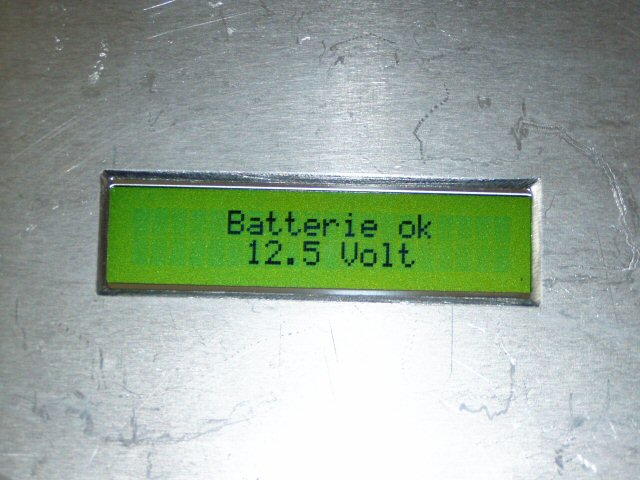

Und die Akkukontrolle.....

Folgende Datei wurde angehängt:


Die Frage ob man den "neusten" PC hat, beantwortet man sich, wenn man links neben der SPACE-Taste schaut !!!!
icepic

SP-Schnüffler

icepic

Registriert seit: Okt 2003

Wohnort: Schönaich

Verein: Solaris-RMB e.V.;TRA #10579 L2;T2

Beiträge: 830

Status: Offline

Beitrag 71778 [Alter Beitrag28. März 2005 um 17:22]

[Melden] Profil von icepic anzeigen    icepic eine private Nachricht schicken   Besuche icepic's Homepage    Mehr Beiträge von icepic finden

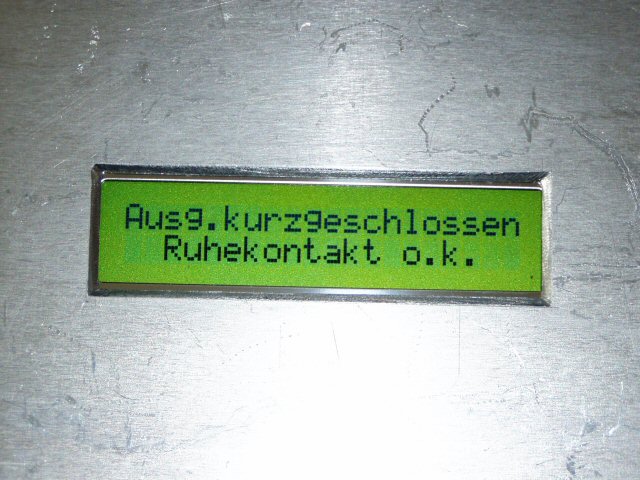

Prüfung des Ruhekontakts (Widerstandsmessung) ist ok wenn < 0.5 Ohm

Folgende Datei wurde angehängt:


Die Frage ob man den "neusten" PC hat, beantwortet man sich, wenn man links neben der SPACE-Taste schaut !!!!
icepic

SP-Schnüffler

icepic

Registriert seit: Okt 2003

Wohnort: Schönaich

Verein: Solaris-RMB e.V.;TRA #10579 L2;T2

Beiträge: 830

Status: Offline

Beitrag 71779 [Alter Beitrag28. März 2005 um 17:25]

[Melden] Profil von icepic anzeigen    icepic eine private Nachricht schicken   Besuche icepic's Homepage    Mehr Beiträge von icepic finden

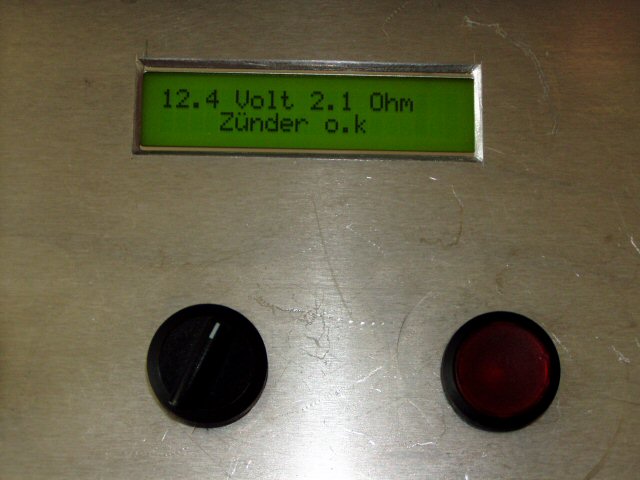

Schalter auf Scharf(Armed) Widerstandsanzeige (O.K < 5 Ohm) und Akkuspannung Freigabe des Zündrelais es kann nun der Startknopf gedrückt werden...

Folgende Datei wurde angehängt:


Die Frage ob man den "neusten" PC hat, beantwortet man sich, wenn man links neben der SPACE-Taste schaut !!!!
icepic

SP-Schnüffler

icepic

Registriert seit: Okt 2003

Wohnort: Schönaich

Verein: Solaris-RMB e.V.;TRA #10579 L2;T2

Beiträge: 830

Status: Offline

Beitrag 71780 [Alter Beitrag28. März 2005 um 17:28]

[Melden] Profil von icepic anzeigen    icepic eine private Nachricht schicken   Besuche icepic's Homepage    Mehr Beiträge von icepic finden

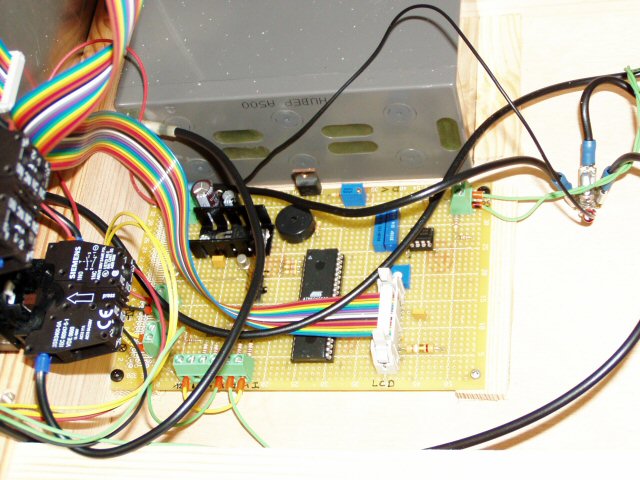

Microcontrollerplatine ....(Atmel ATmega8535) programmiert in C(WINAVR GCC).......
