Raketenmodellbau.org Portal > Forum > Wasserraketen > Nutzlasten und Bergungssysteme > total simples Fallschirmsystem - Funktioniert des?!?
Du kannst keine neue Antwort schreiben
Seiten (7): [1] 2 3 4 5 6 7 »

Autor Thema
NegatronXXL

Anzündhilfe

Registriert seit: Apr 2005

Wohnort:

Verein:

Beiträge: 15

Status: Offline

Beitrag 77243 , total simples Fallschirmsystem - Funktioniert des?!? [Alter Beitrag31. Mai 2005 um 22:18]

[Melden] Profil von NegatronXXL anzeigen    NegatronXXL eine private Nachricht schicken   Besuche NegatronXXL's Homepage    Mehr Beiträge von NegatronXXL finden

hi, erstmal sry, weils ja schon genug Fallschirm Themen gibt, die sind mir aber alle zu voll...
ich wollt hier mal meins Sys präsentieren und fragen, was ihr davon haltet...
ich hab die Spitze nur leicht auf die Rak draufgelegt und mit sand ein kleines Gewicht eingebaut, so dass sie durch die trägheit länger fliegen will als die rak selber, so fliegt sie ungefähr am Scheitel ab. In die Spitze ist der 1., kleinere Fallschirm gelegt, so dass er zwar mit der Spitze von der Rak wegfleigt, aber dadurch dass er eise kürzere Schnur hat, irgendwann "hängen bleibt" und sich öffnet, wenn dies geschehn ist, zieht der kleine schirm den großen aus dem modul, dieser öffnet sich und die Rakete kommt verdammt langsam runter.
Allerdings wird der kleine schirm Sinnlos, sobald der Große auf ist, da er direkt hinter dem großen hängt, und so einfach absackt, kann man das irgendwie verhindern?!?
Ein anderer Nachteil am System ist, dass ich als Fallschirme Kreutzschirme aus Blauen Säcken benutze, die sich nicht wirklich klein Falten lassen, so dass das ganze ding ungefähr so groß ist, wie die Rak selber...
ich habe aber auch nur 1,5l Raketen, da ich die Klebeflächen zwischen den Teilstücken nie dicht krieg...

naja, thx erstmal
Negatron

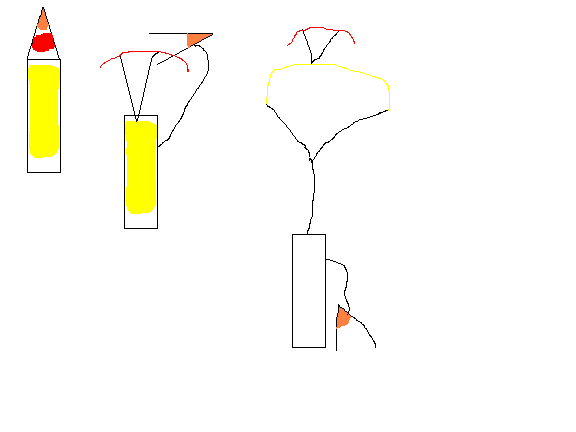

PS: in der komischen zeichnung(ich weiß ich weiß....) is der kleine Schirm rot, der Große gelb nud die Sandspitze kackbraun.
so inetwa sieht des aus...

Anhang: fallschirm.bmp
J.Boegel

Seelsorger


Supervisor

J.Boegel

Registriert seit: Mai 2003

Wohnort: Kassel Hessen

Verein: RMV; Solaris

Beiträge: 1282

Status: Offline

Beitrag 77244 , Re: total simples Fallschirmsystem - Funktioniert des?!? [Alter Beitrag31. Mai 2005 um 22:45]

[Melden] Profil von J.Boegel anzeigen    J.Boegel eine private Nachricht schicken   J.Boegel besitzt keine Homepage    Mehr Beiträge von J.Boegel finden

Zitat:
Original geschrieben von NegatronXXL


1. und fragen, was ihr davon haltet...

2. ich hab die Spitze nur leicht auf die Rak draufgelegt und mit sand ein kleines Gewicht eingebaut, so dass sie durch die trägheit länger fliegen will als die rak selber, so fliegt sie ungefähr am Scheitel ab.

3. In die Spitze ist der 1., kleinere Fallschirm gelegt, zieht der kleine schirm den großen aus dem modul...

4. Allerdings wird der kleine schirm Sinnlos, sobald der Große auf ist, da er direkt hinter dem großen hängt, und so einfach absackt, kann man das irgendwie verhindern?!?

5. Ein anderer Nachteil am System ist, dass die sich nicht wirklich klein Falten lassen, so dass




Zu 2: Weiß die Spitze auch das sie sich "irgentwann mal" auf grund der Massenträgheit von der Rakete trenne soll?
Reine "Klemmmechanik" ist sogut wie immer unzuverlässig wink

Zu 3: das Prinziep ist OK, das kann man generell so machen das ein Chute einen Main hinterher zieht.

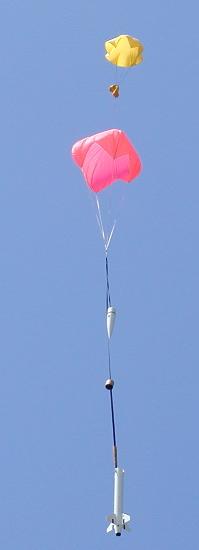

Zu 4: Vergiß das , das macht nix, siehe das Bild unten...

Zu 1 und 5: Womit sich die ganze Geschichte nun erledigt hat, greif auf andere Methoden zurrück, auch die sind hier im Forum bebildert wiedergegeben, quasi als Nachbauanleitung.

Gruß Jens

btw.: Hier im Forum steht auch wie man Wasserraketen aus mehreren Teilen baut die sogar dicht sind wink

Bild:

Folgende Datei wurde angehängt:


Gewisse Dinge greift man mit Worten so vergeblich an wie Geister mit Waffen.
tiny-frog

PU-Meister

tiny-frog

Registriert seit: Aug 2004

Wohnort: Lohr a. Main / Unterfranken

Verein:

Beiträge: 381

Status: Offline

Beitrag 77254 [Alter Beitrag01. Juni 2005 um 00:03]

[Melden] Profil von tiny-frog anzeigen    tiny-frog eine private Nachricht schicken   Besuche tiny-frog's Homepage    Mehr Beiträge von tiny-frog finden

Servus!
Mit auf Trägheit basierenden Systemen vorsichtig sein. Die Trägheit wirkt nämlich sofort nach dem "Burnout", bzw. nach dem "Wasser lassen" wink , und die Spitze fliegt schon vor dem Gipfelpunkt ab. Kannsts ja mal versuchen, trotzdem wirst du mit dem System nicht sehr hoch kommen.
Gruß,
Andreas

"Es ist besser nichts zu tun, als mit aller Mühe nichts schaffen!" (chin. Sprichwort)
robby2001

Gardena Master of Rocketry


Moderator

robby2001

Registriert seit: Jan 2004

Wohnort: Osnabrück

Verein:

Beiträge: 2087

Status: Offline

Beitrag 77273 [Alter Beitrag01. Juni 2005 um 16:03]

[Melden] Profil von robby2001 anzeigen    robby2001 eine private Nachricht schicken   Besuche robby2001's Homepage    Mehr Beiträge von robby2001 finden

Moin!

Da kann ich nur zustimmen! Systeme mit abfallender Spitze haben eine
schlechte Zuverlässigkeit (siehe Shootinger).

Bau lieber ein System mit Timern, da hast du mehr Sicherheit.

Gruß Robert
falken

Wasserträger

Registriert seit: Mär 2005

Wohnort: Stade

Verein: ---

Beiträge: 32

Status: Offline

Beitrag 77722 [Alter Beitrag13. Juni 2005 um 11:01]

[Melden] Profil von falken anzeigen    falken eine private Nachricht schicken   Besuche falken's Homepage    Mehr Beiträge von falken finden

Moin,
ich verwende bisher (noch) PETs von Aldi (River Powerdrink). Als Fallschirmbehälter setze ich eine offene Flasche oben drauf, evtl auch mit einem zweiten Röhrenteil, um den Raum zu vergrößern. Als Spitze setze ich den Flaschenkopf von einer anderen Flasche lose drauf, die eine etwa 5mm tiefe Einbuchtung ca. 6 cm vom Verschluss hat.

Wenn die rak ihren höchsten Punkt erreicht hat und sich durch das Leitwerk irgendwann mit der Spitze nach unten neigt, fällt der lose Kopf durch Verlagerung der Schwerpunktes ab und zieht den Fallschirm heraus. Hat beim ersten (und einzigen) Start wunderbar geklappt. Als ich die Spitze zusätzlich beschwert hatte, flog sie nach dem Burn out weiter und zog den Schirm schon im Steigen heraus.

Bild folgt demnächst - versprochen :-)) roll eyes (sarcastic)

Ulli

Heute schon durchgestartet?
Basti

PU-Meister

Basti

Registriert seit: Nov 2004

Wohnort: Ebendorf ( Magdeburg)

Verein:

Beiträge: 303

Status: Offline

Beitrag 77743 , Äh ja [Alter Beitrag13. Juni 2005 um 19:30]

[Melden] Profil von Basti anzeigen    Basti eine private Nachricht schicken   Basti besitzt keine Homepage    Mehr Beiträge von Basti finden

hallo

nein tue es nicht TU ES NICHT heute ist meine rak runtegekommen und ich hatte blos glück im unglück , dass die rak in den baum gefallen ist und nicht mit über 90 km/h auf die erde geknallt ist.
ich hate so ziemlich das selbe systen und es hat nix gebracht .

Ein video kommt noch mein technik lehrer hat sich blos ein bisschen komisch er behauptet die anderen würden abgucken .... (weil ich doch bei dem wettbewerb an donerstag mitmache).

Naja egal mach es wie es robert sagt : nehmt timer!! .

Basti
pmbond

Poseidon


Moderator

pmbond

Registriert seit: Okt 2004

Wohnort:

Verein: Einzelgänger

Beiträge: 1345

Status: Offline

Beitrag 77744 , Re: Äh ja [Alter Beitrag13. Juni 2005 um 19:36]

[Melden] Profil von pmbond anzeigen    pmbond eine private Nachricht schicken   pmbond besitzt keine Homepage    Mehr Beiträge von pmbond finden

Zitat:
Original geschrieben von Basti

Ein video kommt noch mein technik lehrer hat sich blos ein bisschen komisch er behauptet die anderen würden abgucken .... (weil ich doch bei dem wettbewerb an donerstag mitmache).

Basti




dann hättest nicht das Bild von deiner Rak hier reinstellen dürfen.
Aber ich denke das jedes Team so ziemlich das gleiche Konzept hat.

Gruß Pascal
falken

Wasserträger

Registriert seit: Mär 2005

Wohnort: Stade

Verein: ---

Beiträge: 32

Status: Offline

Beitrag 78033 [Alter Beitrag19. Juni 2005 um 23:52]

[Melden] Profil von falken anzeigen    falken eine private Nachricht schicken   Besuche falken's Homepage    Mehr Beiträge von falken finden

Moin,

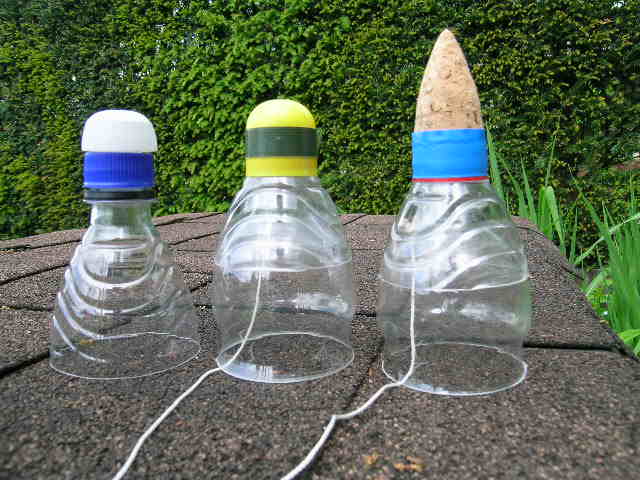

hier ist nun ein Bild von drei Raketenspitzen. Die mittlere und die rechte kippen Neigen der Rakete ab und ziehen den Schirm raus. Die linke Spitze ist eine "Billigversion".

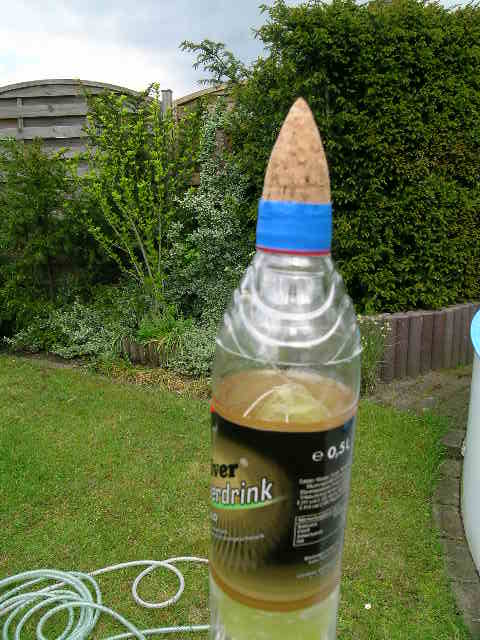

Auf dem 2. Bild ist die Spitze aufgesetzt.

Ulli

Folgende Datei wurde angehängt:


Heute schon durchgestartet?
falken

Wasserträger

Registriert seit: Mär 2005

Wohnort: Stade

Verein: ---

Beiträge: 32

Status: Offline

Beitrag 78034 [Alter Beitrag19. Juni 2005 um 23:59]

[Melden] Profil von falken anzeigen    falken eine private Nachricht schicken   Besuche falken's Homepage    Mehr Beiträge von falken finden

hier ist das 2.Bild

Folgende Datei wurde angehängt:


Heute schon durchgestartet?
Basti

PU-Meister

Basti

Registriert seit: Nov 2004

Wohnort: Ebendorf ( Magdeburg)

Verein:

Beiträge: 303

Status: Offline

Beitrag 79481 [Alter Beitrag11. Juli 2005 um 19:17]

[Melden] Profil von Basti anzeigen    Basti eine private Nachricht schicken   Basti besitzt keine Homepage    Mehr Beiträge von Basti finden

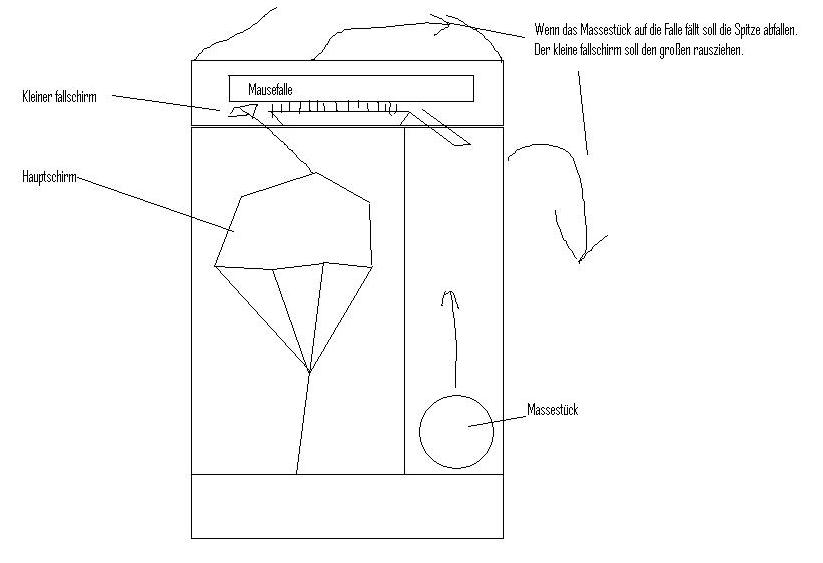

So ich habe hier mal eine skizze des falschirm systems wie es sich mein lehrer wünscht.

Zeichnerisch habe ich es nicht so drauf..

Folgende Datei wurde angehängt:
