Hallo,

ich heiße Martin und hab mich jetzt auch in diesem Forum angemeldet. Ich versuche seit einiger Zeit mehr über das Raketenmodellbauhobby zu erfahren, da ich meine Facharbeit über das Thema "physikalische Grundlagen der Rakete - Bau eigener Modelle" schreibe. Vor Jahren habe ich schon einfache Wasserraketen mit einem Freund gebaut, aber ohne Gardena, Startrampen und Anleitungen aus dem Internet. In einem anderen Forum habe ich bereits gesucht und gefragt, aber hier scheint das Hobby nochmal auf einer anderen Ebene betrieben zu werden, wenn ich mir die Threads so durchlese. Ich habe die Suchfunktion benutzt und im Archiv nachgesehen, aber ich habe einfach immernoch Schwierigkeiten einen Überblick zu bekommen, besonders mit den ganzen englisch Begriffen, die hier verwendet werden.

Aber zu meiner eigentlichen Frage:

Welche Bauteiel verwendet ihr für Startrampe, Düse etc.? Ich dachte an Gewebeschläuche wie bei einem Kompressor, aber ich habe auch schon gesehen, dass oft Kupferrohre verwendet werden. Bis zu welchem Druck sind die geeignet und die müssen verlötet werden oder? Ich habe nur einen einfachen Lötkolben, bezweifle also, dass ich sowas hinbekomme.... Ich habe auch verschiedenste Kupplungen und Ventile etc. gesehen, wie sie denk ich auch bei Kompressoren verwendet werden, kann das sein? Oder z.B, Kugelhähne. Im Baumarkt meinte der Verkäufer die sind nicht für Druckluft geeignet, da gibt es andere, aber die haben sie nicht. Da soll der Griff dann eine andere Farbe haben (die waren rot). Aber genau diese Hähne habe ich auch schon bei verbaut gesehen.

Könntet ihr mir evtl weiterhelfen etwas Licht ins Dunkle zu bringen, oder mir vielleicht Links zu entsprechenden Seiten/Threads geben? Es wird sicher viele solcher Anfängerthreads geben, aber ich habe gehofft ich bekomme trotzdem ein paar Antworten.

Martin

Bin auch noch neu im forum bastle aba schon länger an waras
also schläche kannste ganz normale gartenschläache nehmen die halten meist bis 30 bar aus (bin mir nich mehr sicher aba mehr als 16 bar auf jeden fal
die kupfer rohre musste richtich mit brenner löten macht mein vatter mit mir
die halten locker das aus und die kuggelhähne kannste tzotzdem nehmen
hier ist nochmal eine anleitung für eine startbox dort is auch ne anleitung für ne gardena düse und adapter

Gruß Alexander

P.S. Aller anfang ist schwer

So, war danach gleich bissl einkaufen, zuminderstens dass, was sich sicher brauchen werde. Die Grundausstattung and Gardenazeug erweitert, 2 Schlauchstücke (der grüne für 10bar bis max. 25 bar), Kleber (2 Komponenten für die Düse und UHU PU Max, weil das der einzige PU war, den es in der Nähe gibt, aber der geht auch oder?) und Holz für die Startrampe.

Bei den meisten Startrampen hab ich gesehen, dass diejenigen ans Ende des Schlauches ein Autoventil mit einer Schlauchschelle befestigt haben, als Verbindung zur Luftpumpe. Ist dass das sinnvollste oder gibts noch stabilere Möglichkeiten?

Die ganzen Kompressordüsen und Kupplungen, die so golden/messing farben sind, sind doch für Gewebeschläuche gedacht oder? Passen die auch in Gartenschläuche bzw. passt Gardena auf Gewebeschläuche?

@ Voltage: Ist das Verlöten schwierig? Macht dein Dad dass beruflich, oder ist er normaler Heimwerker?

In der Installationsabteilung im Baumarkt gibts bei den Kupferrohren auch diese Eisen(?)- Rohre. In die passen auch die Gewinde der Kugelhähne. Kann man da das Gewinde irgendwie abdichten, z.B. einfach mit 2k Kleber einschmieren? Dann würde ich mir das Löten ersparen

Hi

also ein autoventil in ein schlauch zu befestigen ist sehr stabil
und das löten ist gar nech so schwierig man muss hallt das richtige werkzeug haben
mein dad ist auch ,,nur" ein ganz normaler heimwerker
ich schreib dir mal ne anleitung fürs löten
mach mal ne zeichnung wie du das genau meinst mit den rohren
wie ich dass mit den rohren gemacht hab guggst du hier
Gruß Alexander

Anleitung zum löten von kupferrohren

Zuerst die Stellen die gelötet werden sollen mit sandpapier abschmiergeln
dann mit einem brenner (es gehen auch bunsenbrenner oder andere)
die stelle erwärmen jetzt den brenner nicht mehr auf die stelle halten
und mit lötzinn die stelle verzinnen (wenn das lötzinn nich schmilzt nochmal erwärmen)
wenn die stellen verzinnt sind aufeinander oder aneinanderhalten und erwärmen
jetzt muss eine verbindung entstehen
wie beim normalen lötenauch ist alles saumässig heiß
also sicherheitsmaßnahen einhalten
ansonsten einfach im baumarkt in der entsprechenden abteilung nachfragen

Gruß Alexander

Moin Martin und willkommen hier im Forum!

Wie Alexander schon schrieb, gibt es eine hervorragende Anleitung für eine Startrampe von Bäckchen.
Hier ist nochmal der genaue link ins Archiv.

Als Schläuche kann man auch Gartenschläuche nehmen, kein Thema.
Ich nehme allerdings immer diese Gewebeschläuche für Druckluftanwendungen.

Bei den Kupplungen bin ich schon länger auf diese Kupplungen für Druckluft umgestiegen.
Man sieht aber auf Flugtagen auch noch Anschlüsse mit Autoventilen.
Aber bei Flugtagen hat immer einer von uns entsprechende Adapter dabei um vom einen
System auf das andere zu kuppeln.

Ansonsten muss der Wasserraketeur sich im Baumarkt meistens als "Jäger und Sammler"
betätigen. Soll heissen, man muss immer schauen, was ineinander passt und welche Bauteile
man für seine Rampe braucht.

Gruß Robert

danke für die Antworten. Die Anleitung von Bäckchen hatte ich mir schon mal durchgelesen, aber vor allem auch wegen den Kupferrohren etwas abgeschreckt. Ich werd sie mir jetzt nochmal in Ruhe durchlesen. Beispiele, die mir gut gefallen sind:

http://www.raketenmodellbau.org/forum?action=viewthread&threadid=7447&page=1

und diese (die sieht gar nicht gelötet aus....)

http://www.wasser-rakete.de/Neue_Dateien/Rampe3.jpg

Bieten Rohre überhaupt einen Vorteil, wenn man im Endeffekt doch wieder bei Gardena bleibt?

@ robby2001: Hast du vielleicht Bilder von deiner Rampe und den Düsen und Kupplungen die du verwendest?

Hallo Martin!

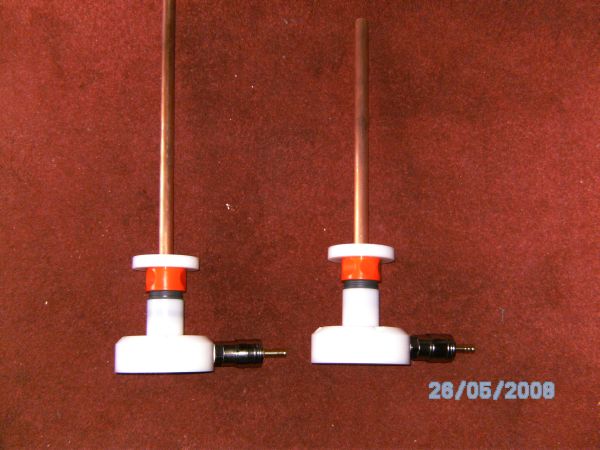

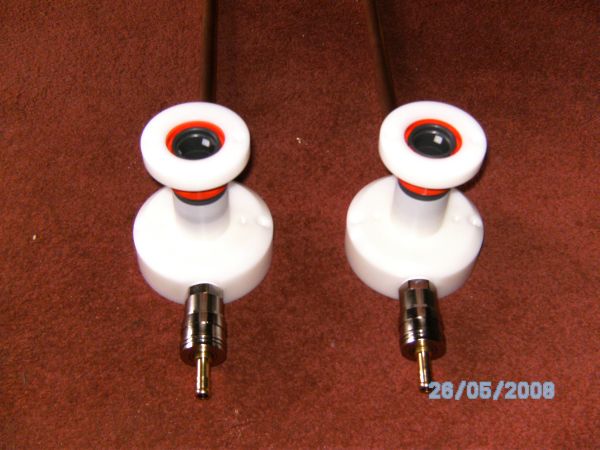

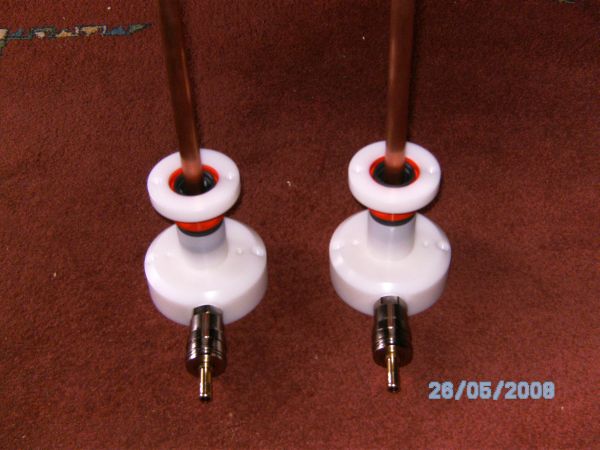

Bei Verwendung dieser Variante Du keine Rohre. Nur einen Schlauch für die Druckluftzufuhr.





Gruß Batkiter

@Batkiter

Solche Teile kannst aber auch nur du bauen
nein scherz ich bewundere deine arbeit ssehr

Gruß alexander

@ O Shovah:
Meine Rampe für die "normalen" WaRas ist schon ziemlich hinüber. Da gibt´s bessere Beispiele,
z.B. die von dir angeführten.

Die Stahlrohre bei der ersten Rampe sind mit den Muffen verschraubt. Damit alles dicht wird,
wird auf das Gewinde vorher Teflonband gewickelt und dann die Muffe aufgeschraubt.

Eine weitere, und sehr "edle" Alternative ist die Bestellung von Bauteilen bei Batkiter.
Der liefert absolut erstklassige Teile ab.

Gruß Robert
