Hallo,

vor einiger Zeit hatte ich eine PenCam verbaut, jetzt kam der größere Bruder die Mega-PenCam unter den Lötkolben. smile
Da die Kamera durch ihren Stromsparmodus schnell wieder aus geht, bzw. nur ein paar Minuten Aufnahmezeit hat, ist es sehr schlecht solch eine PenCam in einer Wasserrakete zu betreiben. Denn an einer unter Druck stehenden Rakete eine Kamera zu aktivieren ist gefährlich!!!
Ich habe also die Tasten per Kabel nach außen geführt, einen Mikrokontroller angeschlossen der die Tastendrücke simuliert, und einen Abreißkontakt an die Rakete angebracht. Steht die Rakete fertig aufgepumpt auf der Rampe ziehe ich den Kontakt mit einer langen Schnur ab. Die Kamera wird angeschaltet und beginnt das Video. Dann erfolgt der Start big grin

Dazu ist im Archiv eine kleine Beschreibung zu finden -> hier

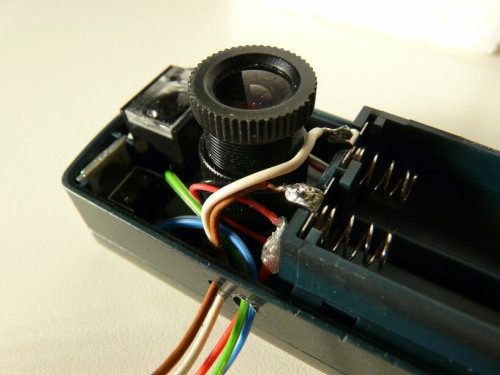

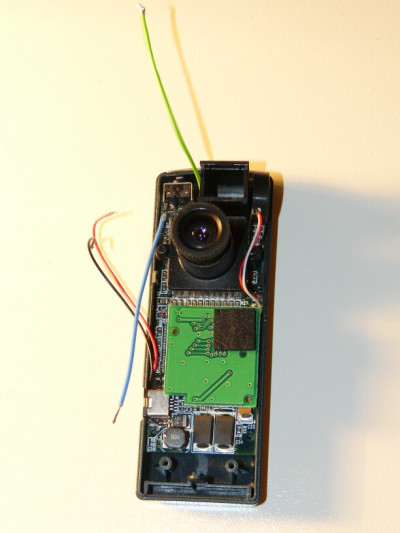

Die geöffnete Kamera mit den angelöteten Kablen:

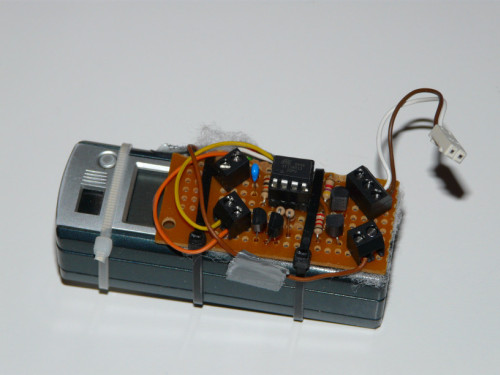

Platine mit ATTiny und ein paar Transistotren und Widerständen:

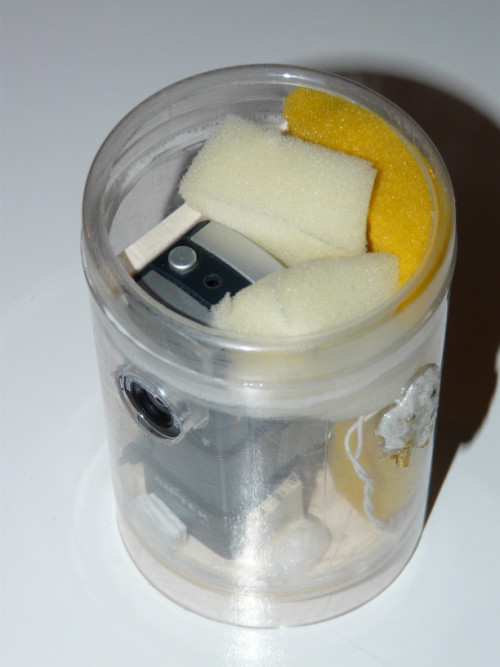

Eingebaut in Flaschensegment:


Grüße
Scorpion_XIII

t(h)rust in GARDENA
The big launch

PU-Meister

The big launch

Registriert seit: Sep 2006

Wohnort: Mühldorf

Verein:

Beiträge: 263

Status: Offline

Beitrag 7173997 [Alter Beitrag13. März 2010 um 23:12]

[Melden] Profil von The big launch anzeigen    The big launch eine private Nachricht schicken   The big launch besitzt keine Homepage    Mehr Beiträge von The big launch finden

Hi, schön gemacht. Aber für was der Attiny? Es muss doch bloß der Modus und Auslöseknopf gedrückt bleiben vorm start. Und dann muss der Modusknopf beim start geöffnet werden.
Edit: könntest du evtl die Anschlüsse des Power kabels fotografieren, die sind bei mir ausgerissen^^

Geändert von The big launch am 13. März 2010 um 23:34


Gardena 4ever
Scorpion_XIII

Poseidon

Scorpion_XIII

Registriert seit: Jun 2005

Wohnort:

Verein:

Beiträge: 1154

Status: Offline

Beitrag 7173999 [Alter Beitrag14. März 2010 um 00:09]

[Melden] Profil von Scorpion_XIII anzeigen    Scorpion_XIII eine private Nachricht schicken   Besuche Scorpion_XIII's Homepage    Mehr Beiträge von Scorpion_XIII finden

Hi,

wie oben schon beschrieben bleibt die Mega-Pencam nicht an sondern geht nach kurzer Zeit aus.
Außerdem hat man mit dem Attiny mehr Möglichkeiten, z.B. Video oder Bilder, früher oder später auslösen...
Welches "Power Kabel" meinst du denn? Von der Batteriehalterung gehen 2 Kabel zur Platine, ich glaube es waren schwarz und rot für Minus- und Pluspol...

Gruß
Scorpion_XIII

t(h)rust in GARDENA
The big launch

PU-Meister

The big launch

Registriert seit: Sep 2006

Wohnort: Mühldorf

Verein:

Beiträge: 263

Status: Offline

Beitrag 7174900 [Alter Beitrag14. März 2010 um 00:46]

[Melden] Profil von The big launch anzeigen    The big launch eine private Nachricht schicken   The big launch besitzt keine Homepage    Mehr Beiträge von The big launch finden

Hi,

das mit den Bildern macht Sinn, das mit dem Anbleiben meiner Meinung nach ned, da man ja einfach nur rxd und Txd auf Gnd legen muss um die Kamera im Dauermodus zu lassen. Hast du eigentlich einen Attiny der V Serie verwendet oder regelst du die Spannung auf 3 Volt für die Kamera herunter?


Zu den kabel: Ja, genau die mein ichsmile Ich bräuchte bloß ein Bild oder eine Beschreibung, damit cih weiß, wo die auf der Platine angelötet sind. Würde mir seeeeehr weiter helfensmile


Gardena 4ever
Scorpion_XIII

Poseidon

Scorpion_XIII

Registriert seit: Jun 2005

Wohnort:

Verein:

Beiträge: 1154

Status: Offline

Beitrag 7174901 [Alter Beitrag14. März 2010 um 11:11]

[Melden] Profil von Scorpion_XIII anzeigen    Scorpion_XIII eine private Nachricht schicken   Besuche Scorpion_XIII's Homepage    Mehr Beiträge von Scorpion_XIII finden

Hallo,

das mit dem auf Masse legen funktioniert bei der normalen Pencam. Ich habe dazu das USB-Kabel in verkürzter Form und einem "speziellen" wink USB-Stecker mit kurzgeschlossenen Pins mit fliegen lassen. Bei meiner Mega-Pencam funktionierte das aber leider nicht so.

Die normalen ATtiny funktionieren auch bei 3V, es muss keiner der V-Serie sein.

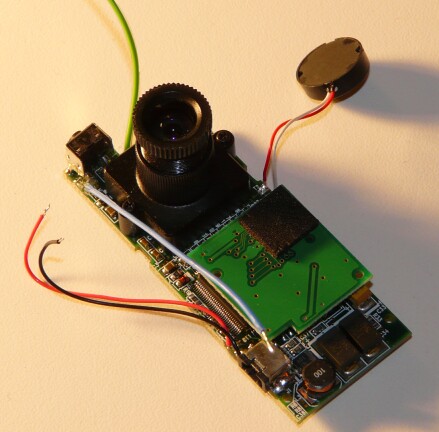

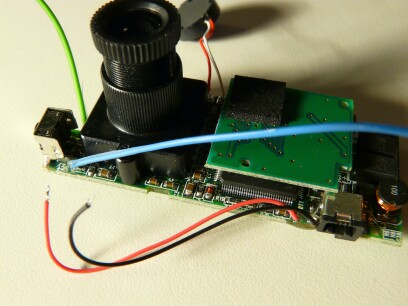

In der Anleitung im Archiv sind glaube ich alle Bilder drin, die ich gemacht habe...aber hier nochmal die zwei die dir vielleicht weiterhelfen könnten.





Grüße
Scorpion_XIII

Geändert von Scorpion_XIII am 14. März 2010 um 11:12


t(h)rust in GARDENA
The big launch

PU-Meister

The big launch

Registriert seit: Sep 2006

Wohnort: Mühldorf

Verein:

Beiträge: 263

Status: Offline

Beitrag 7174904 [Alter Beitrag14. März 2010 um 11:46]

[Melden] Profil von The big launch anzeigen    The big launch eine private Nachricht schicken   The big launch besitzt keine Homepage    Mehr Beiträge von The big launch finden

Danke dir vielmals. Endlich hab ich die richtigen Pins gefundenalarm .

Wenn die Pencam 5 Volt über die Usb buchse bekommt bleibt sie dauerhaft an. Ich werde mal die nächsten Tage eine kleine Steuerung entwerfen, aber leider mit einem attiny2313 , da die Attiny 85 alle sind angry .

Hat deine Cam eigentlich schon erste Videos gemacht? Auf dem Boden sehen die Bilder nämlich dermaßen lausig aus, dass ich mir nix ansehbares drunter vorstellen kann smile

Mfg,
Flo

Gardena 4ever
Scorpion_XIII

Poseidon

Scorpion_XIII

Registriert seit: Jun 2005

Wohnort:

Verein:

Beiträge: 1154

Status: Offline

Beitrag 7174907 [Alter Beitrag14. März 2010 um 13:34]

[Melden] Profil von Scorpion_XIII anzeigen    Scorpion_XIII eine private Nachricht schicken   Besuche Scorpion_XIII's Homepage    Mehr Beiträge von Scorpion_XIII finden

Bitte smile

Aber 5V zu bekommen bei einer 3V Versorgung ist dann auch nur mit Zusatzteilen zu erreichen wink
Videos habe ich schon gemacht...es geht schon mit der Qualität solange die Sonne scheint.
Dafür ist die Pencam aber recht günstig in der Anschaffung.

Gruß
Scorpion_XIII

Geändert von Scorpion_XIII am 14. März 2010 um 13:34


t(h)rust in GARDENA
