Hallo Raketeure

Ich war fleissig die letzten Wochen und allmählich wirds.... Nachdem ich nun fast täglich Frage von meinen Leuten wie "Wann gehts los, wie weit bist Du usw." beantworten muß, kann ich heute mal erste Bilder zeigen:

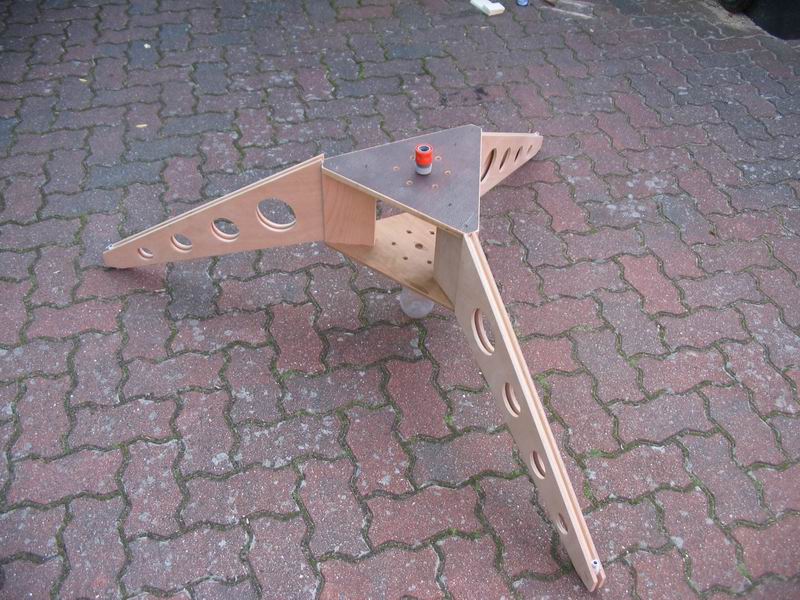

Rampe sah im Rohbau so aus:

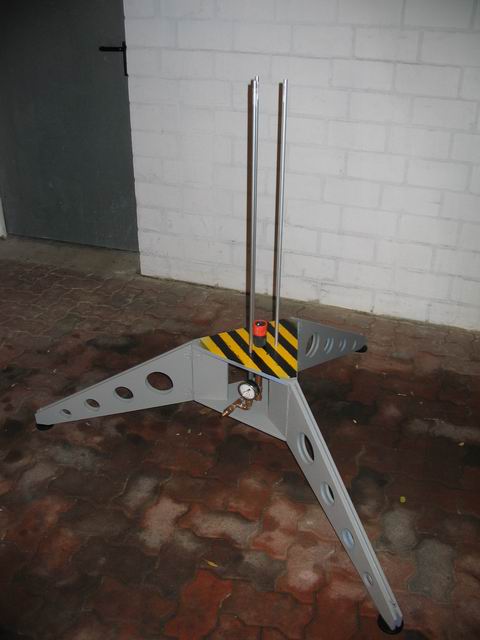

Jetzt sieht sie so aus:



Fehlen noch so Kleinigkeiten, wie der Auslösemechanismus / Seilzug und der Drucktest.... SKS Rennkompressor ist bestellt, kommt Ende dieser oder Anfang nächster Woche.
Habe mit 22er Kupferrohr und Gardena Profi-System gebaut, Adapter auf Standart-System ist fertig.
Im Fuß des 22er Rohres steckt eine 18/15Muffe eingelötet, ich kann so eine 15er Launchtube sicher und bombenfest einstecken. Weil steckbar sind auch verschiedene Längen denkbar.

Habe ein 8er AluRohr unten in ein 10er, in ein 12, in ein 15er Rohr geklebt, habe so eine 8mm Launchtube um sie mit dem Gardena Standart-Adapter zu benutzen.
Der Manometer geht nur bis 6bar, (hatte ich noch rumliegen) ist nur Probeweise drin, bis ich einen ordentlichen hab, der auch bis 16bar anzeigt.

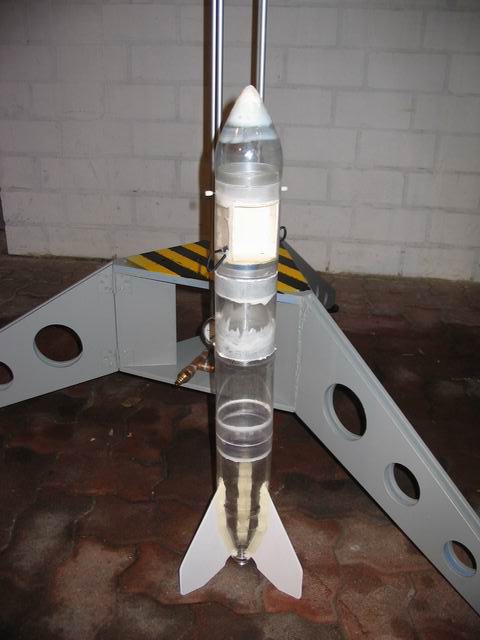

Rakete ist soweit fertig, Fallschirme fertig, Fallschirmmodul mittlerweile 2x funktionsfähig vorhanden, Großer Druckkörper fertig, Finnen ausgesägt, alles vorbereitet, nur der Sch... Rennkompressor fehlt, alles eben noch nicht abgedrückt....

Ich will fliegen!!!
Gruß Jan

Geändert von Kabelmann am 29. Oktober 2005 um 19:40

Hallo Jan,
ein dickes Lob von mir. Die Rampe sieht echt profimäßig aus.
Einen Tip hätte ich da noch. Führe das Seil für die Auslösung durch beide Platten bis auf den Boden. Dort kannst du dann an einen Bodenanker das Seil umlenken. Das hat den Sinn das die Rampe nicht wackelt oder kippt wenn du am Seil ziehst.
weiter so
Gruß
Andreas

Geändert von Bäckchen am 27. Oktober 2005 um 14:12

Hi
Meine Güte,die sieht echt genial aus die Rampe!
Wie hast das schöne gelb-schwarz Muster hingekriegt?
Selber lackiert oder machen lassen?
Aber echt genial geworden.
Bin grade nich so am Rakete basteln,hab ja neulich Geburtstag gehabt und nen schönen Verbrenner gekriegt
Gruß
Rocket

Zitat:

---

Ich will fliegen!!!

---

Das merkt man. Mein lieber Schwan, du legst ja echt los.
Wenn die Raketen jetzt auch so aussehen...

Ein dickes Lob.

Gruß Robert

Hallo

Danke für die Blumen, ist etwas größer geworden..... Beine sind aber klappbar.

Mein Rennkompressor wurde verschickt, hoffe er ist morgen bei mir.... dann kann ich alles abdrücken.

@Bäckchen:
Auslösemechanismus (Seilzug) werde ich bis unter die untere Bodenplatte führen aber seitlich herausführen. Der Punkt ist schön tief, wenn da Zug draufkommt sollte das gehen.

Ausserdem sind in den "Füßen" der Rampe, den kleinen schwarzen Tellerchen am Ende der Ausleger 10er Rohrstücke eingelassen. Da hindurch kann man die Rampe bei Bedarf mit einem Zelthering feststecken.

@Rocket:
Das Gelb-Schwarze ist selber gemacht mit der Spraydose und Malerkrepp, so richtig dicht ran darf man da aber nicht gehen....

Nochmal Bilder:





Gruß Jan

Einfach geil diese Rampe!
Da sieht die Rakete ja richtig klein gegen aus

Tach Raketeure....

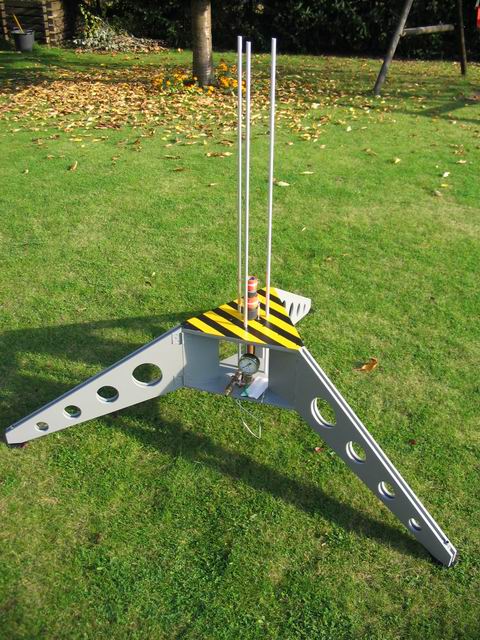

Fertig!! Jetzt isse komplett und ich hab nochmal Fotos gemacht:



Schönes Ding, muß mal wieder Laub harken....

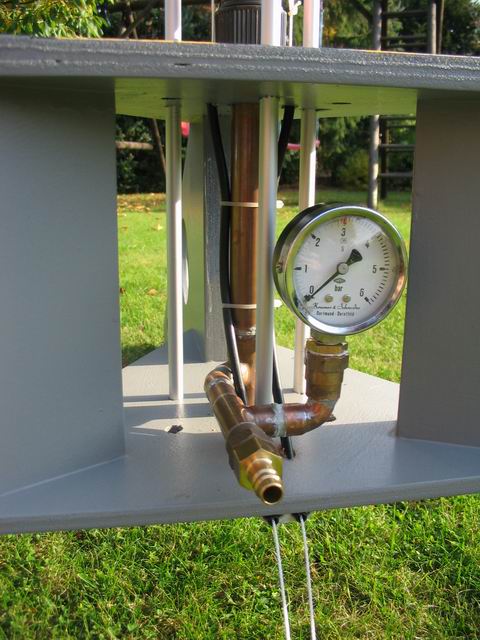

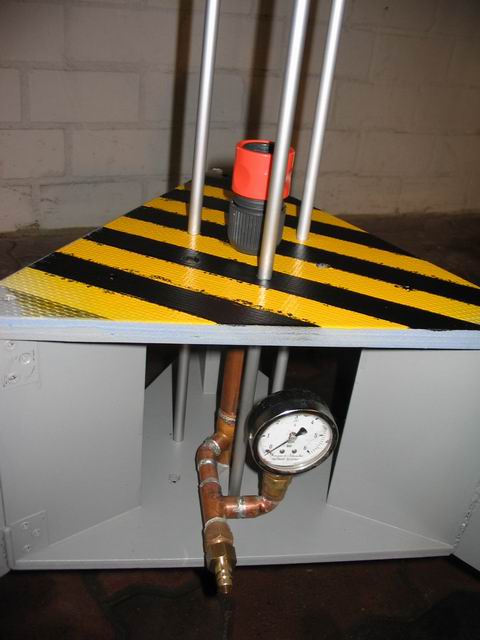

Das ist der Anschluss. Hab hier 6m Kompressorschlauch liegen, an einem Ende mit Drukluftkupplung, am anderen Ende ist das Autoventil. Reichen 6 Meter???

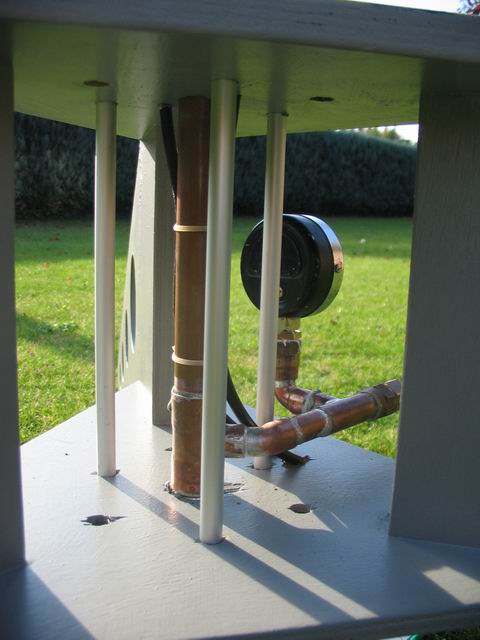

So sieht die Verrohrung von hinten aus. Hab ich selber gelötet, lobt mich....(war das erste mal, hab neuerdings Hochachtung und ehrlichen Respekt vor den Künsten eines Gas- Wasser- Schei... Installateurs)
Das senkrechte Rohr ist ein 22er, der Abgang ist 15mm. Unten im Fuß des 22ers steckt ein umgedrehtes Reduzierstück 15/18mm, fda bekommt eine eingesteckte 15mm Launch-Tube ihren Halt.

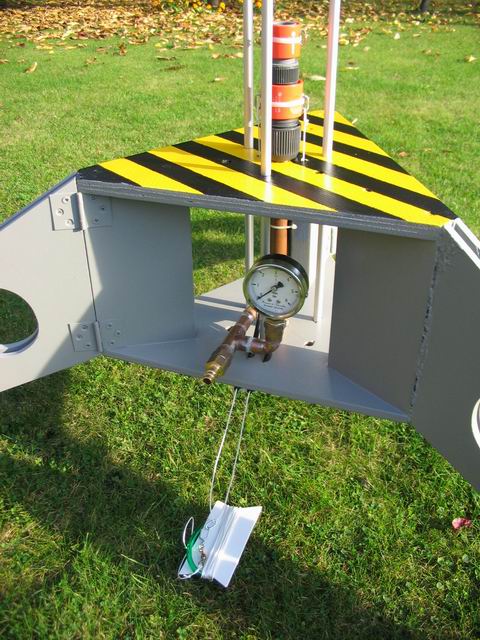

Hier ist der Anschluss für die Reißleine gut zu sehen, die Schnur (Drachenschnur, geflochten, 120kg) läuft in den schwarzen Röhren. Zugpunkt ist unterhalb der unteren Etage, da wackelt nix wenn man dran zieht.
Wie schon erwähnt lassen sich die Füße der Rampe mit Zeltheringen sichern.

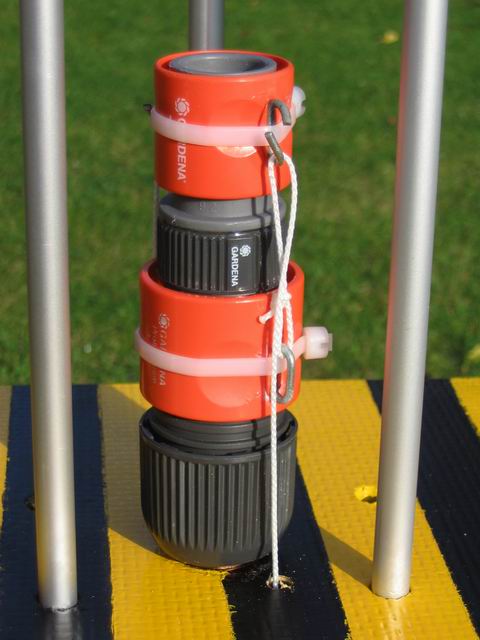

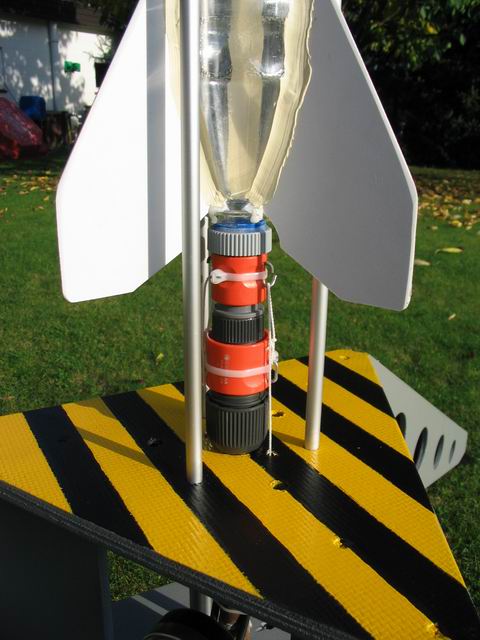

Die Kupplung, hab gleich "groß" gebaut. Die Ösen (Kettenglieder) sind eingeschmolzen, mit Sekundenkleber verklebt und mit Kabelbindern gesichert.

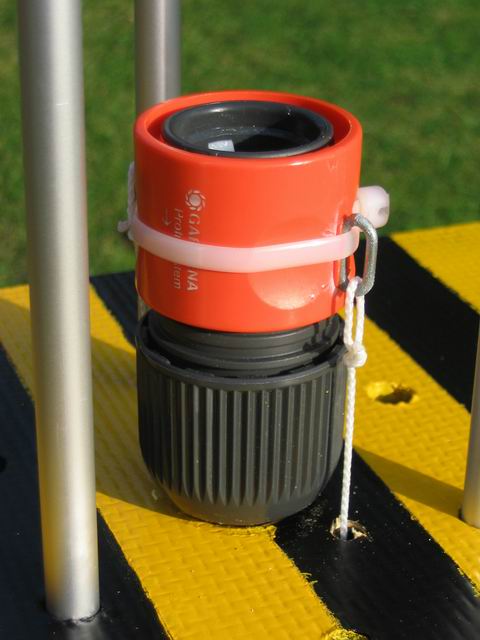

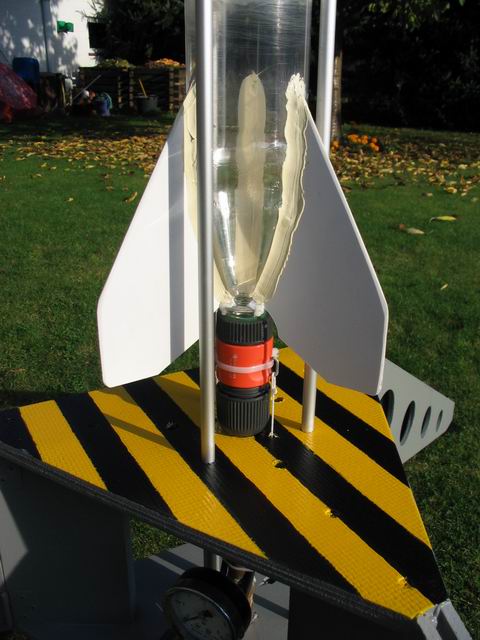

Hier der Adapter auf Gardena Standart. Auslöseschnur wird einfach oben eingehängt und gut.

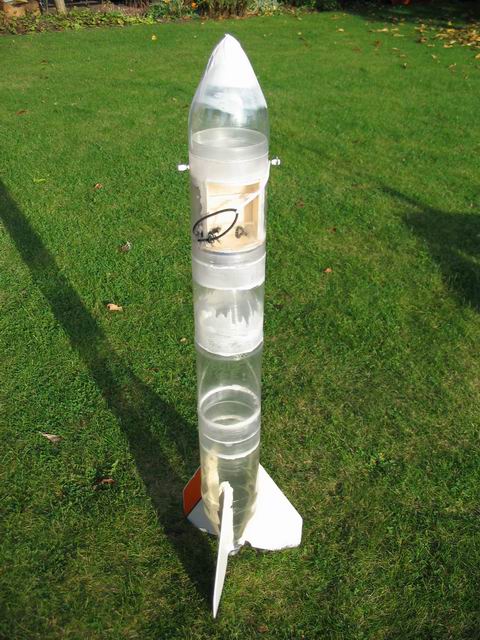

Der Prototyp, eine SST1800 mit 1,8Litern und Doppelfallschirmmodul, hab hier einen baugleichen Versuchsdruckkörper rumliegen, der wird dran glauben müssen.

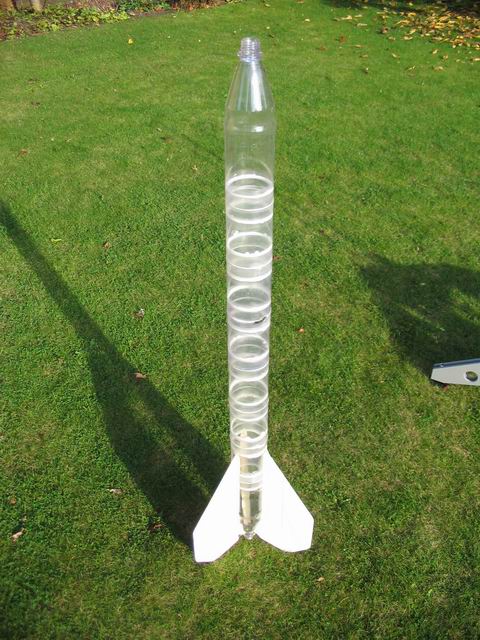

In Arbeit, Volumen noch unbekannt.

Der Rennkompressor ist immer noch nicht da, alles noch nicht abgedrückt.... Was die Versuchsbombe abkann, schreib ich in einem anderen Thema.

Gruß Jan

Hallo Jan,
ich bin einfach nur sprachlos tolle Leistung
Super Rampe
Tolle Verrohrung
Auslösung für Gardena Normal und Profi
Manometer an der Rampe (bald bis 16bar ??)
du hast echt an alles gedacht.

ÄÄhhhmmmmm wie willst du das Monometer ablesen aus 6m Entfernung.
Jetzt fehlen ja nur noch der Rennkompressor und deine Kumpels um zu pumpen.

Gruß
Andreas

Hi

Also den Manometer kann ich sicher nicht ablesen, aus der Entfernung die ich mir vorstelle... Sieht aber um einiges cooler aus dachte ich mir.

Mittlerweile fiebert hier alles dem Erstflug entgegen und ich habe kaum eine Chance den heimlich still und leise für mich allein zu erledigen, bevor ich vor Publikum fliegen muß....
Auch habe ich herausbekommen, (wußte ich vorher nicht) das mein Onkel mehrer (zwar kleine) Smoker zuhause hat. Der will sich meinem Erstflug anschließen. Für Beiprogramm ist also gesorgt.

Zweckmäßigerweise muß ich an der Rampe wohl noch einen Bieröffner anbringen.......

Gruß Jan

Hi,
Ich hab da mal ne Frage.
Wieso löst ihr das Gardenateil an der Rampe immer über so eine Schnur nach unten aus?
Es gibt doch von Gardena auch diese Teile wo man drehen kann dass es auslöst.
Wenn man daran eine Schelle befestigt von der ein Metallstift absteht kann man das ganze ohne Kraftaufwand, und ohne zu riskieren dass die Rampe umfällt, auslösen.


P.S. Wie fügt man hier Bilder ein?

Geändert von Basty am 05. November 2005 um 11:37
