Neil 99.9% harmless nerd Administrator Registriert seit: Aug 2000 Wohnort: Delft Verein: SOLARIS Beiträge: 7776 Status: Offline	Beitrag 7027908 , Anregung für eine Hochdruckluftpumpe [20. Mai 2009 um 12:29] [Melden] Hallo, ich habe etwas im Netz gestöbert und bin dabei auf eine Pumpenkonstruktion gestoßen die evtl. sehr gut geeignet ist eine Hochdruckluftpumpe zu bauen. Das Prinzip wird in der Hydraulik verwendet und findet auch bei den Hochdruckreinigern statt. Was da hohe Drücke erzeugen kann, sollte bei einer WaRa auch hohe Drücke erzeugen. Ein Beispiel wie das Prinzip funktioniert findet ihr hier. Gruß Neil Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu.
robby2001 Gardena Master of Rocketry Moderator Registriert seit: Jan 2004 Wohnort: Osnabrück Verein: Beiträge: 2087 Status: Offline	Beitrag 7027928 [20. Mai 2009 um 19:35] [Melden] Moin! Eine sehr interessante Pumpe, die im übrigen auch umgekehrt als Motor verwendet werden kann. Die Hydraulikmotoren, die bei einem Schaufelbagger die Raupen antreiben, sind so ähnlich aufgebaut. Das alles hilft allerdings nicht weiter, denn es stellt sich immer noch die Frage, wie auf der Flugwiese die Energie zum Antreiben dieser Pumpen bereitgestellt werden kann. Gruß Robert
schmidi093 Epoxy-Meister Registriert seit: Apr 2009 Wohnort: Regensburg Verein: Solaris RMB, AGM Beiträge: 445 Status: Offline	Beitrag 7027933 [20. Mai 2009 um 20:47] [Melden] Ich kann dir ja ein Windrad bauen mit 12Volt und 500 Watt höchstleistung und max. 1500U/min Jedoch wie der Name schon sagt, braucht man Wind dazu, und das ist schlecht zum Wara starten. neine jetzt aber mal im Ernst. So ein Windrad ist schon eine schöne Sache ( hab selbst eins). Jedoch halt unhantlich (2 Meter im Reppelerdurchmesser). Wenn dan halt eine alte Autobatterie aus dem Schrott wieder aufmöbeln. Bekommt man ja fast kostenlos. Gruß Thomas
FabianH Grand Master of Rocketry Supervisor Registriert seit: Okt 2003 Wohnort: Gevelsberg Verein: Ramog, Solaris-RMB, FAR Beiträge: 4123 Status: Offline	Beitrag 7027960 [20. Mai 2009 um 23:36] [Melden] Zitat: Original geschrieben von Neil Hallo, ich habe etwas im Netz gestöbert und bin dabei auf eine Pumpenkonstruktion gestoßen die evtl. sehr gut geeignet ist eine Hochdruckluftpumpe zu bauen. Das Prinzip wird in der Hydraulik verwendet und findet auch bei den Hochdruckreinigern statt. Was da hohe Drücke erzeugen kann, sollte bei einer WaRa auch hohe Drücke erzeugen. Ein Beispiel wie das Prinzip funktioniert findet ihr hier. Gruß Neil Die Axialkolbenpumpen sind schon interessant, hab ich auch schon als Schnittmodell in Aktion gesehen. Aber nur mit Luftbetrieb sind die Reibungskräfte schon sehr hoch, und der Volumenstrom ist sehr gering im Vergleich zu anderen Pumpentypen. Vielleicht könnte man aber einen Schraubenkompressor oder eine Zahnradpumpe in klein nachbauen für 12V. Da sind die Verluste etwas geringer. Der Aufbau wäre auch weniger komplex. Gruß Fabian http://rocketman.eu/

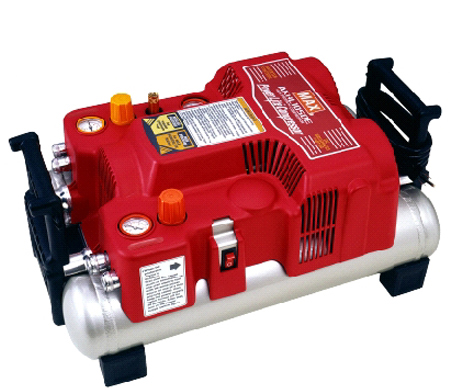

J.Boegel Seelsorger Supervisor Registriert seit: Mai 2003 Wohnort: Kassel Hessen Verein: RMV; Solaris Beiträge: 1282 Status: Offline	Beitrag 7027972 [21. Mai 2009 um 10:10] [Melden] Vielleicht tuts ja auch der hier, läuft aber mit Netzspannung: tech. Daten: Technische Daten Gewicht: 25 kg Höhe: 276 mm Länge: 600 mm Breite: 350 mm Tankvolumen: 10,4 Liter Max. Arbeitsdruck: 29 bar Spannung: 230 V, 50 Hz Anzahl Zylinder: 2 Gruß Jens Gewisse Dinge greift man mit Worten so vergeblich an wie Geister mit Waffen.
PyroHunter Epoxy-Meister Registriert seit: Jun 2006 Wohnort: Görlitz / Sachsen Verein: AGM Beiträge: 322 Status: Offline	Beitrag 7027977 [21. Mai 2009 um 11:20] [Melden] Habt ihr eigentlich schon diese Pumpen entdeckt? Gehmann Pressluftpumpe http://www.waffenostheimer.de/catalog/default.php?manufacturers_id=116 Kosten Zwar bissel was aber immer noch deutlich günstiger als ein Kompressor vor allen wenn man einen haben möchte der 200 bar schafft. Strom braucht man auch nicht aber ab 50bar soll es wohl schon recht straff gehen laut Paintball Forum. Östlichster Raketenflieger Deutschlands.
Neil 99.9% harmless nerd Administrator Registriert seit: Aug 2000 Wohnort: Delft Verein: SOLARIS Beiträge: 7776 Status: Offline	Beitrag 7027980 [21. Mai 2009 um 12:03] [Melden] Hi, die Pumpe hat ein relativ konstantes Drehmoment. Man kann also einen Elektromotor nehmen und die Pumpe über ein Getriebe antreiben. Alles läst sich relativ einfach herstellen. Das geringe Pumpvolumen kann man durch Drehzahl und Zeit weg machen. Fabian hat das Problem angesprochen. Wie kann man so eine Art Pumpe nutzen um Gase zu pumpen? Ich denke mal kann der Pumpe auf der einen Seite ein Ölbad geben ähnlich wie es in einem normalen A-Takmotor der Fall ist. Bevor die Luft dann die Pumpe verläst muss ein Ölabscheider her. Gruß Neil Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu.
schmidi093 Epoxy-Meister Registriert seit: Apr 2009 Wohnort: Regensburg Verein: Solaris RMB, AGM Beiträge: 445 Status: Offline	Beitrag 7027981 [21. Mai 2009 um 12:06] [Melden] Ich kenne diese Pumpen. Da ich selbst Luftpistole schiese (also auch mit Druckluft) und mein Verein so eine Pumpe hat, hab ich mir den mal genauer angschaut. Diese Pumpen sind nur bedingt für Waras geeignet. Sie haben ein viel zu kleines Kolbenvolumen, und sind auserdem empfindlicher wie ein normaler SKS. Man müsste sich auserdem noch mehr zubehür kaufen, da man die Druckluftkartuschen direkt auf die Pumpe schraubt. Man müsste sich halt Anschlüsse und einen Schlauch kaufen, die diese enormen Drücke auch aushlaten. Ich bin der Meinug, das diese Pumpen nicht geeignet sind, da sie 1. viel zu empfindlich für den Einsatz auf dem Feld sind und 2. auch viel zu teuer sind. Gruß Thomas
