Beitrag 125579 [Alter Beitrag23. Juli 2007 um 21:51]

[Melden] Profil von Peter anzeigen    Peter eine private Nachricht schicken   Besuche Peter's Homepage    Mehr Beiträge von Peter finden

Zitat:
Original geschrieben von icepic
Magier Version SMD Version 1
Außerdem besteht die Möglichkeit die Zündung per RC-Fernsteuerung mit angeschlossenem RC-Empfänger(ein Kanal wird ausgewertet).


Ein sehr schönes Feature! Und wenn ich das jetzt richtig sehe, dann ist es ja nicht auf RC beschränkt, sondern generell als Eingang gedacht, der ausgewertet wird.

Was könnte man da noch machen? Zum Beispiel Stufentrennung erkennen, und abhängig davon den Fallschirm der Unterstufe auswerfen? Sag ich jetzt mal, weil mir nichts besseres einfällt.

Auf jeden Fall eine coole Entwicklung!
icepic

SP-Schnüffler

icepic

Registriert seit: Okt 2003

Wohnort: Schönaich

Verein: Solaris-RMB e.V.;TRA #10579 L2;T2

Beiträge: 810

Status: Offline

Beitrag 125580 [Alter Beitrag23. Juli 2007 um 22:29]

[Melden] Profil von icepic anzeigen    icepic eine private Nachricht schicken   Besuche icepic's Homepage    Mehr Beiträge von icepic finden

Zitat:
Original geschrieben von Scorpion_XIII

Aber ginge denn von der Hardware beides?
Erst ein Flug mit Pyrotechnik wink
Dannach nach Softwareumstellung ein Flug mit 3 Servos?




Mit der aktuellen gerade fertiggeätzten Version nicht so ohne weiteres.(Man müsste noch zwei Widerstände mit an die Klemmleiste klemmen). Auf einer endgültigen Platinenversion ginge das ohne Probleme.

Zitat:
Original geschrieben von Peter

Ein sehr schönes Feature! Und wenn ich das jetzt richtig sehe, dann ist es ja nicht auf RC beschränkt, sondern generell als Eingang gedacht, der ausgewertet wird.

Was könnte man da noch machen? Zum Beispiel Stufentrennung erkennen, und abhängig davon den Fallschirm der Unterstufe auswerfen? Sag ich jetzt mal, weil mir nichts besseres einfällt.

Auf jeden Fall eine coole Entwicklung!




Ich habe noch ein paar Eingänge am Controller frei, da könnte man noch so viele Sachen machen. Was schon eingeplant ist, ein LC-Display zum Anstecken. Fehlermeldungen per Text zu lesen ist einfacher als das Geblinke u. Gepiepse zu zählen, oder big grin wink
Analog-Eingänge sind auch noch 4 frei.....da werden dem einen oder anderen noch ein paar Sachen einfallen.

Gruß Uli

Die Frage ob man den "neusten" PC hat, beantwortet man sich, wenn man links neben der SPACE-Taste schaut !!!!
Reinhard

Überflieger

Reinhard

Registriert seit: Sep 2003

Wohnort: Österreich

Verein: TRA #10691, AGM

Beiträge: 1175

Status: Offline

Beitrag 125584 [Alter Beitrag24. Juli 2007 um 02:13]

[Melden] Profil von Reinhard anzeigen    Reinhard eine private Nachricht schicken   Besuche Reinhard's Homepage    Mehr Beiträge von Reinhard finden

Hi,

ich sehe schon, in Manching werde ich das Teil mit Vergnügen ausspio.. äh bewundern können. Bin schon gespannt.

Gruß
Reinhard

Die Macht des Wassers ist so gewaltig, daß selbst der stärkste Mann es nicht halten kann.
aus einem Kinderaufsatz
icepic

SP-Schnüffler

icepic

Registriert seit: Okt 2003

Wohnort: Schönaich

Verein: Solaris-RMB e.V.;TRA #10579 L2;T2

Beiträge: 810

Status: Offline

Beitrag 125667 [Alter Beitrag25. Juli 2007 um 19:20]

[Melden] Profil von icepic anzeigen    icepic eine private Nachricht schicken   Besuche icepic's Homepage    Mehr Beiträge von icepic finden

Zitat:
Original geschrieben von Reinhard

...ich sehe schon, in Manching werde ich das Teil mit Vergnügen ausspio.. äh bewundern können. Bin schon gespannt.

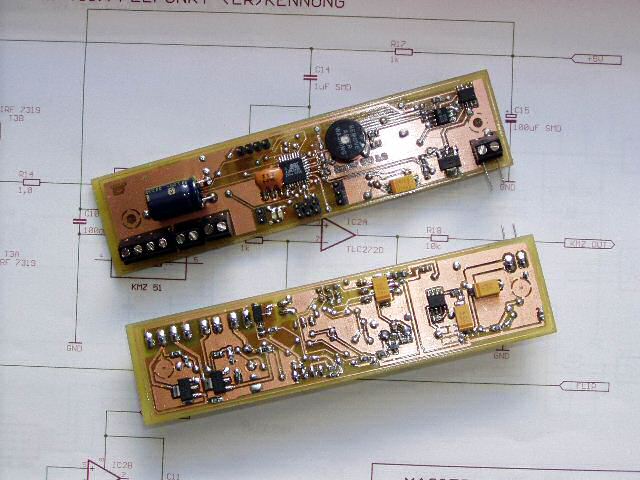

Für alle die nicht nach Manching kommen, hier ein kleiner Vorgeschmack des Magiers SMD.

Die ersten zwei Prototypen, na ja fast fertig....es fehlen noch zwei Kondensatoren 1uF SMD(1206),
leider konnten die bis jetzt noch nicht geliefert werden mad

Aber funktioniert trotzdem !!! KMZ kann halt nicht resettet werden !!


Die Frage ob man den "neusten" PC hat, beantwortet man sich, wenn man links neben der SPACE-Taste schaut !!!!
andreasweber

Poseidon

andreasweber

Registriert seit: Sep 2006

Wohnort: Straubing

Verein: Alleineflieger (leider!)

Beiträge: 1093

Status: Offline

Beitrag 125671 [Alter Beitrag25. Juli 2007 um 20:34]

[Melden] Profil von andreasweber anzeigen    andreasweber eine private Nachricht schicken   andreasweber besitzt keine Homepage    Mehr Beiträge von andreasweber finden

Was soll man(n) da sagen?!? Klasse!
*auchhabenwill*

Gruß Andy

Meine Texte sind nach irgendeiner Rechtschreibreform verfasst! Welche weiß ich selber nicht so genau! ;-)
http://www.ichwerdegooglebenutzenbevorichdummefragenstelle.com/
Scorpion_XIII

Poseidon

Scorpion_XIII

Registriert seit: Jun 2005

Wohnort:

Verein:

Beiträge: 1154

Status: Offline

Beitrag 125679 [Alter Beitrag25. Juli 2007 um 23:45]

[Melden] Profil von Scorpion_XIII anzeigen    Scorpion_XIII eine private Nachricht schicken   Besuche Scorpion_XIII's Homepage    Mehr Beiträge von Scorpion_XIII finden

big grin bounce Top!

t(h)rust in GARDENA
Kai Schneider

Epoxy-Meister


Moderator

Kai Schneider

Registriert seit: Sep 2002

Wohnort: Bielefeld / TRA 10588

Verein:

Beiträge: 401

Status: Offline

Beitrag 125684 [Alter Beitrag26. Juli 2007 um 07:43]

[Melden] Profil von Kai Schneider anzeigen    Kai Schneider eine private Nachricht schicken   Kai Schneider besitzt keine Homepage    Mehr Beiträge von Kai Schneider finden

Mann muss dich und deinen Arbeit einfach nur bewundern!

MfG Kai Schneider

With sufficient thrust, pigs fly just fine. However, this is not necessarily a good idea. It is hard to be sure where they are going to land, and it could be dangerous sitting under them as they fly overhead.
Tom

Grand Master of Rocketry


Administrator

Tom

Registriert seit: Aug 2000

Wohnort: Neustadt

Verein: T2 , SOL-1

Beiträge: 5256

Status: Offline

Beitrag 125685 [Alter Beitrag26. Juli 2007 um 07:55]

[Melden] Profil von Tom anzeigen    Tom eine private Nachricht schicken   Besuche Tom's Homepage    Mehr Beiträge von Tom finden

Zitat:
Original geschrieben von Kai Schneider

Mann muss dich und deine Arbeit einfach nur bewundern!



Das ist wohl wahr.
Es war eine weise Entscheidung den Uli mit dieser Aufgabe zu betrauen smile
Absolute Spitzenklasse ! Bin echt auf das Teil gespannt !!

Gruß
Tom





Geändert von Tom am 26. Juli 2007 um 07:56

icepic

SP-Schnüffler

icepic

Registriert seit: Okt 2003

Wohnort: Schönaich

Verein: Solaris-RMB e.V.;TRA #10579 L2;T2

Beiträge: 810

Status: Offline

Beitrag 131309 [Alter Beitrag25. Oktober 2007 um 21:14]

[Melden] Profil von icepic anzeigen    icepic eine private Nachricht schicken   Besuche icepic's Homepage    Mehr Beiträge von icepic finden

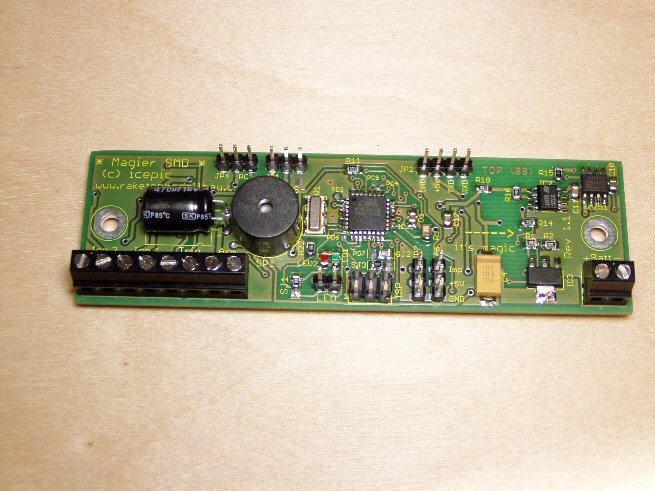

So es ist so weit, der erste MAGIER mit professionell gefertigter Platine !!!

Nachdem ich Anfang der Woche die Platinen bekommen habe, und auch noch die letzten fehlenden Bauteile
bei mir eingetroffen sind, habe ich mich gleich an die Arbeit gemacht und die ersten zwei Magier zusammen-
gelötet. Haben auch auf Anhieb so funktioniert wie ich mir das vorgestellt habe. Endlich mal keine Fädeldrahtkorrekturen auf der Platine fg

So sieht er nun aus:




Abmessungen: 100 x 30 mm
Gewicht: 23g

Anschlussmöglichkeiten:
- Versorgungspannung 9-15V (empfohlen 3 LiIon Zellen 11.1V 400mAh)
- 2 Zündkanäle ; Zünder überwacht; Funktion der Mosfets wird beim einschalten getestet;Mehrfachzündpulse
- 4 Servoanschlüsse (noch 3 bei RC-Empfängeranschluss)
- akustische Funktionskontrolle
- interne Leds o. ext. Anschluss

Verschiedene Betriebsarten(Modi):
1. Magier Mode - Timer u. Dentamagfunktion mit Triggerkontakt und Verzögerung magnetisches Ereignis nach Triggerung(Start)
2. Dentamag Classic Mode - ohne Triggerung magnetisches Ereignis (einfach einbauen und fliegen)
3. Dual Deployment Mode - ohne Triggerung(bei Start) und magnetisches Gipfelpunktereignis, dadurch Triggerung des Timers --> Hauptfallschirm
4. Doppeltimer. Mode - zwei im Bereich von 0 - 655,35s einstellbare Timer(1/100s-Auflösung)

Also ab sofort erhältlich:
fertig aufgebaut u. getestet
Preis so um die 40 Euro (entgültiger Preis in der nächsten Tagen)
zum Betrieb wir noch RS232-Schnittstellenwandler benötigt(der vom Salt o. anderer)

Gruß Uli

Die Frage ob man den "neusten" PC hat, beantwortet man sich, wenn man links neben der SPACE-Taste schaut !!!!
andreasweber

Poseidon

andreasweber

Registriert seit: Sep 2006

Wohnort: Straubing

Verein: Alleineflieger (leider!)

Beiträge: 1093

Status: Offline

Beitrag 131311 [Alter Beitrag25. Oktober 2007 um 21:28]

[Melden] Profil von andreasweber anzeigen    andreasweber eine private Nachricht schicken   andreasweber besitzt keine Homepage    Mehr Beiträge von andreasweber finden

Muhaha! Geniales Teil! Ich denk so einen Wünsch ich mir zu Weihnachten!

Gruß Andy
