Beitrag 7635496 , Der billigste Altimeter der Welt [Alter Beitrag17. Juli 2015 um 17:19]

[Melden] Profil von thomasm anzeigen    thomasm eine private Nachricht schicken   thomasm besitzt keine Homepage    Mehr Beiträge von thomasm finden

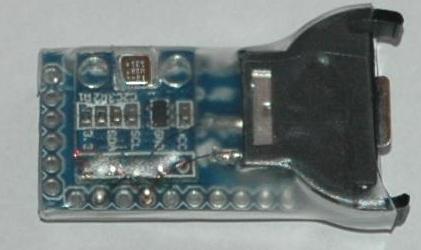

Ich hab die Idee schon etwas länger, aber jetzt hab ich sie endlich realisiert.
Ich wollte einen Altimeter haben der so billig ist, dass man ihn an Flugtagen an Kinder verschenken kann.

Der Altimeter basiert auf einem Arduino Pro mini und einem BMP180, als Stromversorgung dient eine CR2032
Vom Aufbau relativ ähnlich zu Leos Altimeter, mit dem billigeren Sensor und ohne Speicher und Mosfets.

Kosten Altimeter
arduino 1.62€
BMP180 1.25€
Batterie Halter 0.11€
CR2032 0.22€
Schrumpfschlauch/Kabel 0.10€
Summe 3.30€




Der Altimeter hat einen Kalman Filter und misst mit 64Hz.

Gewicht mit Batterie ca. 8g.

Mir fehlen aber noch ordentliche Datensätze um den besten Kalmangain auszurechnen.
Um die zu sammlen hab ich eine Version gebaut die, die Daten auf microsd speichert.

Auch muss ich noch den Stromverbrauch optimieren. (sleepmode nach dem Gipfel und die power led ausbauen)

Wenn man die Batterie nach dem Flug raus nimmt und wieder einsetzt blinkt er die letzte maximale Höhe in Metern aus.

Geändert von thomasm am 17. Juli 2015 um 17:20

Leo_N

Epoxy-Meister

Leo_N

Registriert seit: Jul 2003

Wohnort: Nähe Nürnberg

Verein: ROSCO SC USA

Beiträge: 268

Status: Offline

Beitrag 7635498 [Alter Beitrag17. Juli 2015 um 18:55]

[Melden] Profil von Leo_N anzeigen    Leo_N eine private Nachricht schicken   Besuche Leo_N's Homepage    Mehr Beiträge von Leo_N finden

Top cool

Gruß,

Leo

Meine Flotte @ https://www.leo.nutz.de/Rockets.php
WARAausKIEL

Wasserratte

WARAausKIEL

Registriert seit: Feb 2013

Wohnort: Kiel

Verein:

Beiträge: 776

Status: Offline

Beitrag 7635499 [Alter Beitrag17. Juli 2015 um 22:53]

[Melden] Profil von WARAausKIEL anzeigen    WARAausKIEL eine private Nachricht schicken   Besuche WARAausKIEL's Homepage    Mehr Beiträge von WARAausKIEL finden

:thumbup:
Bitte fertigstellen!
Marcel

If You Don't Try, You'll Never Know
heijo216

Epoxy-Meister

heijo216

Registriert seit: Jul 2012

Wohnort: 53505 Berg-Vellen

Verein: FAR/Solaris/LSC-Zülpich/AGM

Beiträge: 351

Status: Offline

Beitrag 7635500 [Alter Beitrag18. Juli 2015 um 10:13]

[Melden] Profil von heijo216 anzeigen    heijo216 eine private Nachricht schicken   heijo216 besitzt keine Homepage    Mehr Beiträge von heijo216 finden

Hallo Thomas,

klasse....Grüße aus der Eifel...

Heijo
AchimO

Poseidon

AchimO

Registriert seit: Jul 2014

Wohnort: Berlin

Verein: AGM

Beiträge: 1445

Status: Offline

Beitrag 7635501 [Alter Beitrag18. Juli 2015 um 12:40]

[Melden] Profil von AchimO anzeigen    AchimO eine private Nachricht schicken   AchimO besitzt keine Homepage    Mehr Beiträge von AchimO finden

Super! Ich wünschte, ich hätte auch solch günstige Bezugsquellen, oder geht da noch Zoll drauf?

Wäre natürlich gut, wenn der nicht nur an Kids auf Flugtagen verschenkt würde, sondern auch käuflich zu erwerben wäre.

Gruß Achim

laminare necesse est!

Im übrigen bin ich der Meinung, dass die Raketenvereine einem Verband beitreten sollten!
thomasm

Epoxy-Meister

Registriert seit: Jun 2013

Wohnort: Mechernich

Verein: AGM TRA

Beiträge: 464

Status: Offline

Beitrag 7635502 [Alter Beitrag18. Juli 2015 um 13:07]

[Melden] Profil von thomasm anzeigen    thomasm eine private Nachricht schicken   thomasm besitzt keine Homepage    Mehr Beiträge von thomasm finden

Nö, das ist ohne Zoll mit Versand aus China unter 22€ fällt weder zoll noch Einfuhrumsatzsteuer an.

Allerdings scheinen die Preise etwas gestiegen zu sein:

BMP180 1.35

Batterie Halter 10 Stück 1.12€

Arduino 1.77€

Die Preise scheinen recht stark zu schwanken, das hängt wohl vom Euro Dollar Kurs ab.
Mit den Preisen oben ist es insgesamt 26 cent mehr.

Geändert von thomasm am 18. Juli 2015 um 13:11

AchimO

Poseidon

AchimO

Registriert seit: Jul 2014

Wohnort: Berlin

Verein: AGM

Beiträge: 1445

Status: Offline

Beitrag 7635506 [Alter Beitrag18. Juli 2015 um 15:34]

[Melden] Profil von AchimO anzeigen    AchimO eine private Nachricht schicken   AchimO besitzt keine Homepage    Mehr Beiträge von AchimO finden

Hatte auch schon mal BMP085 direkt in China bestellt; einer von vier war "dead on arrival". Zum Glück hatte ich die vor dem Einlöten getestet.

Gern belegt einen der deutsche Zoll bei Bestellungen aus China mit einer mehrwöchigen "Zeitstrafe".

Gruß Achim

laminare necesse est!

Im übrigen bin ich der Meinung, dass die Raketenvereine einem Verband beitreten sollten!
Oliver Arend

Administrator


Administrator

Oliver Arend

Registriert seit: Aug 2000

Wohnort: Great Falls, VA, USA

Verein: RMV/Solaris/AGM/TRA L1/TCV/MDRA/NOVAAR

Beiträge: 8317

Status: Offline

Beitrag 7635512 [Alter Beitrag18. Juli 2015 um 17:38]

[Melden] Profil von Oliver Arend anzeigen    Oliver Arend eine private Nachricht schicken   Oliver Arend besitzt keine Homepage    Mehr Beiträge von Oliver Arend finden

Habe mir neulich auch einen Haufen Nanos, BMP180s und 3D-Magnetfeldsensoren (Skalarprodukt der Vektoren auf der Rampe und im Flug kleiner 0,34 => Auswurf) bestellt. Aber den Preis kann man nicht toppen ...

Großartiges Projekt auf jeden Fall, bitte ausführlich dokumentieren!

Oliver

Geändert von Oliver Arend am 18. Juli 2015 um 17:39

thomasm

Epoxy-Meister

Registriert seit: Jun 2013

Wohnort: Mechernich

Verein: AGM TRA

Beiträge: 464

Status: Offline

Beitrag 7635577 [Alter Beitrag07. August 2015 um 21:12]

[Melden] Profil von thomasm anzeigen    thomasm eine private Nachricht schicken   thomasm besitzt keine Homepage    Mehr Beiträge von thomasm finden

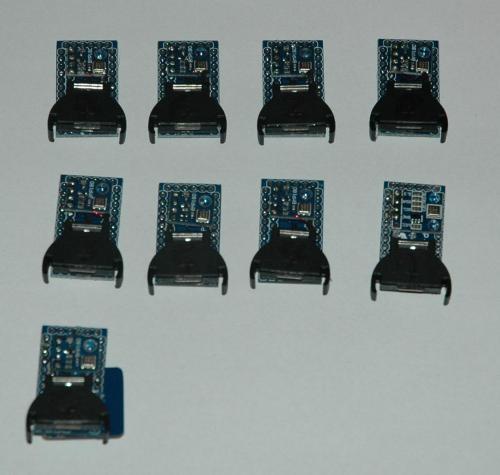

Die ersten sind fertig für Testflüge in Manching:


Den Stromvebrauch hab ich jetzt auf 3.5 mA im Flug und 18 microA nach dem Gipfelpunkt reduziert, damit sollte die Batterie einige Flüge halten.

Ich bastel gerade noch daran das Flugprofil mit 8Hz im eeprom zu loggen.

Der Preis pro Stück ist auf 3€ gefallen.


Geändert von thomasm am 07. August 2015 um 21:15

heijo216

Epoxy-Meister

heijo216

Registriert seit: Jul 2012

Wohnort: 53505 Berg-Vellen

Verein: FAR/Solaris/LSC-Zülpich/AGM

Beiträge: 351

Status: Offline

Beitrag 7635579 , Altimeter [Alter Beitrag07. August 2015 um 22:22]

[Melden] Profil von heijo216 anzeigen    heijo216 eine private Nachricht schicken   heijo216 besitzt keine Homepage    Mehr Beiträge von heijo216 finden

Hallo Thomas,

super, wir treffen uns ja in Manching.

Könntest Du Dir vorstellen, als optionales Modul, eine Zündstufe mit LiPo für ein einfaches Bergungssystem dazu zu bauen?

Grüße, Heijo
