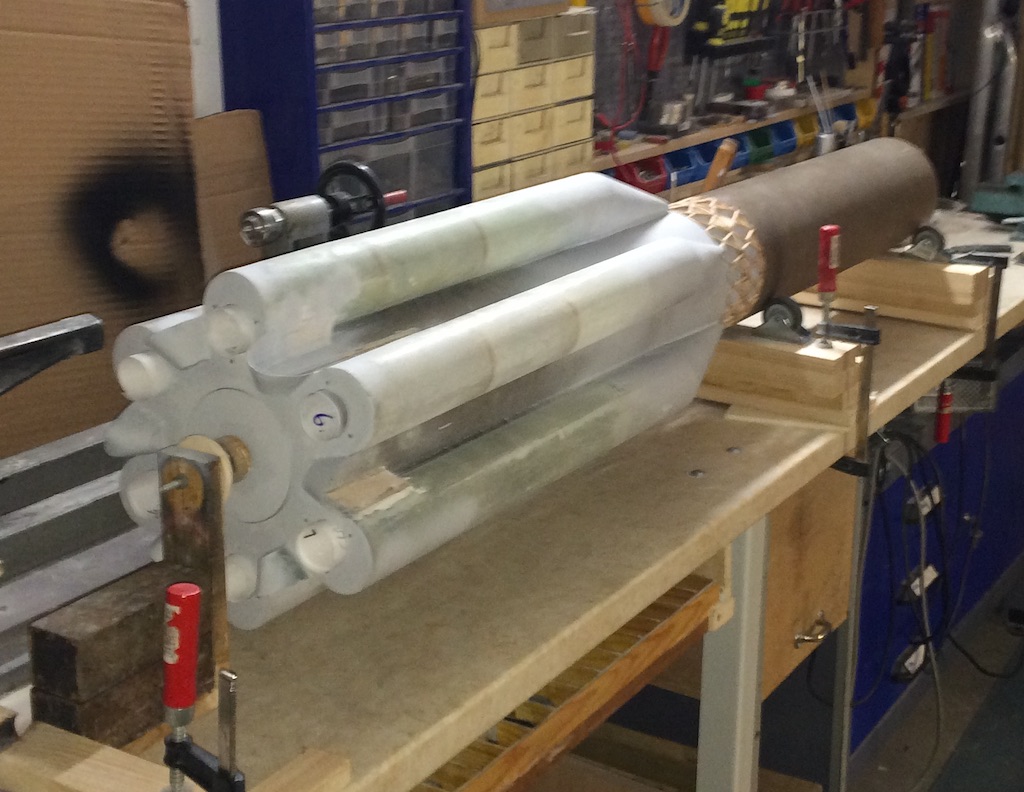

Das z.Z. milde Wetter hat mich angespornt nun auch die E-bay und die Spitze zu laminieren.  Leider ist mir trotz improvisierter, drehbaren Richtbank nicht eine 100%ige Ausrichtung beim aneinander kleben gelungen.  Außerdem bekomme ich Schwierigkeiten mit dem händeln des großen unförmigen Teils, da macht mir mein lahmer linker Arm zu schaffen.   So muß ich in der Querlage weiterbauen, was gerade beim spritzen und später Lackieren blöd ist. Ciao, Rolli
|
|
Rolli
Grand Master of Rocketry
Registriert seit: Sep 2000
Wohnort: Halberstadt
Verein: AGM TRA#09555 L2, T2
Beiträge: 3023
Status: Offline
|

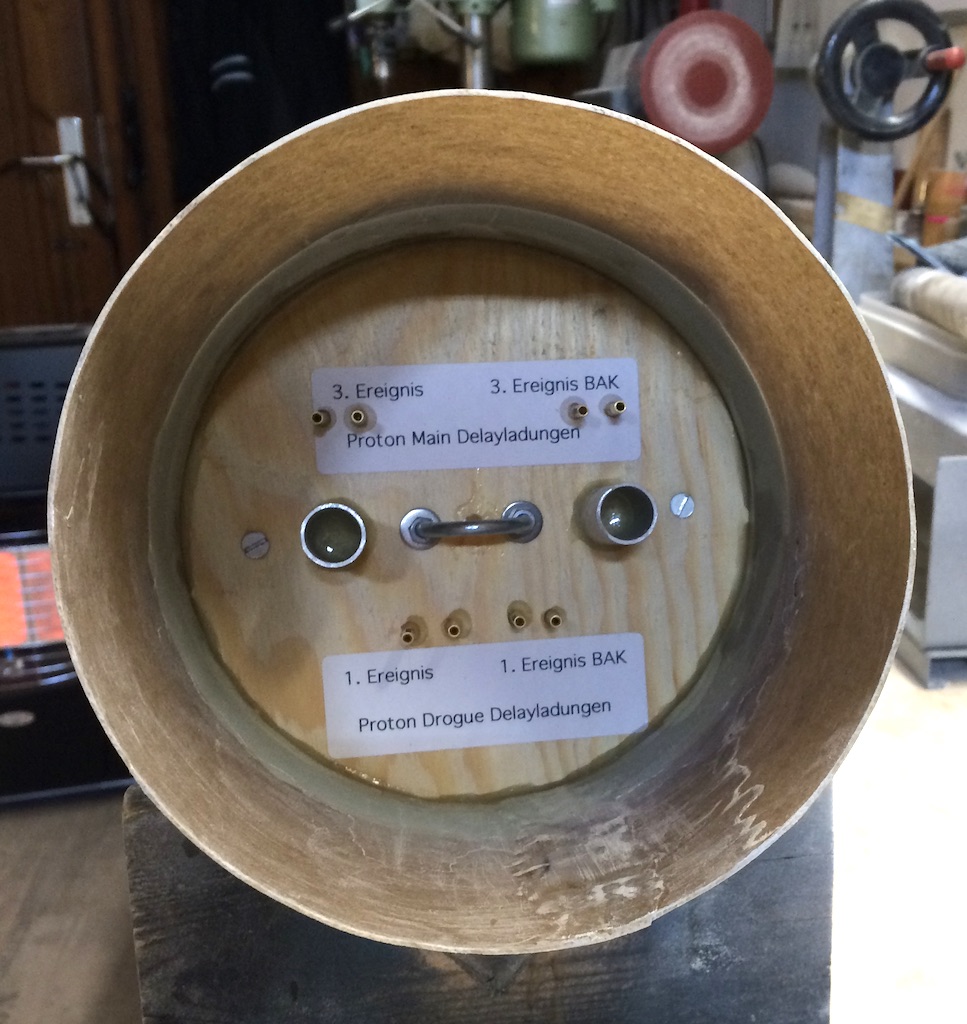

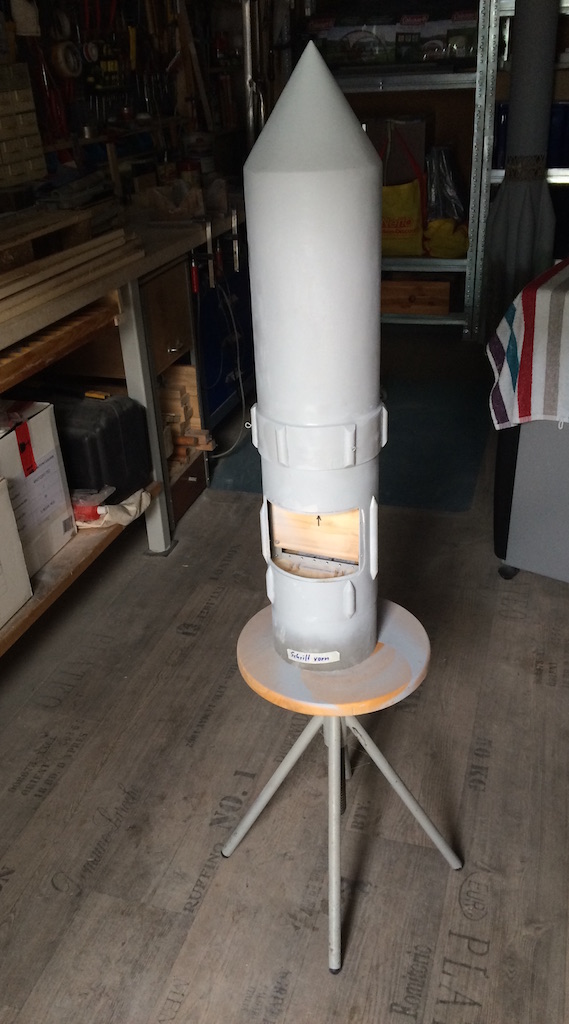

Nun sind alle Teile hergestellt und sogar schon teilweise gespachtelt und so halbwegs geschliffen. Bei derE-Bay muss der seitliche Zugang noch geschaffen werden. aus der Sicht von der Maintube sieht das so aus.  auf der anderen Seite sieht das genau so aus, nur ohne die 4 unteren Buchsen des 1. Ereignisses. Ich hab mal alles in der senkrechten zusammengesteckt um die Größenverhältnisse darzustellen. Richtfest! passt gerade noch so in die Werkstatt.  Ciao, Rolli
|
|
Diplom-Pyromane
SP-Schnüffler
Registriert seit: Jun 2007
Wohnort: Köln-Bonn
Verein: Solaris
Beiträge: 965
Status: Offline
|
Hallo Rolli,
sind das Röhrchen bzw. Durchführungen, durch die die Zünder geführt werden. Gibt es da eine 2. Kammer, die die Elektroniken vom Fallschirmraum abschottet oder sind die Durchführungen komplett dicht ?
Grüße
Thomas
|
|
Rolli
Grand Master of Rocketry
Registriert seit: Sep 2000
Wohnort: Halberstadt
Verein: AGM TRA#09555 L2, T2
Beiträge: 3023
Status: Offline
|
Zitat:
sind das Röhrchen bzw. Durchführungen, durch die die Zünder geführt werden. Gibt es da eine 2. Kammer, die die Elektroniken vom Fallschirmraum abschottet oder sind die Durchführungen komplett dicht ?
Das sind fest eingeklebte vergoldete Buchsen mit Federn, habe ich vor einiger Zeit von Andreas bekommen. Diese Stecker und Buchsen sind ganz große Klasse, ich habe die schon öfters verwendet. In jedem Fall komplett dicht. Auf der anderen Seite kann man bequem einen Draht anlöten. Die dazu passenden Stecker werden an den Leitungen nach unten bzw. Delayladungen (SN0) angelötet. Bei dem Ausstoß werden die Stecker mit herausgezogen. Rolli
|
|
Rolli
Grand Master of Rocketry
Registriert seit: Sep 2000
Wohnort: Halberstadt
Verein: AGM TRA#09555 L2, T2
Beiträge: 3023
Status: Offline
|

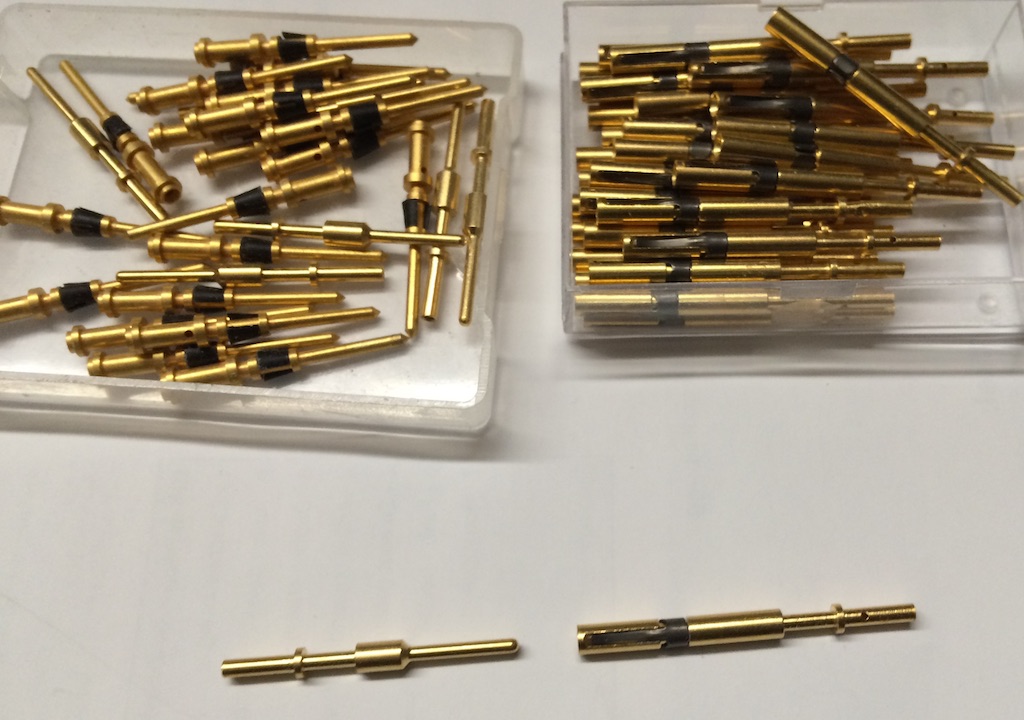

Ich habe mal ein paar Bilder gemacht um die Problematik Delayladungen und deren Anbindung zu verdeutlichen:  hier die vergoldeten Stecker und Buchsen  an den Steckern wird der SN0 angelötet in dem Papierröhrchen wird das SP eingefüllt und mit Tape zugeklebt. In dem aufgeklebten Aluröhrchen wird dann ganz bequem die Ladung eingesteckt.  Die E-Bay Tube habe ich nun aufgesägt.  An den Stirnspanten ist quer ein Aluwinkel mit Gewindelöchern zur Aufnahme der Elektronikplattformen angebracht.  Ach ja, logisch, dass alle freiliegenden Kontakte mit Schrumpfschlauch noch isoliert werden müssen Ciao, Rolli
|
|
Rolli
Grand Master of Rocketry
Registriert seit: Sep 2000
Wohnort: Halberstadt
Verein: AGM TRA#09555 L2, T2
Beiträge: 3023
Status: Offline
|

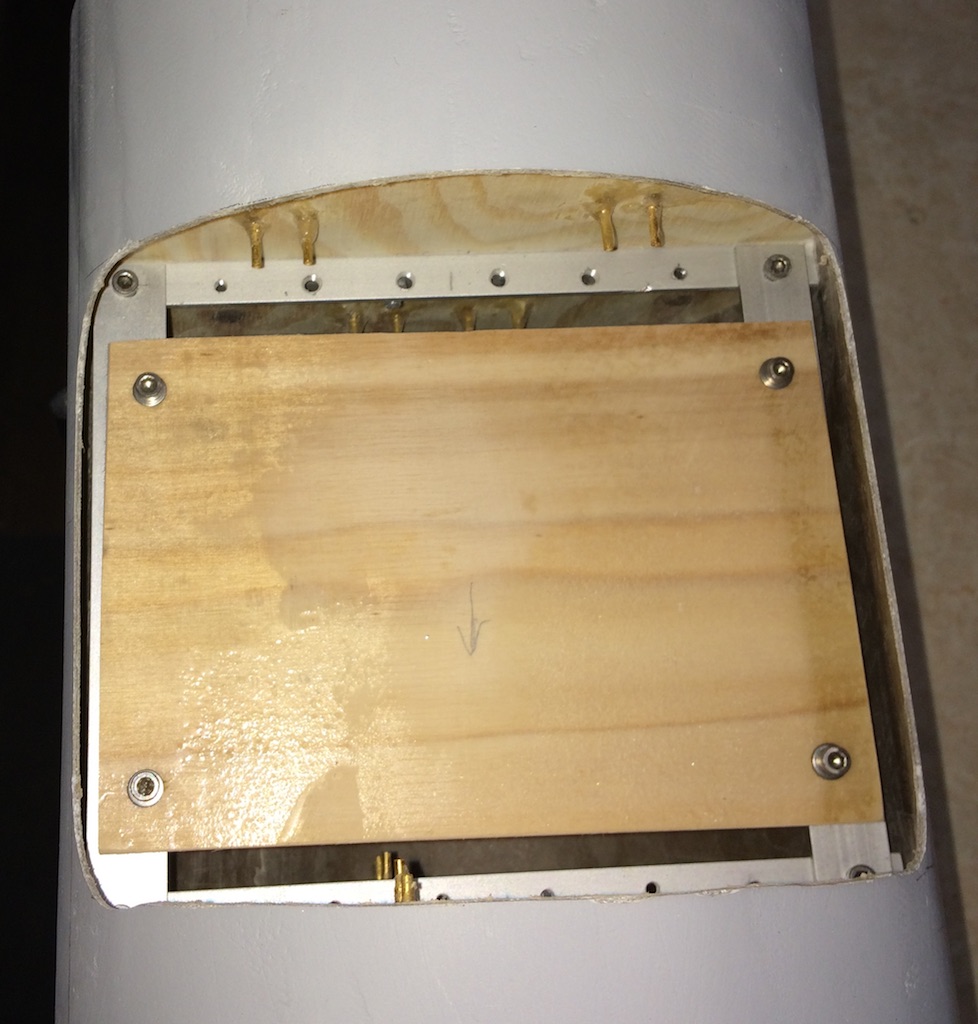

Heute bin ich dazu gekommen die E-Plattform einzubauen.  Eigentlich wollte ich zwei Plattformen in "Flugrichtung zur Verfügung stellen, was sich aber als nicht bequem einbaubar herausstellte. So bleibt es bei der "Quervariante". Die kann man quer hinein schieben und von oben mit den Schrauben bequem befestigen. 11x14,5 cm sind die Maße. Ich hoffe dass Louis damit auskommt.  Ciao, Rolli
|
|
Diplom-Pyromane
SP-Schnüffler
Registriert seit: Jun 2007
Wohnort: Köln-Bonn
Verein: Solaris
Beiträge: 965
Status: Offline
|
Vielen Dank für die Bilder. Ich kannte diese Variante noch nicht, ist etwas, was ich mal für die nächsten Projekte ins Auge fassen kann,
Grüße
Thomas
|
|
Rolli
Grand Master of Rocketry
Registriert seit: Sep 2000
Wohnort: Halberstadt
Verein: AGM TRA#09555 L2, T2
Beiträge: 3023
Status: Offline
|
Über die Feiertage hatte ich mir mal eine Pause gegönnt. Ich bin jedoch froh, dass ich das milde Wetter vor Weihnachten gut genutzt habe, denn bei den momentanen Außentemperaturen macht das bauen nicht wirklich Spaß. Trotzdem habe ich mit den Saaleelementen zwischen den oberen und unteren Abschnitt angefangen:
|
|
Rolli
Grand Master of Rocketry
Registriert seit: Sep 2000
Wohnort: Halberstadt
Verein: AGM TRA#09555 L2, T2
Beiträge: 3023
Status: Offline
|
Habe die Shearpinsröhrchen zwischen Spitze und Elektr.-Bay eingebaut. Das Gleiche muss noch zwischen Elektr.-Bay und zweite Stufe gemacht werden.
|
|
Rolli
Grand Master of Rocketry
Registriert seit: Sep 2000
Wohnort: Halberstadt
Verein: AGM TRA#09555 L2, T2
Beiträge: 3023
Status: Offline
|

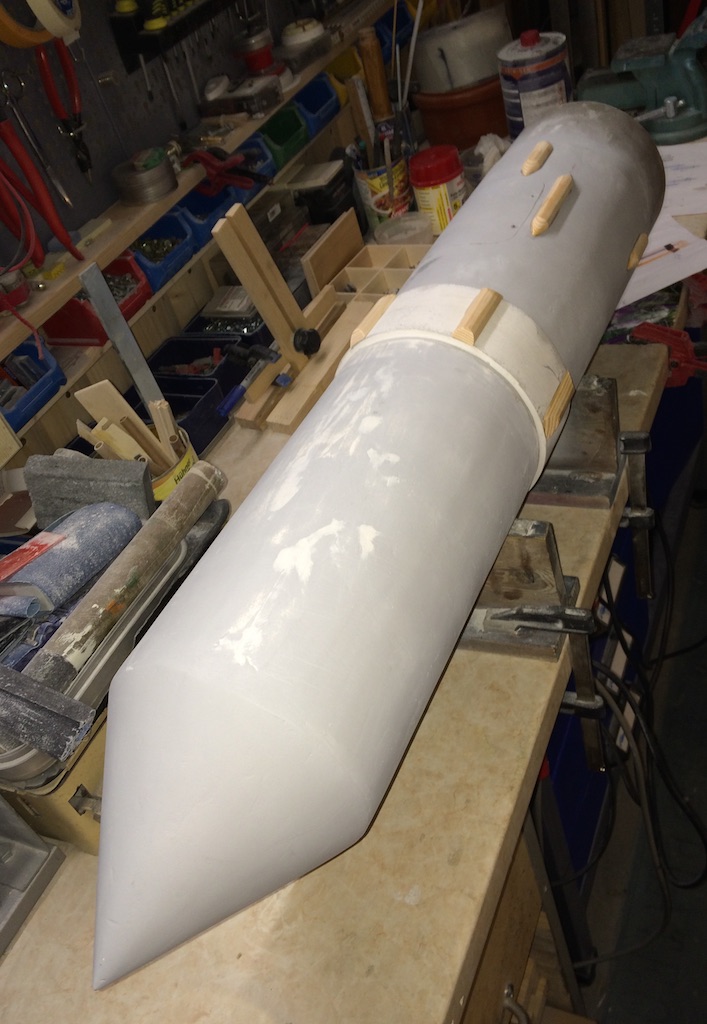

Die Shearpinsröhrchen sind fertig, die meisten Aufbauten sind drann. Nun sind "nur" noch Verschönerungsarbeiten fällig, wie kleine Ritzen und kleinere Unebenheiten spachteln und planschleifen. Sozusagen lackierfertig machen. Aber das zieht sich noch hin... Grüße, Rolli
|
|
|
