Beitrag 7645466 , 41 mm raketchen [Alter Beitrag20. September 2019 um 18:19]

[Melden] Profil von Lschreyer anzeigen    Lschreyer eine private Nachricht schicken   Lschreyer besitzt keine Homepage    Mehr Beiträge von Lschreyer finden

Mittwoch ist wieder Cansat-Deutschland, da starte ich seit Jahren die Raketen.
Da ist immer ein Probestart notwendig um die Höhenwinde zu erforschen.

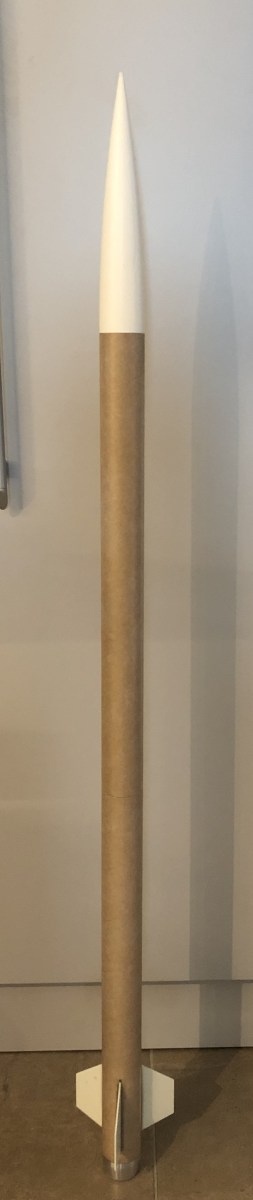

Mangels Material habe ich mich dann mal über meine Rest hergemacht und habe ein kleines Raketchen konstruiert, dass auf einem F40 ca. 700 m hoch fliegt. Damit ich es wieder finde wird es mit 2-Stufenbergung geborgen.

Hurra, ich baue mal wieder eine Rakete :-)

Es besteht aus einem LOC-Rohr und einer passenden Spitze, flossen sind aus 1,5mm GFK.

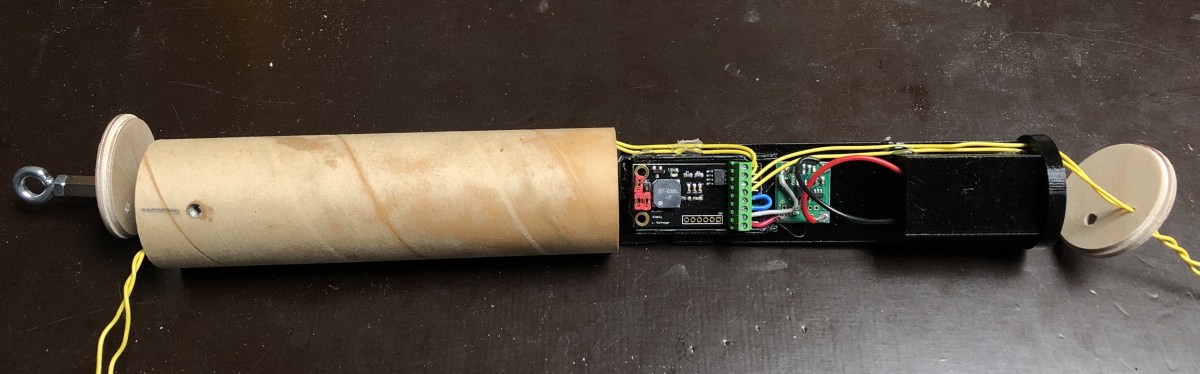

Die Ebay ist teils gedruckt, das Innenleben ist aus PETG gedruckt und fasst Akku, Magswitch und Simply, das Ganze Paket lässt sich herausschieben.

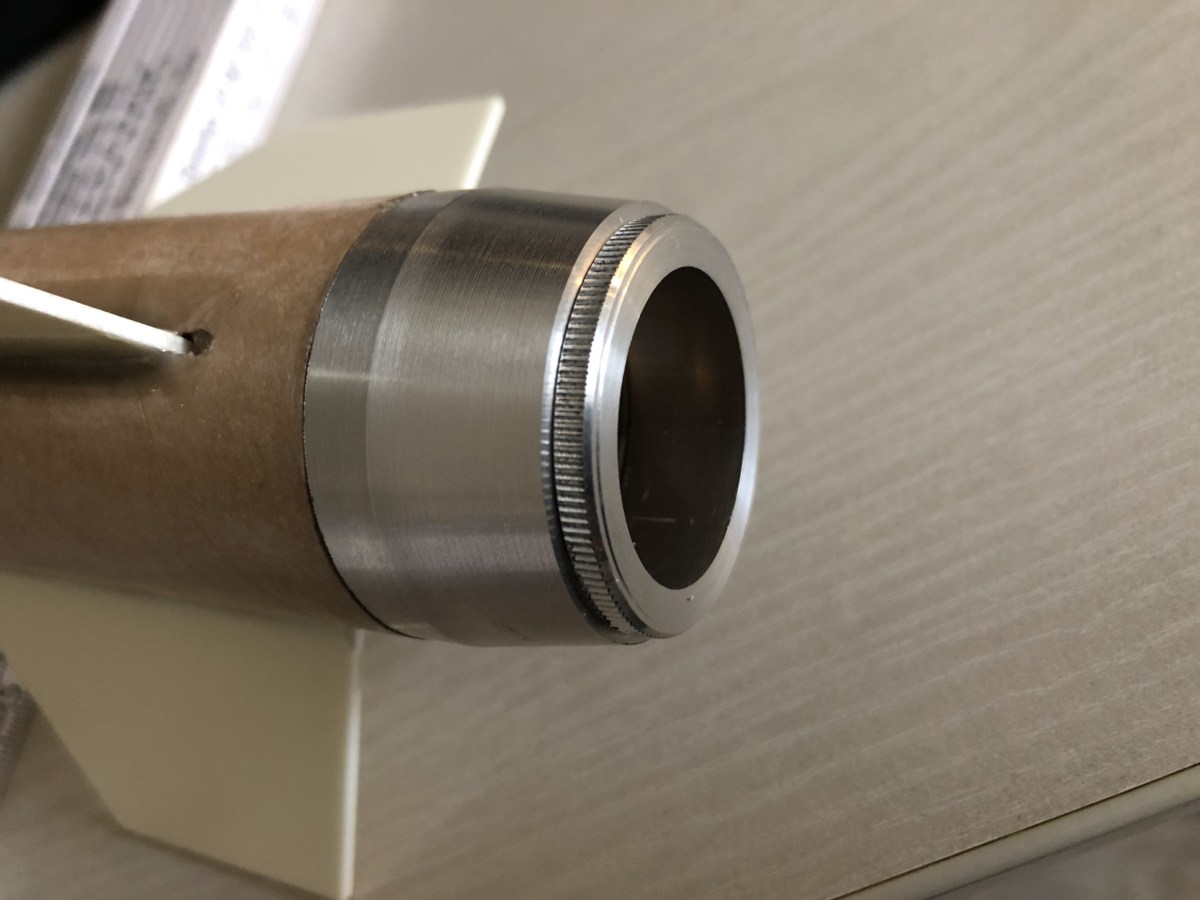

Hinten an ist noch ein Retainer aus Alu, den habe ich heute Nachmittag mit meiner ELS gedreht. Es hat ein M32,3x1mm Gewinde :-)






Always keep the pointy side up!
Lschreyer

Überflieger

Lschreyer

Registriert seit: Nov 2006

Wohnort: Zeven

Verein: AGM, L3

Beiträge: 1868

Status: Offline

Beitrag 7645467 [Alter Beitrag20. September 2019 um 18:29]

[Melden] Profil von Lschreyer anzeigen    Lschreyer eine private Nachricht schicken   Lschreyer besitzt keine Homepage    Mehr Beiträge von Lschreyer finden

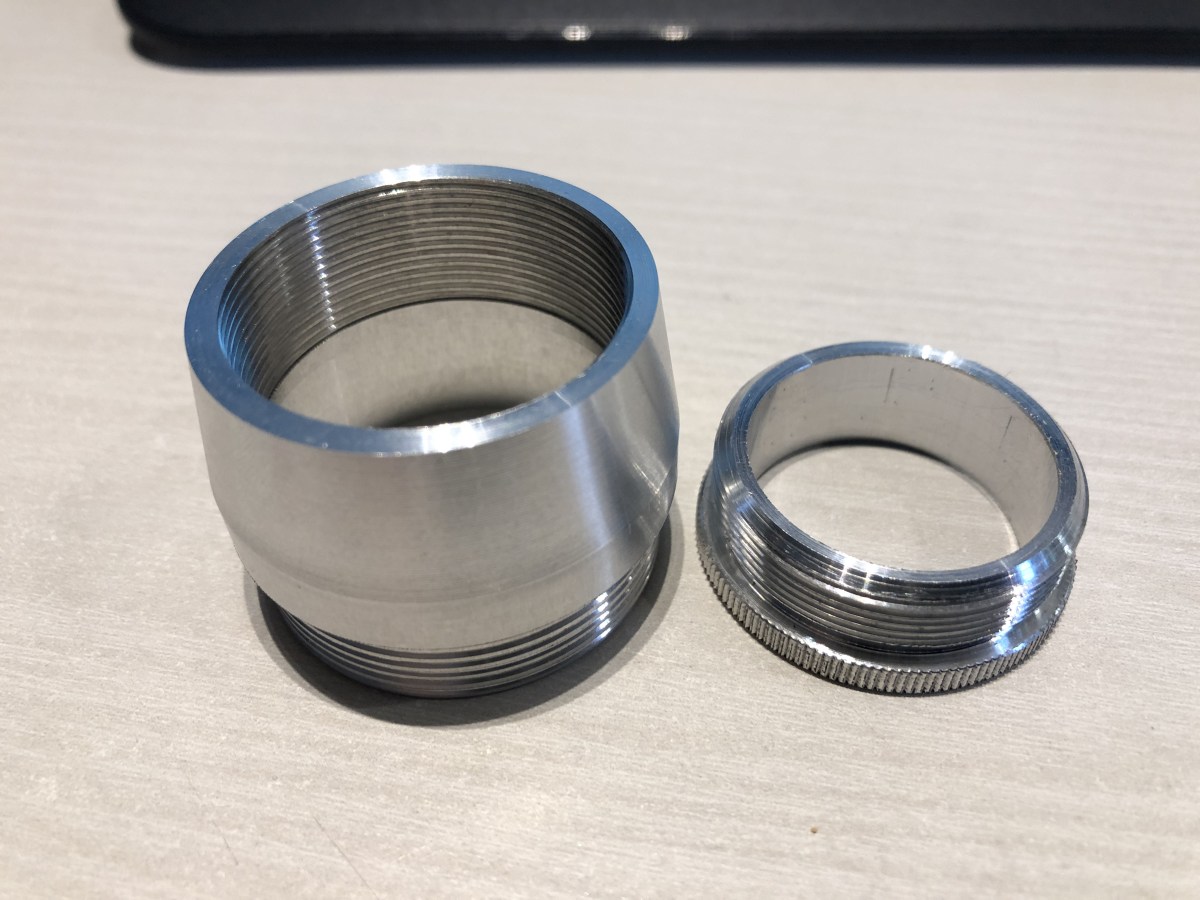

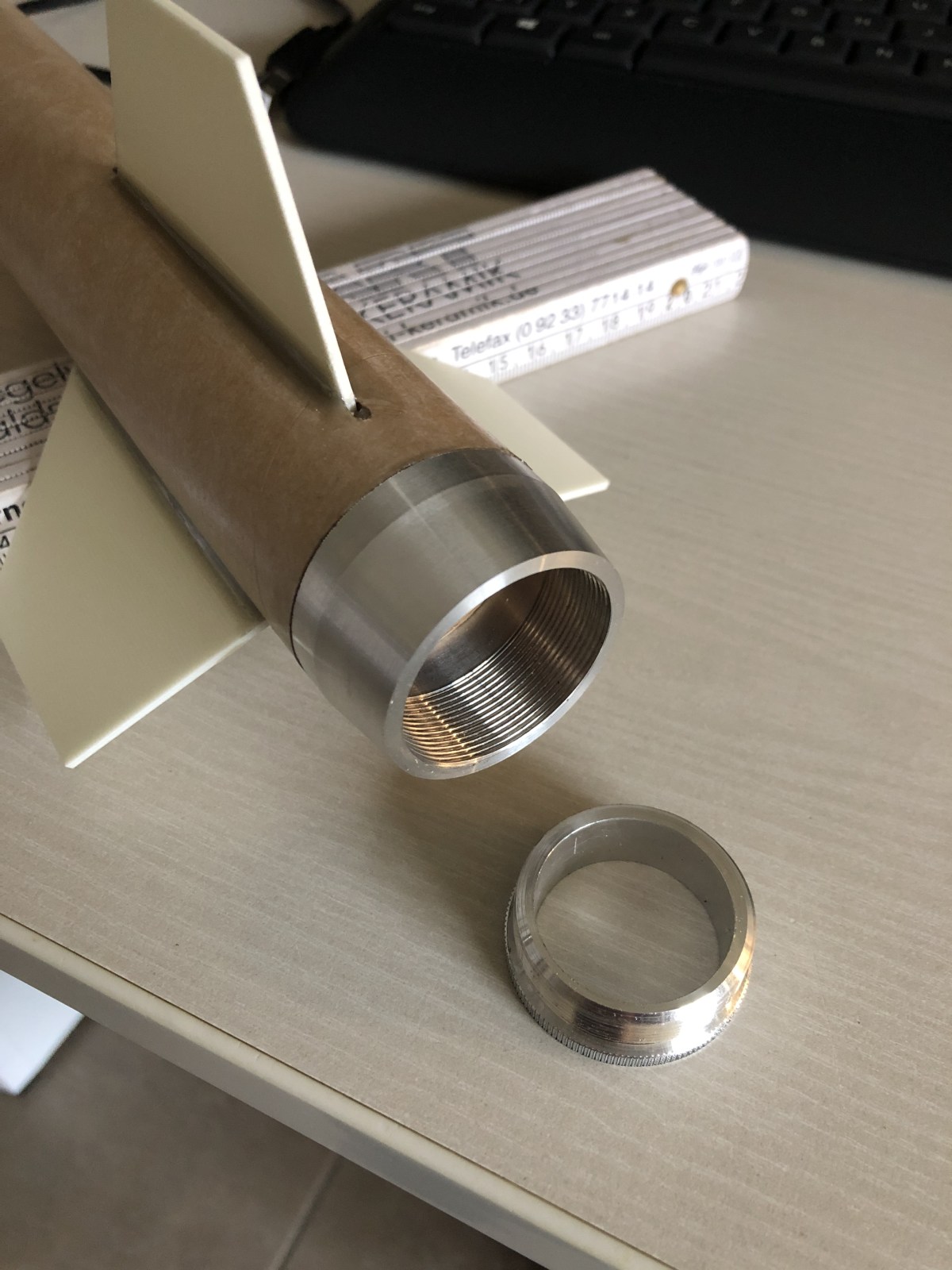

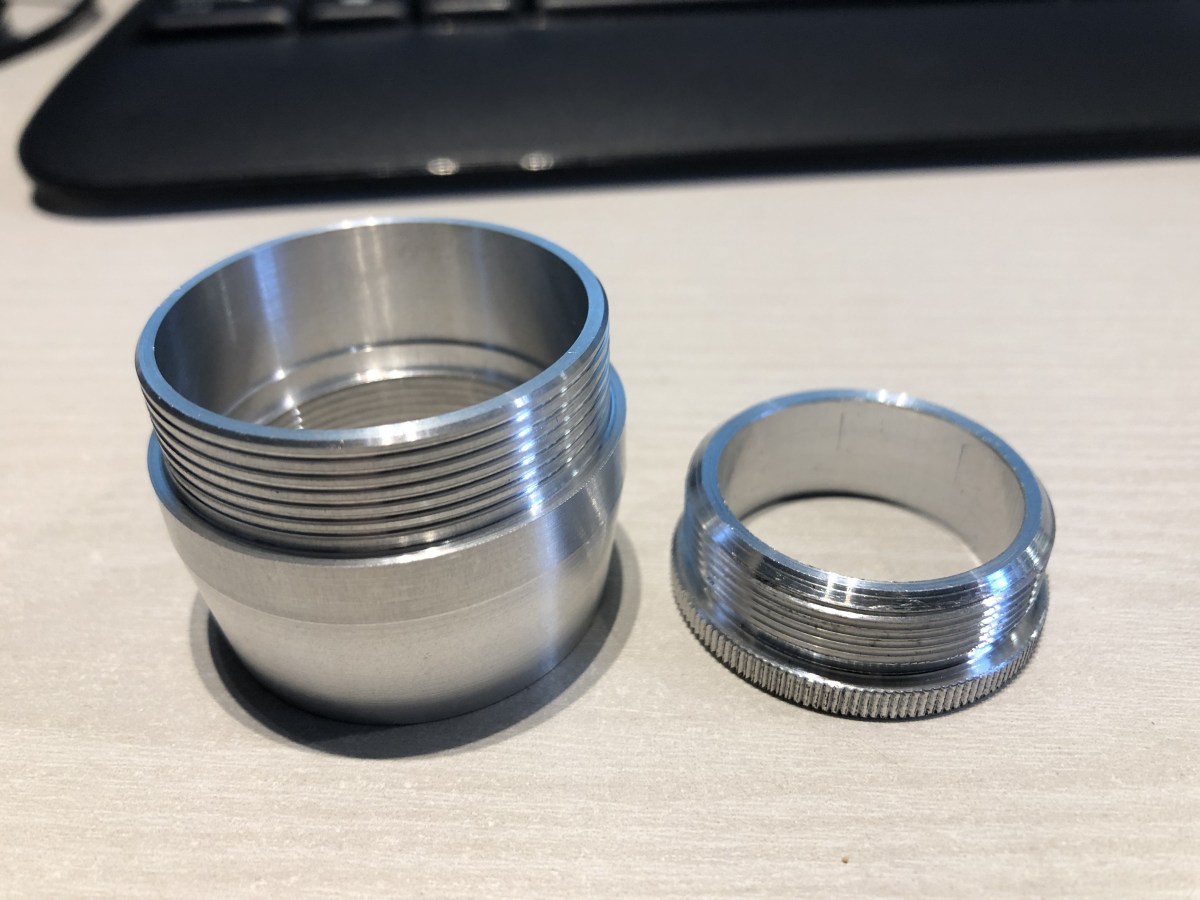

Hier noch Fotos vom Retainer aus Alu gedreht.
Er wurde soweit ausgehöhlt wie möglich um Gewicht zu sparen.

Gewinde, Freistich, Fasen und das Kegelige Ende habe ich mit meiner Leitspindelsteuerung ELS gedreht.



Always keep the pointy side up!
AchimO

Wasserratte

Registriert seit: Jul 2014

Wohnort: Berlin

Verein: AGM

Beiträge: 723

Status: Offline

Beitrag 7645468 [Alter Beitrag20. September 2019 um 22:50]

[Melden] Profil von AchimO anzeigen    AchimO eine private Nachricht schicken   AchimO besitzt keine Homepage    Mehr Beiträge von AchimO finden

Tolle Arbeit! War die Rändelung schon vorhanden oder hast du die auch selbst gemacht?

Gruß Achim

Schneiden, schleifen, schrumpfen, kleben: das ist Wara-Bauers Leben,
Danach schleifen, laminieren: So kann dem Drucktank nichts passieren!
Lschreyer

Überflieger

Lschreyer

Registriert seit: Nov 2006

Wohnort: Zeven

Verein: AGM, L3

Beiträge: 1868

Status: Offline

Beitrag 7645469 [Alter Beitrag21. September 2019 um 18:22]

[Melden] Profil von Lschreyer anzeigen    Lschreyer eine private Nachricht schicken   Lschreyer besitzt keine Homepage    Mehr Beiträge von Lschreyer finden

Habe ich gemacht, ist sehr einfach mit Rändelwerkzeug.

Always keep the pointy side up!
morob

Epoxy-Meister

morob

Registriert seit: Jul 2001

Wohnort: Berlin

Verein: DERA e.V.

Beiträge: 214

Status: Offline

Beitrag 7645475 [Alter Beitrag22. September 2019 um 10:26]

[Melden] Profil von morob anzeigen    morob eine private Nachricht schicken   Besuche morob's Homepage    Mehr Beiträge von morob finden

Hast Du den Simple mit Heisskleber angeklebt, Louis?
Lschreyer

Überflieger

Lschreyer

Registriert seit: Nov 2006

Wohnort: Zeven

Verein: AGM, L3

Beiträge: 1868

Status: Offline

Beitrag 7645476 [Alter Beitrag22. September 2019 um 14:15]

[Melden] Profil von Lschreyer anzeigen    Lschreyer eine private Nachricht schicken   Lschreyer besitzt keine Homepage    Mehr Beiträge von Lschreyer finden

Ja, den Magswitch auch. Das ist die einfachste Methode. Lässt sich auch gut wieder ablösen.
man muss natürlich schauen dass der Drucksensor frei liegt.

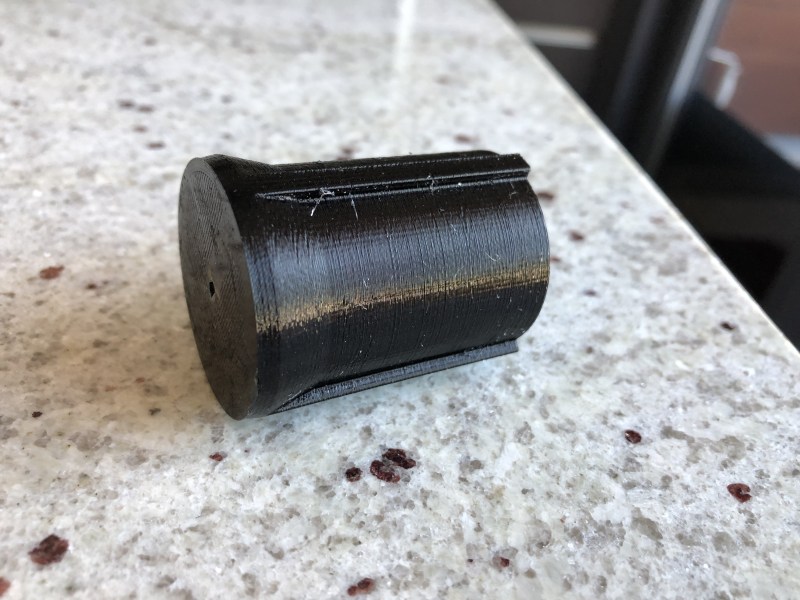

Heute habe ich mal schnell einen Kolben gedruckt, der wird dafür sorgen dass der Schirm nicht angekokelt wird.


Always keep the pointy side up!
Rolli

Grand Master of Rocketry

Rolli

Registriert seit: Sep 2000

Wohnort: Halberstadt

Verein: AGM TRA#09555 L2, T2

Beiträge: 2615

Status: Offline

Beitrag 7645477 [Alter Beitrag23. September 2019 um 11:02]

[Melden] Profil von Rolli anzeigen    Rolli eine private Nachricht schicken   Besuche Rolli's Homepage    Mehr Beiträge von Rolli finden

wieder mal ein Sahnestückchen! smile smile smile
Grüße, Rolli
Oli4

Überflieger

Oli4

Registriert seit: Sep 2000

Wohnort: Hessisch Sibirien

Verein: AGM e.V., TRA #9082 L2

Beiträge: 1561

Status: Offline

Beitrag 7645511 [Alter Beitrag28. September 2019 um 10:17]

[Melden] Profil von Oli4 anzeigen    Oli4 eine private Nachricht schicken   Besuche Oli4's Homepage    Mehr Beiträge von Oli4 finden

Zitat:
Original geschrieben von Lschreyer

Hier noch Fotos vom Retainer aus Alu gedreht.
Er wurde soweit ausgehöhlt wie möglich um Gewicht zu sparen.

Gewinde, Freistich, Fasen und das Kegelige Ende habe ich mit meiner Leitspindelsteuerung ELS gedreht.


%Bild1 %Bild2




Sieht Klasse aus -tolle Arbeit!, Louis!

Gruß,
Oli4

AGM e.V., TRA #9082 L2

http://www.t-rocketry.de - "Speak low, speak slow and don´t talk too much." - John Wayne
