So... Die Vorlagen sind bis auf das Offset fertig:

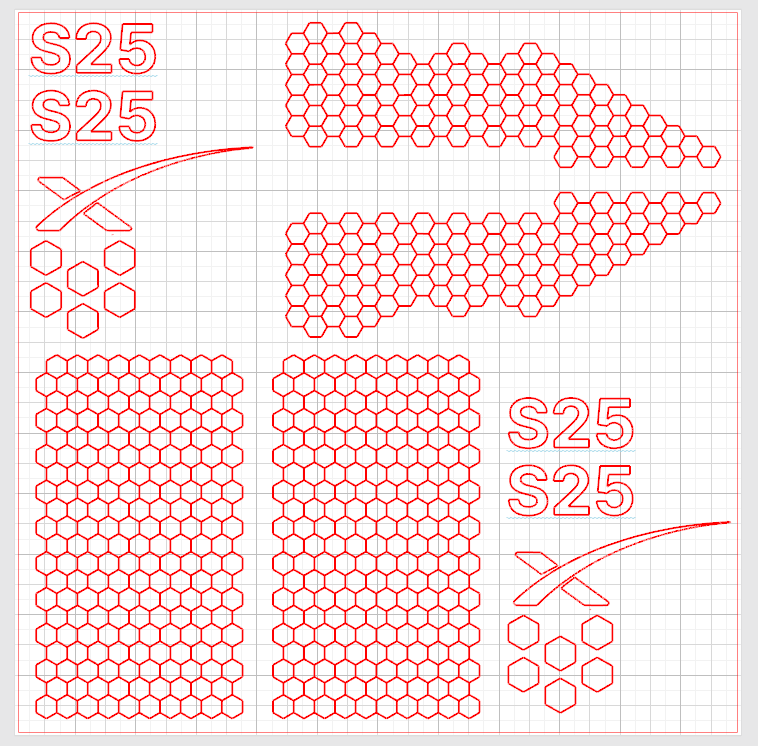

Hier die Tiles mit einem Zwischenraum von 0,5mm:



Wenn ich das nicht geschnitten und entgittert bekomme (muss ich testen) dann müssen wir den Zwischenraun zwischen den Kacheln auf einen Millimeter aufblasen.
Ich werf mal flott den Plotter an und teste an nem kleinen Stück
McTschegsn

Epoxy-Meister

McTschegsn

Registriert seit: Mai 2022

Wohnort: Dreieich

Verein: AGM

Beiträge: 452

Status: Offline

Beitrag 7658003 [Alter Beitrag09. März 2024 um 08:09]

[Melden] Profil von McTschegsn anzeigen    McTschegsn eine private Nachricht schicken   Besuche McTschegsn's Homepage    Mehr Beiträge von McTschegsn finden

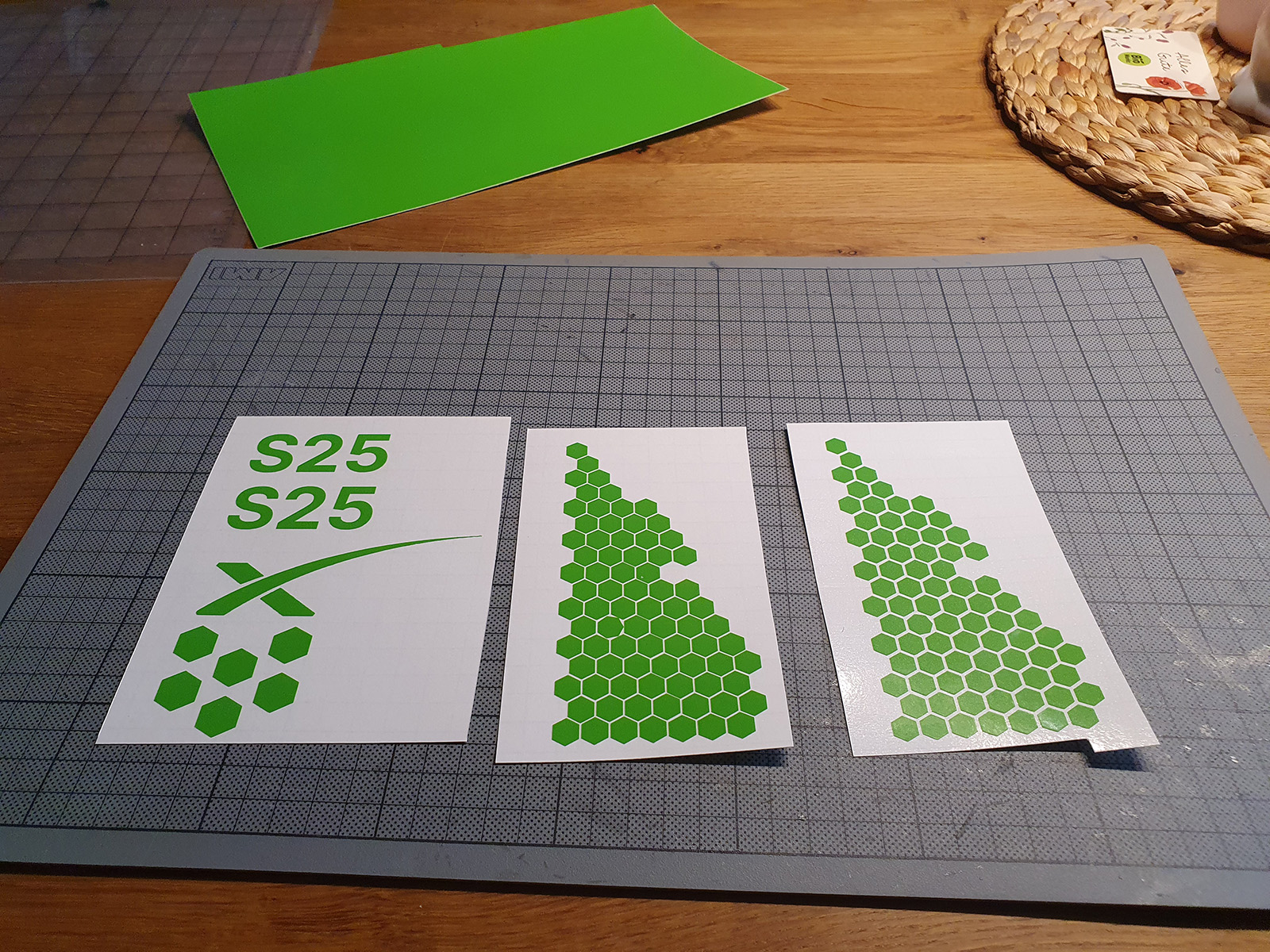

So. Funktionieren tut auch 0,5mm Abstand. Bis auf eine Kachel die sich irgendwie zum Mehr als 6 Eck mutiert hat schauts doch schonmal ganz grün aus smile
Ich pack da noch Transferfolie drauf und tu Dir das mal in nen Umschlag und schick das die Tage zu Dir Rolli, dann kannst nochmal schauen wegen der Größe.
Die Kachelfläche ist die hinter dem vorderen Flügel.
Schaust mal bitte ob das von der Größe her so passt. Wenn ich mich nicht verpeilt habe sollte es das tun.
Sobald Du das OK gibst und die matte schwarze Folie angekommen ist leg ich los.


Rolli

Grand Master of Rocketry

Rolli

Registriert seit: Sep 2000

Wohnort: Halberstadt

Verein: AGM TRA#09555 L2, T2

Beiträge: 3024

Status: Offline

Beitrag 7658004 [Alter Beitrag09. März 2024 um 08:13]

[Melden] Profil von Rolli anzeigen    Rolli eine private Nachricht schicken   Rolli besitzt keine Homepage    Mehr Beiträge von Rolli finden

Ok, dann warte ich mal auf Post.
Ciao Rolli
McTschegsn

Epoxy-Meister

McTschegsn

Registriert seit: Mai 2022

Wohnort: Dreieich

Verein: AGM

Beiträge: 452

Status: Offline

Beitrag 7658023 [Alter Beitrag11. März 2024 um 16:55]

[Melden] Profil von McTschegsn anzeigen    McTschegsn eine private Nachricht schicken   Besuche McTschegsn's Homepage    Mehr Beiträge von McTschegsn finden

Heut eingeworfen. Und die Folie ist auch auf dem Weg. Sollte morgen eintreffen wenn alles passt.
Rolli

Grand Master of Rocketry

Rolli

Registriert seit: Sep 2000

Wohnort: Halberstadt

Verein: AGM TRA#09555 L2, T2

Beiträge: 3024

Status: Offline

Beitrag 7658028 [Alter Beitrag12. März 2024 um 15:01]

[Melden] Profil von Rolli anzeigen    Rolli eine private Nachricht schicken   Rolli besitzt keine Homepage    Mehr Beiträge von Rolli finden

Neuigkeiten vom Starshipbau:
Die fertige Ebay mit Elektronik etc. von Louis ist wieder bei mit in der Werkstatt.
Hier der eingebaute Akkublock mit den beiden Magswitchs:

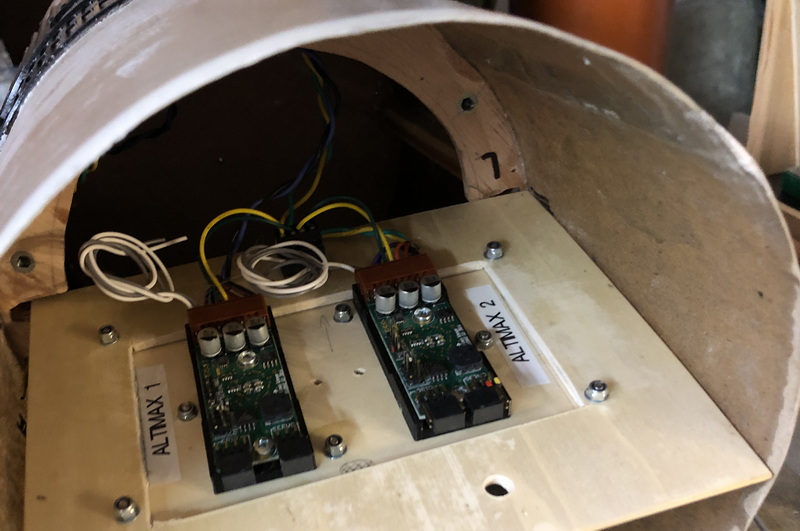

Die beiden Altimaxe

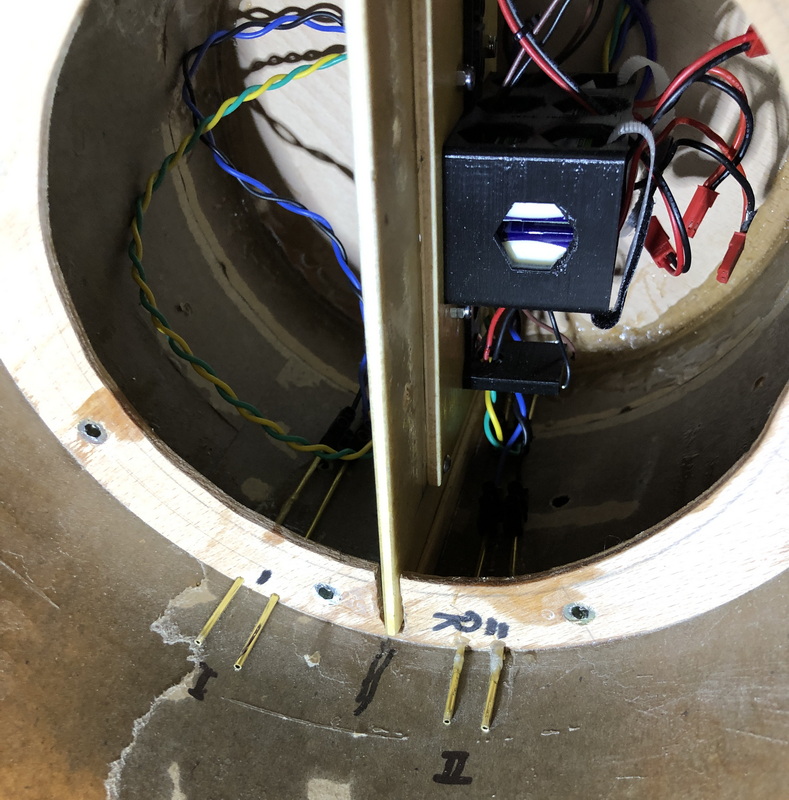

Die Kabeldurchbrüche mit den Buchsen für die Ausstoßladungen

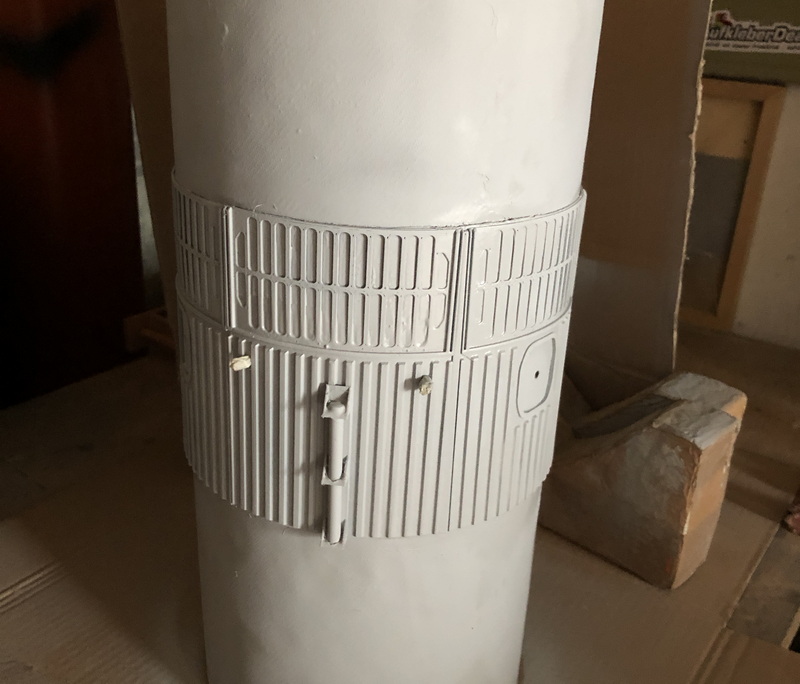

von außen die gedruckten Stringers mit den Platzhaltern für die Gridfinns und den verlängerten Treibstoffleitungen.

Da hat mir Louis wieder mal sehr geholfen. Danke dafür.
Ciao, Rolli

Geändert von Rolli am 12. März 2024 um 15:07

Rolli

Grand Master of Rocketry

Rolli

Registriert seit: Sep 2000

Wohnort: Halberstadt

Verein: AGM TRA#09555 L2, T2

Beiträge: 3024

Status: Offline

Beitrag 7658031 [Alter Beitrag13. März 2024 um 12:27]

[Melden] Profil von Rolli anzeigen    Rolli eine private Nachricht schicken   Rolli besitzt keine Homepage    Mehr Beiträge von Rolli finden

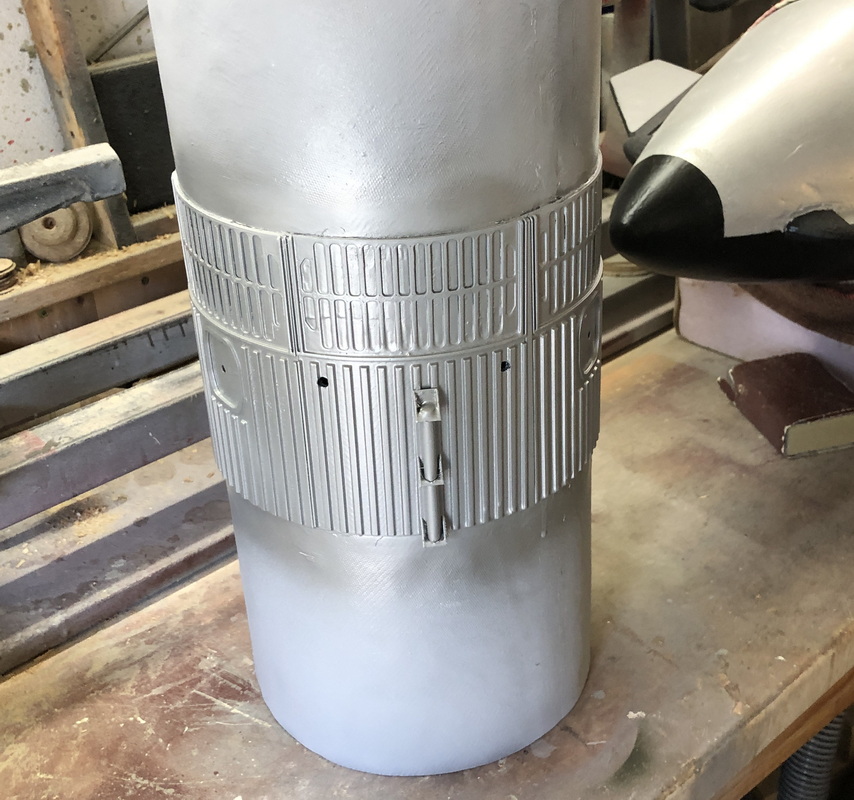

Den Doppelkuppler habe ich nun versilbert.

@McTschegsn, habe heute die grünen Kacheln erhalten. Sieht sehr gut aus, bis auf die Farbe big grin big grin big grin
ich pinne die Teile mal an der richtigen Stelle an und mache Fotos. Dann siehst Du ob's passt.
Ciao, Rolli
McTschegsn

Epoxy-Meister

McTschegsn

Registriert seit: Mai 2022

Wohnort: Dreieich

Verein: AGM

Beiträge: 452

Status: Offline

Beitrag 7658032 [Alter Beitrag13. März 2024 um 13:05]

[Melden] Profil von McTschegsn anzeigen    McTschegsn eine private Nachricht schicken   Besuche McTschegsn's Homepage    Mehr Beiträge von McTschegsn finden

Naja eher siehst Du obs passt smile Größer und kleiner machen der Kacheln so wie sie sind ist nicht wirklich das Problem. Da kannst sagen wie Dus brauchst aber ich denk wir haben das vernünftig getroffen mit den Maßen.
Die matte Folie ist schon in der Packstation smile

Son bissl grün kann doch auch ganz schick sein big grin

Wenn irgendwas größer oder kleiner sein soll brauch ich eigentlich nur nen Referenzmass. Dann krieg ich das hin.

Geändert von McTschegsn am 13. März 2024 um 13:06

Rolli

Grand Master of Rocketry

Rolli

Registriert seit: Sep 2000

Wohnort: Halberstadt

Verein: AGM TRA#09555 L2, T2

Beiträge: 3024

Status: Offline

Beitrag 7658034 [Alter Beitrag13. März 2024 um 15:23]

[Melden] Profil von Rolli anzeigen    Rolli eine private Nachricht schicken   Rolli besitzt keine Homepage    Mehr Beiträge von Rolli finden

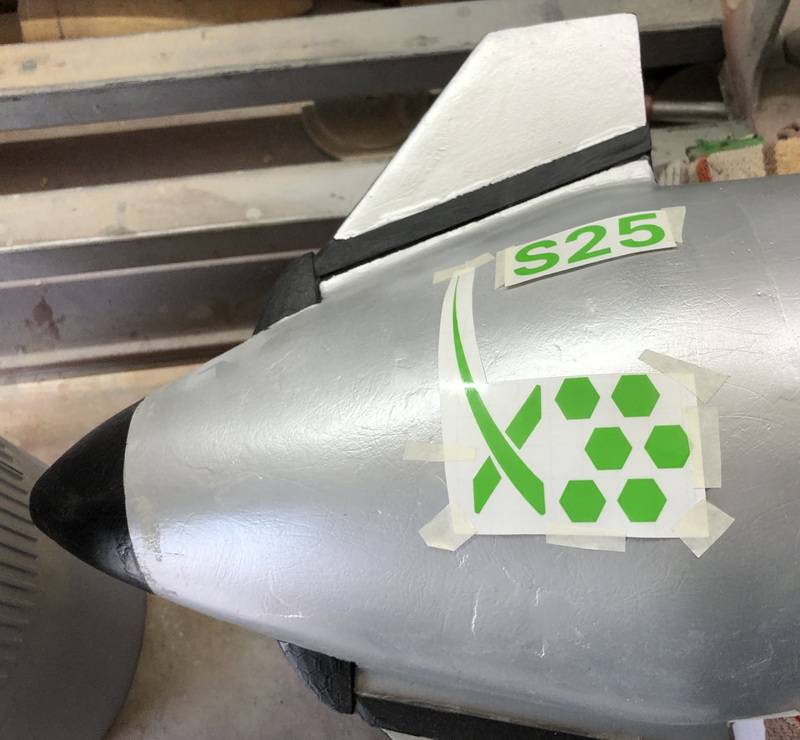

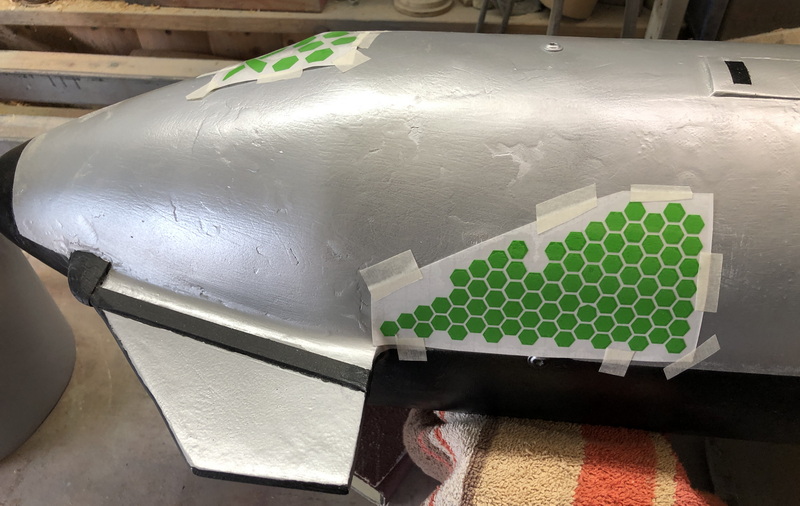

Wie du sicher siehst, sind vor allem das Logo und die Zahlen zu groß. Die Kacheln sollten aber vielleicht auch etwas kleiner sein. Der 1mm Abstand Kachel zu Kachel ist besser als der 0,5mm. Sieht trotzdem filigran und gut aus, aber je weiter man weg ist, um so undeutlicher wird es dann.
Frage: sollte ich bei der Unterseite der Finns lieber noch mal mit Silber übersprühen, damit die Zwischenräume der Kacheln dann deutlicher werden?
Du fragst nach einem Referenzmaß? Wenn ich meinetwegen S25, Breite ,Höhe ausmesse und Dir dann schreibe wie ich es mir vorstelle, wäre das dann eine Hilfe?
Rolli
Rolli

Grand Master of Rocketry

Rolli

Registriert seit: Sep 2000

Wohnort: Halberstadt

Verein: AGM TRA#09555 L2, T2

Beiträge: 3024

Status: Offline

Beitrag 7658035 [Alter Beitrag13. März 2024 um 15:30]

[Melden] Profil von Rolli anzeigen    Rolli eine private Nachricht schicken   Rolli besitzt keine Homepage    Mehr Beiträge von Rolli finden


Hier mal ein Originalbild auf dem man gut das Verhältnis Schrift zu Kacheln abschätzen kann.
Andreas B.

Grand Master of Rocketry

Andreas B.

Registriert seit: Nov 2002

Wohnort: Freistaat Sachsen

Verein: AGM (P2,L2) TRA#9711

Beiträge: 5242

Status: Offline

Beitrag 7658036 [Alter Beitrag13. März 2024 um 17:44]

[Melden] Profil von Andreas B. anzeigen    Andreas B. eine private Nachricht schicken   Besuche Andreas B.'s Homepage    Mehr Beiträge von Andreas B. finden

Zitat:
Original geschrieben von Rolli

%Bild1
Hier mal ein Originalbild...



Wow, ein echt klasse Foto smile !

Andreas

Nicht quatschen, machen ;-)!
