Hallo Ralf, spricht erstmal nichts dagegen, aber ich würde darauf achten, dass die Pins vom LoRa-Modul nicht in den Akku hineinstechen können. Und möglichst den GPS-Empfänger auf der Rampe so anordnen, dass er vom Profilstab abgewandt ist.
Bin schon auf deine Erfahrungen gespannt.
Gruß Achim
laminare necesse est!
Im übrigen bin ich der Meinung, dass die Raketenvereine einem Verband beitreten sollten!
|
RalfB
Grand Master of Rocketry
Moderator
Registriert seit: Apr 2004
Wohnort:
Verein: AGM, Tripoli L2
Beiträge: 2809
Status: Offline
|
Zitat: Original geschrieben von AchimO
Hallo Ralf, spricht erstmal nichts dagegen, aber ich würde darauf achten, dass die Pins vom LoRa-Modul nicht in den Akku hineinstechen können. Und möglichst den GPS-Empfänger auf der Rampe so anordnen, dass er vom Profilstab abgewandt ist.
Bin schon auf deine Erfahrungen gespannt.
Gruß Achim
# Hallo Achim, der Akku soll auf die andere Seite, da wo die silberne HF Abdeckung ist. Auf die Funktion des ganzen bin ich auch gespannt. Auf jeden Fall ließ sich das Ganze problemlos in Betrieb nehmen. Ich bin auf die Reichweite gespannt. Gruß Ralf
#Don’t Look Up
|
AchimO
Poseidon
Registriert seit: Jul 2014
Wohnort: Berlin
Verein: AGM
Beiträge: 1513
Status: Offline
|
Ja, vielleicht solltest du auf der Oberseite die Pins des LoRa-Moduls noch etwas abkneifen, die stehen etwas über. Ich weiß aber nicht, wie breit dein Akku ist.
Was die Reichweite betrifft, habe ich keine große Sorge, vom Mais- oder Getreidefeld bzw. tiefen Wald mal abgesehen. Aber ich könnte noch mal einen Reichweitentest machen auf einem Acker.
Gruß Achim
laminare necesse est!
Im übrigen bin ich der Meinung, dass die Raketenvereine einem Verband beitreten sollten!
|
RalfB
Grand Master of Rocketry
Moderator
Registriert seit: Apr 2004
Wohnort:
Verein: AGM, Tripoli L2
Beiträge: 2809
Status: Offline
|
#Don’t Look Up
|
RalfB
Grand Master of Rocketry
Moderator
Registriert seit: Apr 2004
Wohnort:
Verein: AGM, Tripoli L2
Beiträge: 2809
Status: Offline
|
Hallo Achim,
heute hat das LoRa-Tracking bei zwei Flügen bestens funktioniert. Es waren aber auch beste Voraussetzungen. Blauer Himmel kaum Wind. Die Landungen waren alle im Umkreis von 50m. Also noch keine Herausforderung an die Reichweite. Es hat schnell den Fix gefunden und m.E. auch nicht wieder verlohren. Im Sender hatte ich einen 280 mA Akku eingebaut. Der hat ca. zwei Stunden gesendet und ist jetzt auf 3.8V runter. Wenn es dieses Jahr einen Nicolaunch gibt, wird der Reichweitentest bestimmt noch nachgeholt.
Gruß Ralf
#Don’t Look Up
|
Roman
Archiv-Moderator
Registriert seit: Feb 2001
Wohnort:
Verein: Ramog
Beiträge: 1972
Status: Offline
|
Hallo Achim, Mein Bausatz ist mittlerweile auch gelötet und tut wie er soll, vielen lieben Dank! Ein passendes Gehäuse und Akkus konstruiere und drücke ich auch bald. Ich kann dann bei Bedarf auch gleich mehrere drucken und verteilen Viele Grüße Roman
'Technisch gesehen hat alles funktioniert!' -Ich (oft kopiert)
|
RalfB
Grand Master of Rocketry
Moderator
Registriert seit: Apr 2004
Wohnort:
Verein: AGM, Tripoli L2
Beiträge: 2809
Status: Offline
|
Zitat: Original geschrieben von Roman
......
Ein passendes Gehäuse und Akkus konstruiere und drücke ich auch bald. Ich kann dann bei Bedarf auch gleich mehrere drucken und verteilen
Viele Grüße Roman

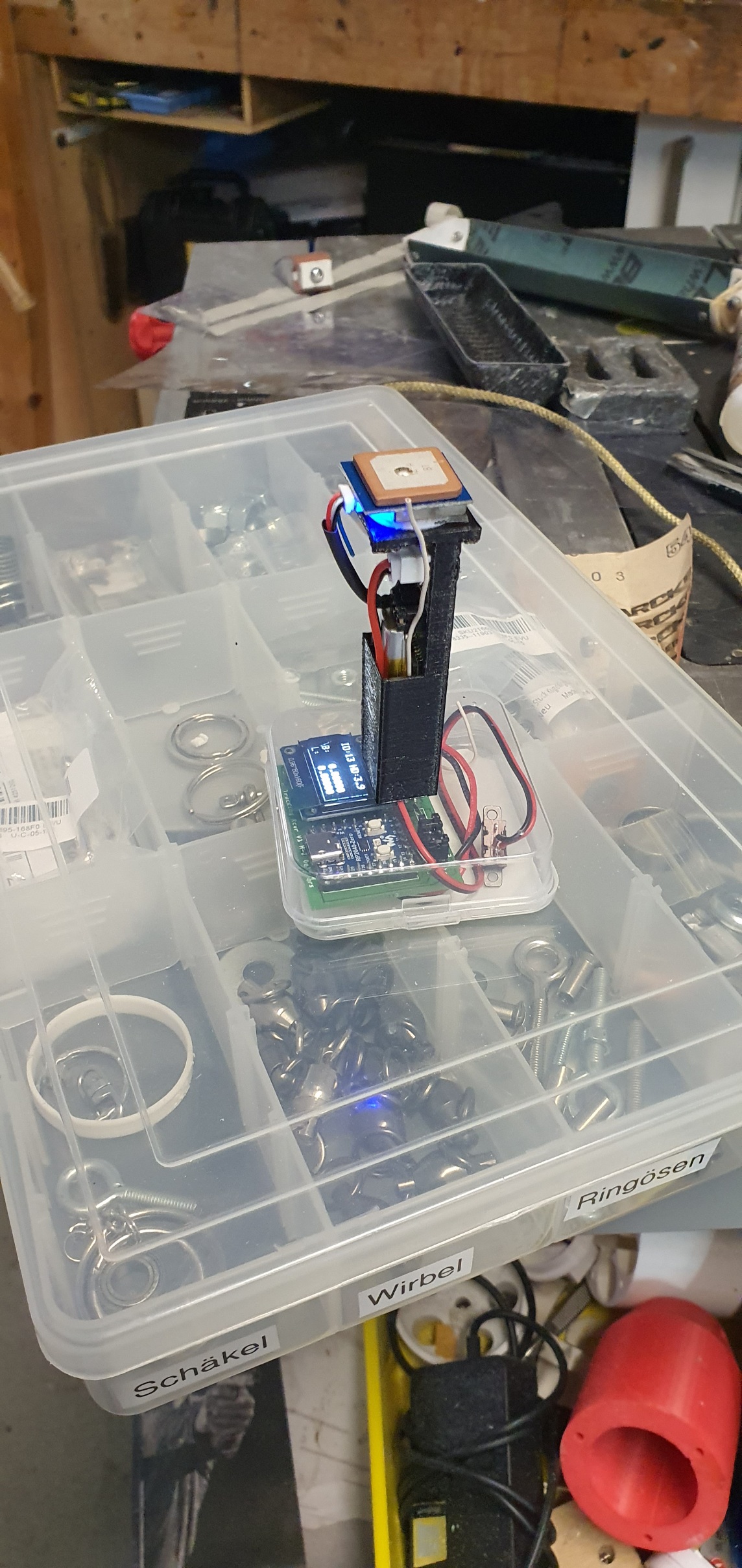

Hallo Roman, solltest Du ein Gehäuse für den Handsender konstruieren würde ich Dir den Vortritt lassen. Das Sendergehäuse habe ich jetzt schon einmal überarbeitet. Wenn das so ist wie ich es mir vorstelle, gebe ich auch gern die Dateien frei. @Achim: Die Jumper am Empfänger können wir doch auch gegen einen Codier Schalter austauschen. Dann könnte man am Gerät den Kanal einstellen. Gruß Ralf
#Don’t Look Up
|
AchimO
Poseidon
Registriert seit: Jul 2014
Wohnort: Berlin
Verein: AGM
Beiträge: 1513
Status: Offline
|
Würde aber ein neues Layout erfordern, weil die Pins von Codierschaltern 2/10 Zoll Abstand und nicht wie bei Jumpern 1/10 Zoll haben. Ah, jetzt verstehe ich: Du willst einen Codierschalter ins Gehäuse einbauen und dessen Anschlüsse mit dem Board verbinden? Das geht natürlich. Dreh-Codierschalter oder Mäuseklavier? Gruß Achim
Geändert von AchimO am 24. September 2024 um 07:29
laminare necesse est!
Im übrigen bin ich der Meinung, dass die Raketenvereine einem Verband beitreten sollten!
|
RalfB
Grand Master of Rocketry
Moderator
Registriert seit: Apr 2004
Wohnort:
Verein: AGM, Tripoli L2
Beiträge: 2809
Status: Offline
|
Hallo Achim, Du hast natürlich recht, die Dinger sind viel zu breit. Das Layout zu verändern halte ich für übertrieben. Ist so perfekt. Ich hatte an ein Mäuseklavier gedacht. Wenn man es aber sowieso zum Gehäusedeckel verdrahten muß, könnte man auch Schalter verwenden, die man auch ohne Werkzeug verstellen kann.
Gruß Ralf
#Don’t Look Up
|
AchimO
Poseidon
Registriert seit: Jul 2014
Wohnort: Berlin
Verein: AGM
Beiträge: 1513
Status: Offline
|
Man könnte auch noch folgendes machen: Ich führe eine Liste, in der die Besitzer von Sender/Empfänger aufgeführt sind und weise jedem eine eindeutige ID zu. So lange wir nicht mehr als 16 sind, stellt man die nur einmal ein und muss dann gar nichts mehr verstellen.
Im Moment sind wir zu sechs mit LoRa-Tracking unterwegs.
Was hältst du davon?
Gruß Achim
