Hallo,

da ich irgendwann auch mal 2-stufig fliegen möchte, die Frage nach dem Fallschirm des Boosters.
Die Oberstufe wird mit einem Crushing-Sleeve ausgelöst, also ist kein Platz am oberen Ende des Boosters.
Als Finnen für den Booster habe ich vor dünnwandige Flaschen als Röhrenleitwerk zu benutzen.
Nun kam mir die Idee den Fallschirm, bzw. zwei Fallschirme, in 2 der Röhren zu packen. Das heißt, dass um den Drucktank des Boosters 6 Röhren kommen (Durchmesser 8cm 1l Flaschen). In zwei von denen kommen Fallschirmmodule. Somit bleiben 4 frei Röhren, die den Geradeausflug sichern sollten. Gewichtsverteilung spielt keine große Rolle, da ja das Wasser der Oberstufe das stabilisieren sollte.
Auslösung der Fallschirme könnte man durch eine Schnur machen, die an der Obrstufe befestigt ist und beim Start von ihr die Türen öffnen.

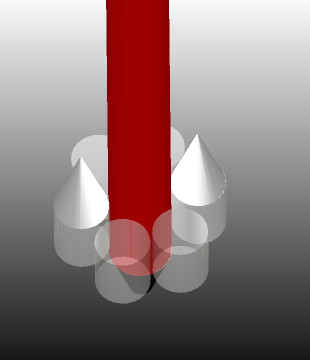

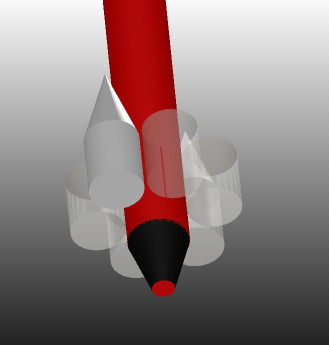

Hier mal zwei schnelle Bilder:



Ist zwar vom Luftwiderstand nicht optimal, aber was besseres ist mir bis jetzt nicht eingefallen. Ideen, Kommentare?

Gruß
Scorpion_XIII

Die Idee ist nicht neu (zumindest für mich), aber gehört mit Sicherheit zu den besten Bergungstechniken für die erste Stufe ....
Weitere Möglichkeiten würden in einem extra langen Sleeve bestehen, der quasi durch die zwischengeschobene Fallschirmkammer geht ... oder in einer Backgliding-Bergung

mfG
Markus

Hi!

Die Fallschirmkammern bremsen nicht wenig. Das ist so wie wenn man den Luftwiderstand mal drei rechnet. Wenn oben wirklich kein Platz ist, dann würde ich die Kammern so schmal und aerodynamisch wie möglich machen.

Gruss, JKH

Zitat:

---

Original geschrieben von MarkusJ

Weitere Möglichkeiten würden in einem extra langen Sleeve bestehen, der quasi durch die zwischengeschobene Fallschirmkammer geht ... oder in einer Backgliding-Bergung

---

Moin,

ich hab da mal sone Frage!
Wie leuft das eigentlich mit so einer Backgliding-Bergung packt man da einfach oben auch noch mal Flossen dran oder muss man da bestimmte Dinge beachten?

mfg
Philipp

Geändert von hell_fire_1 am 14. September 2007 um 16:30

Backgliding ist dann erreichbar, wenn Druck- und Schwerpunkt nahezu übereinander liegen.
Das kann man erreichen durch kleine Finen, oder Finnen am oberen Ende, oder Gewicht an der Düse.
Nur dass dann die Rakete unter Umständen nicht mehr stabil fliegt.
Es ist eine Gradwanderung zwischen einer instabilen Rakete oder keiner Backglidingeigenschaft.
Prinzipiell kann man Backliding mit langen dünnen Rakten am einfachsten erreichen.

Geändert von Scorpion_XIII am 14. September 2007 um 16:42

Ich habe nämlich auch vor eine zweistufige Rakete, mit Teilen von Batkiter, zu bauen und stehe auch vor dem Problem wie ich den Booster wieder heile runter bekomme

mfg
Philipp

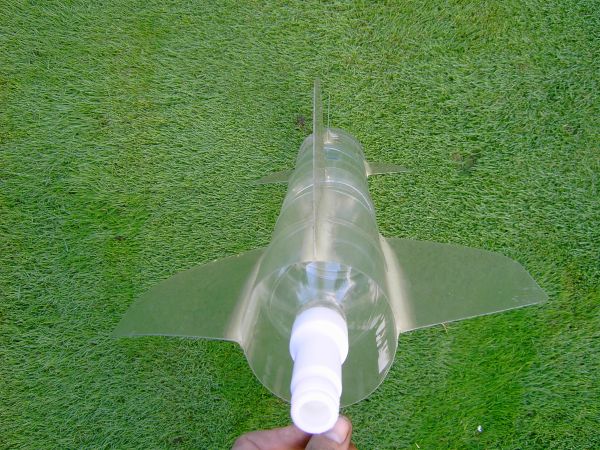

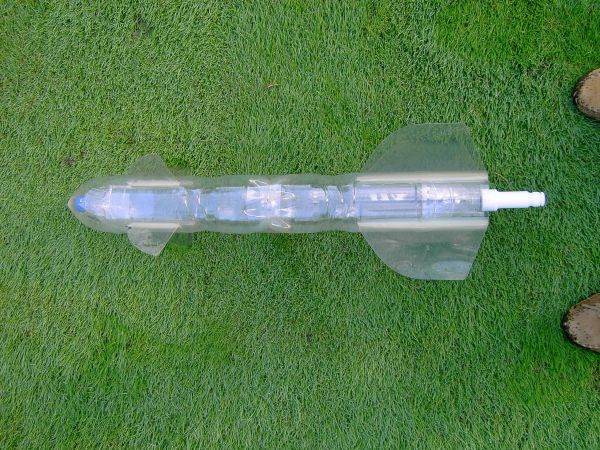

Mit dieser Möglichkeit ist Backgliding durchführbar.




Gruß Batkiter

Hi Claus!

Wie hast du die Eigenschaften erreicht? Berechnet?

Gruß Andy

Hallo Andreas!

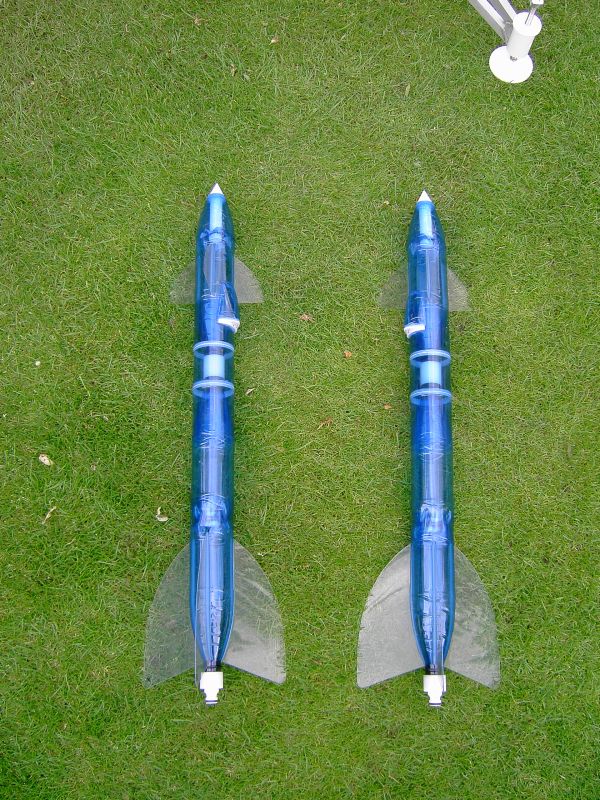

Bei diesem Backglider habe ich den Schwerpunkt 3/4 Kaliber vor den berechneten Druckpunkt
gelegt und damit nach einer kleinen Versuchsreihe das beste Ergebnis erreicht.

Wichtig ist, den Druckpunkt zu berechnen und damit die Basis für die Flugstabilität der Rakete
zu gewährleisten. Die Lage der Finnen am Heck und Kopf sollte exakt in Längsrichtung und
parallel zueinander plaziert sein.





Gruß Batkiter

Geändert von Batkiter am 15. September 2007 um 09:44

Zitat:

---

Original geschrieben von Scorpion_XIII

Hallo,

da ich irgendwann auch mal 2-stufig fliegen möchte, die Frage nach dem Fallschirm des Boosters.
Die Oberstufe wird mit einem Crushing-Sleeve ausgelöst, also ist kein Platz am oberen Ende des Boosters.
Als Finnen für den Booster habe ich vor dünnwandige Flaschen als Röhrenleitwerk zu benutzen.
Nun kam mir die Idee den Fallschirm, bzw. zwei Fallschirme, in 2 der Röhren zu packen. Das heißt, dass um den Drucktank des Boosters 6 Röhren kommen (Durchmesser 8cm 1l Flaschen). In zwei von denen kommen Fallschirmmodule. Somit bleiben 4 frei Röhren, die den Geradeausflug sichern sollten. Gewichtsverteilung spielt keine große Rolle, da ja das Wasser der Oberstufe das stabilisieren sollte.
Auslösung der Fallschirme könnte man durch eine Schnur machen, die an der Obrstufe befestigt ist und beim Start von ihr die Türen öffnen.
Hier mal zwei schnelle Bilder:
%Bild1
%Bild2

Ist zwar vom Luftwiderstand nicht optimal, aber was besseres ist mir bis jetzt nicht eingefallen. Ideen, Kommentare?

Gruß
Scorpion_XIII

---

Hallo Scorpion!

Ich könnte mir vorstellen, an Stelle der zwei Ringe am Heck für die Fallschirmaufnahme, zwei sehr
schlanke Booster-Attrappen links und rechts zu befestigen, deren Boden offen ist.

Oder den Boden mittels Tomy-Timer freigeben wenn die erste Stufe ausgebrannt ist.

Gruß Batkiter
