Beitrag 7299937 , Baubericht Sportmodell S1-D [Alter Beitrag16. Januar 2011 um 18:29]

[Melden] Profil von Matz anzeigen    Matz eine private Nachricht schicken   Besuche Matz's Homepage    Mehr Beiträge von Matz finden

Hier mal was ganz exotisches smile

Nachdem im Forum immer wieder Bauberichte zu den großen, schönen und aufwändigen Raketen beschrieben werden, möchte ich auch mal ein schlichtes, funktionales Sportmodell vorstellen.

Das Modell ist schon etwas älter aber immer noch konkurenzfähig. Im Jahr 2008 habe ich damit erfolgreich beim S1-D Wettbewerb teilgenommen und Höhen über 300 Meter geschafft. Nur Paul und David kamen noch ein paar Meter höher und ich musste mich ihnen geschlagen geben.

Ich hoffe, dass ich mit diesem Bericht den ein oder anderen zum Bauen von S1-D Modellen animieren kann. Ich selber möchte für den diesfährigen Wettbewerb auch wieder etwas Neues bauen. Wie das dann aussieht, verrate ich jetzt aber noch nicht. Ein paar Wettbewerbsgeheimnisse muss man ja noch haben smile. Beim nächsten Termin wird es aber hoffentlich fertig sein und jeder darf sich das Gerät auch genau anschauen.

Nun denn zum Baubericht:

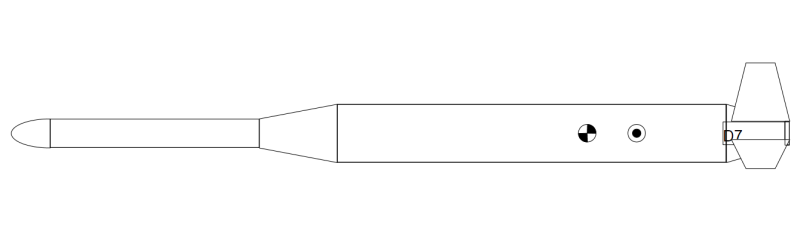

Zuerst habe ich mit diversen Progrämmchen die Auslegung simuliert und die Form, soweit es die Programme zuließen, optimiert. Heraus kam das folgende Design:



Da ich ein Modell in Faserverbundbauweise haben wollte, entschied ich mich für einen kompletten Bau in der Negativform. Ich habe die Rakete in einzelne Segmente unterteilt, die erst einzeln erstellt werden und danach zusammenmontiert werden. Dazu waren erst mal die positiven Kerne zu erstellen. Im habe dafür Rundhölzer genommen, die ich mit Faserspachtel auf den notwendigen Durchmesser und Form gebracht habe. Zum Schluss mit Feinspachtel auf die notwendige Masshaltigkeit getrimmt. Damals hatte ich noch Zugang zur Uni-Werkstatt und einer Drehmaschine, was doch enorm hilfreich ist.



Als Hinweis möchte ich hinzufügen, dass sich die Holzkerne nach 2-3 Jahren inzwischen etwas verändert haben (geschrumpft). Holz ist also nicht das ideale Material für den Formenbau. Mit einer dicken Schicht Spachtel und wenn man die Form nicht nach Jahren wieder benutzen möchte aber bedeutend günstiger als Metallformen.

Nachdem die Positivkerne fertiggestellt sind werden diese in zwei Halbschalen abgeformt. Ich bin da strikt nach Anleitung, wie es im R&G Handbuch beschrieben ist, vorgegangen. Mein erster Versuch ist zwar nicht ganz perfekt geworden aber durchaus brauchbar. Bisher habe ich keine weitere Form gemacht.



In die Formen habe in naß in naß Laminiert. Für die geraden Rohre habe ich 5 Lagen 25g/m² Glasfasergewebe hergenommen, für die gewölbten Teile 2-3 Lagen vom 60g/m² Gewebe. Der Motormount ist aus Papier-Epoxy gewickelt. Die Flossen sind mit 2 Lagen Gewebe und Balsakern aufgebaut.





Der SALT Micro kommt ganz nach Vorne in die Spitze. Geborgen wird mit Fallschirm und SALT-Auslösung. Durch den segmentierten Aufbau habe ich guten Zugang zu allen Innereien.



Das wars erst mal. Vielleicht sehen wir uns beim nächten Wettbewerb!

Roman

Archiv-Moderator

Roman

Registriert seit: Feb 2001

Wohnort:

Verein: Ramog

Beiträge: 1972

Status: Offline

Beitrag 7300916 [Alter Beitrag17. Januar 2011 um 22:22]

[Melden] Profil von Roman anzeigen    Roman eine private Nachricht schicken   Roman besitzt keine Homepage    Mehr Beiträge von Roman finden

Sehr schön!
Ich vermute mal, dass du uns das Gewicht nicht verrätst?

Mein Sportmodell besteht aus einer Schicht 80er Gewebe und ist sehr instabil. Ist das bei mehreren Lagen dünnerem Gewebe auch so?

MfG
Roman

PS: Bring das gute Stück doch am Donnerstag mit wink

'Technisch gesehen hat alles funktioniert!'
-Ich (oft kopiert)
O Shovah

PU-Meister

O Shovah

Registriert seit: Nov 2008

Wohnort: Straubing und München

Verein: Solaris, AGM, WARR

Beiträge: 254

Status: Offline

Beitrag 7301904 [Alter Beitrag18. Januar 2011 um 11:39]

[Melden] Profil von O Shovah anzeigen    O Shovah eine private Nachricht schicken   O Shovah besitzt keine Homepage    Mehr Beiträge von O Shovah finden

Die Halbschalen sehen auch klasse aus, sehr professionell!

Gruß Martin
Matz

Anzündhilfe

Matz

Registriert seit: Aug 2008

Wohnort: München

Verein: WARR, RMV 82 e.V.

Beiträge: 22

Status: Offline

Beitrag 7302917 [Alter Beitrag19. Januar 2011 um 22:35]

[Melden] Profil von Matz anzeigen    Matz eine private Nachricht schicken   Besuche Matz's Homepage    Mehr Beiträge von Matz finden

Hey Roman,

bei mir ist das auch noch recht druckempfindlich. Allerdings bekommst du wirklich eine höhere Steifigkeit durch mehrere dünne Lagen.

Ich bring das mal morgen mit, dann kannst du es direkt anschauen.

Grüße
Matz
Neil

99.9% harmless nerd


Administrator

Neil

Registriert seit: Aug 2000

Wohnort: Delft

Verein: SOLARIS

Beiträge: 7776

Status: Offline

Beitrag 7302922 [Alter Beitrag20. Januar 2011 um 07:31]

[Melden] Profil von Neil anzeigen    Neil eine private Nachricht schicken   Neil besitzt keine Homepage    Mehr Beiträge von Neil finden

Hi,

ich finde 5x 25g/m² Lagen schon für die Festigkeit im Flug viel zu viel. Ich würde da eher mal versuchen ein Sandwich zu bauen aus sehr leichtem Balsaholz. Dieses dann auf 0,5mm runter geschliefen.

Gruß

Neil

Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu.


Matz

Anzündhilfe

Matz

Registriert seit: Aug 2008

Wohnort: München

Verein: WARR, RMV 82 e.V.

Beiträge: 22

Status: Offline

Beitrag 7303918 [Alter Beitrag21. Januar 2011 um 20:14]

[Melden] Profil von Matz anzeigen    Matz eine private Nachricht schicken   Besuche Matz's Homepage    Mehr Beiträge von Matz finden

Hi Neil,

das mit der Festigkeit muss man etwas relativieren. 5 Lagen 25 g/m² entsprechen ja nur etwa 2 Lagen 60g/m². Zusätzliches Material zur Unterstüzung ist ja nicht da. Übermässig stabil ist das nicht. Natürlich reicht auch weniger für die Stabilität im Flug, insbesondere in Längsrichtung ist das mehr als stabil. Allerdings finde ich auch die Eindellstabilität (hab wohl gerade ein neues Wort erfunden smile ) wichtig und die bekommst du mit wenigen Lagen nicht so hin.
Die durch die umströmende Luft verursachten Druckschwankungen sind nach meiner Theorie doch so stark, dass sie die Raketenhülle in Schwingung versetzen kann (leichtes Eindellen). Das kostet natürlich Energie und damit Höhe.
Ein Sandwich finde ich auch eine gute Idee.

Grüße
Matz
Zreak

Drechsel-Lehrling

Zreak

Registriert seit: Jul 2010

Wohnort: Kahl

Verein:

Beiträge: 68

Status: Offline

Beitrag 7303919 [Alter Beitrag21. Januar 2011 um 21:48]

[Melden] Profil von Zreak anzeigen    Zreak eine private Nachricht schicken   Zreak besitzt keine Homepage    Mehr Beiträge von Zreak finden

Servus,

Das mit dem Balsa kann ich mir auch gut vorstellen, allerdings müsste man schaun,
dass sich das Balsaholz möglich wenig mit Harz vollsaugt (bei 0,5 mm Dicke kann ich
mir durchaus vorstellen, in der Natur is das Zeug ja dazu da Wasser aufzunehmen).

Sonst ist man wohl trotz der geringen Dichte des Balsas später genauso schwer
oder sogar schwerer. Mein erster Gedanke wäre: 1-2 Lage 25er, normal tränken,
mit einem Tuch möglichst viel Harz abwischen (könnte kompliziert werden ?!) und dann
wieder 1-2 Lagen.

Ich hatte mir mal ein Excel-Sheet gemacht zum Ausrechnen der maximalen Kraft, bis ein Rohr
knickt. Ganz grob sollten die Werte stimmen, denke ich. Wer mal drüber schaun will oder
sich besser damit auskennt kann sich ja mal melden.

Gruß,
Christoph
Neil

99.9% harmless nerd


Administrator

Neil

Registriert seit: Aug 2000

Wohnort: Delft

Verein: SOLARIS

Beiträge: 7776

Status: Offline

Beitrag 7303923 [Alter Beitrag22. Januar 2011 um 09:10]

[Melden] Profil von Neil anzeigen    Neil eine private Nachricht schicken   Neil besitzt keine Homepage    Mehr Beiträge von Neil finden

Hi,

gegen das Volsaugen des Balsas hilft warten bis das Harz in der Matte fäden zieht. Dann kann es nicht mehr aufgesaugt werden, klebt aber trotzdem noch zusammen.
Reine Knickkräfte treten ja im Flug nicht auf da die Rakete eine Korrekturbewegung macht. Es wird also auch ein leichtes Moment auf die Röhre ausgeübt wodurch diese dann gebogen wird. Aber bei dem Querschnitt und den geringen Massen sollte auch diese Biegemoment sehr klein sein.
Neben den 25g/m² Gewebe kommt ja noch ca. genau so viel Harz dazu, was bei einem nicht sich vollsaugendes Balsaholz nicht der Fall sein sollte. Daher kann Balsaholz schon die Konstruktion leichter machen.
Der eigentliche Gewichtsvorteil kommt dann auch eher daher das man ein Sandwich hat was ein bei geringerem Gewicht steifer wird.
Wenn das nicht ausreicht wäre ja noch eine Stringe Spanten Konstruktion zu überlegen wink

Gruß

Neil

Geändert von Neil am 22. Januar 2011 um 09:11


Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu.


laminator

Epoxy-Meister

laminator

Registriert seit: Jun 2002

Wohnort: Chemnitz

Verein: RMC-Sachsen e.V.

Beiträge: 438

Status: Offline

Beitrag 7303925 [Alter Beitrag22. Januar 2011 um 11:12]

[Melden] Profil von laminator anzeigen    laminator eine private Nachricht schicken   Besuche laminator's Homepage    Mehr Beiträge von laminator finden

Hallo,

beim Wettbewerb in Roggden und Schneeberg konnte ich Matz Modell schon aus der Nähe betrachten. Die Stabilität war für meine Begriffe mehr als ausreichend. Eine gute Eindellstabilität erleichtert auch die Handhabung so einer Rakete wesentlich.
In Roggden (2008) haben wir unsere Modelle im Übrigen alle auf die Waage gestellt (Paul, Matz, Uli, Norman, Ich). An die jeweiligen Modellgewichte kann ich mich nicht mehr Erinnern, aber die lagen so zwischen 65 und 100 Gramm ohne Motor, Fallschirm und Höhenmesser.

Noch was zum Aufbau und Lagenanzahl:
Meine Rumpf habe ich aus drei Lagen 25g/m² Gewebe Positiv um ein 60mm Rohr gelegt. Nach dem Aushärten wurde das ganze noch verschliffen. Wem das zu labil ist, der kann noch Rundspanten aus 3mm Depron einkleben.

Allgemein sollte man auch mehrere Lagen leichtes/dünnes Gewebe verwenden statt eine Lage dickes/schweres.

Stabilisatoren aus Balsaholz kann man vor dem laminieren mit Porenfüller oder ähnlichem behandeln. Ich laminiere auf beide Seiten eine Lage 25g/m² und Presse dann zwischen Overheadfolie als Trennlage. Das ganz kommt zum aushärten in eine Pressvorrichtung.
Das Aufsaugen wird meiner Meinung nach überbewertet. Ich behandle nichts vor. Höchstens mal kurz schleifen. Wo soll denn bei 0,6 oder 1,0mm Balsa was hingesaugt werden?
Wer immer noch die Befürchtung hat, dass die Balsaflächen zu schwer werden, der kann auch 1mm Styrofoam nehmen und dieses beschichten. Dieses Material habe ich bei meinem S1D Modell erstmals verwendet. Da wird auch nichts „aufgesaugt“.

Für alle Laminierarbeiten sollte man immer „frisches“ Epoxy verwenden. Nicht warten bis die Topfzeit vorüber ist. Wenn man angeliertes Harz braucht, sollte man es mit diversen Füllstoffen so einstellen.

Grüße
Jonas
bepunkt

Drechsel-Lehrling

Registriert seit: Aug 2004

Wohnort: Leinburg

Verein: RMV '82 e.V.

Beiträge: 55

Status: Offline

Beitrag 7303928 [Alter Beitrag22. Januar 2011 um 13:54]

[Melden] Profil von bepunkt anzeigen    bepunkt eine private Nachricht schicken   Besuche bepunkt's Homepage    Mehr Beiträge von bepunkt finden

Servus,
bei meinem S1D Modell hab ich den Rumpf mit 1mm Balsa und gemacht und mit Epoxi eingepinselt.
An der Stabilität gibts nichts auzusetzen, in der Mitte ist zusätzlich noch ein Styrodurspant.
Das Gewicht des Rumpes liegt bei unter 30gr. Das störende Gewicht kommt bei mir durch das Heck und den
Einbau der Elektronik, aber alles noch im unter 100gr Bereich. Muß sie nur noch testen.
(Bild kommt noch)
Gruß
Werner
