Hallo zusammen,

ich möchte euch kurz von meinen Erfahrungen mit der 8 Kanal Schaltfunkstrecke für PMR/LPD Funkgeräte von ELV berichten:

Hier erstmal die technischen Daten:

Schalteingänge: .............................. 8 (Schalter nach GND)
Schaltausgänge: ................................... 8 (0 V oder 5 V)
Dauer der Signalübertragung: ............. ca. 6 s inkl. Bestätigung
Belastbarkeit 5-V-Ausgang: ............................. max. 300 mA
Betriebsspannung: ..................................... 9 - 15 V, DC
Stromaufnahme: ............................................... 20 mA


Damit kann man durch Verwendung von PMR bzw. LPD Funkgeräten eine bidirektionale Schaltstrecke aufbauen. In meinem Fall werde ich ein um das Gehäuse beraubtes PMR Funkgerät in der Rakete mitfliegen lassen und am Boden in der "Schaltzentrale" das zweite Funkgerät im Einsatz haben.

Von Vorteil ist hierbei die recht hohe Reichweite der Funkgeräte im Vergleich zu den "Funk-Garagentor-Öffnern". Weiterhin ist die Verbindung nicht über einfache DTMF Signale (Wähltöne Telefon) sondern echte Datenpackete , welche zudem über einen DIP Schalter noch speziell adressiert werden. Damit werden Verwechslungen mit anderen Empfängern dieser Art nahezu ausgeschlossen.

Also im Klartext: man kann bis zu 8 Signale zur und von der Rakete übertragen, digital , mit Quittierung (die Gegenseite teilt einem mit ob sie die Daten bekommen hat oder nicht).

Gleich mal zu den Nachteilen:

1) Aufbau der Schaltung
2) Die Zeit der Übertragung, in eine Richtung 3 sec. und mit Bestätigung zurück nochmals 3 sec.
folglich dauert ein Vorgang incl. Quittierung 6 sec.

Zum Aufbau möchte ich auch noch ein paar Worte verlieren...

Die Platine ist so groß gewählt, dass man sie locker hätte mit diskreten Bauteilen hätte bestücken können. Ich zähle mich schon zu den geübten Menschen am Lötkolben/Station, doch ohne SMD Besteck sind hier einige Hürden gesetzt. Ohne Kunststoffpinzette und feinem Lötzinn geht sowieso nix... dier Schreibtischlupe nicht zu vergessen...

Nunja, trotz meiner Löterfahrung habe ich es geschafft, dass die Schaltung nicht auf Anhieb lief und ich sie nach erfolgloser Fehlersuche an ELV zum Service geschickt hatte. Dort fand man ein paar kalte Lötstellen und einen gegrillten Prozessor. naja, die einen zu kalt, der andere zu heiss...
SMD eine Welt für sich, vor allem ohne passendes Werkzeug...

Nun denn, der ELV Service war sehr prompt und innerhalb 3 Tage war die Schaltung wieder zurück, ich 37 € per Bankeinzug (ratzfatz war die Kohle abgebucht) ärmer , dafür aber um 2 Sachen reicher:

Einmal um eine sehr gut funktionierende Schaltfunkstrecke und zum anderen um die Erfahrung, dass ich ohne weiteres keine SMD Platinen mit mehr als 10 Bausteinen mehr löten möchte

Für welche Zwecke ich die Funkstrecke alles einsetzen möchte steht derzeit noch nicht fest.

Gruss
Tom

Hier noch der Link zur Bauanleitung:
http://www.elv-downloads.de/service/Manuals/Schaltsignal/461-73.htm

Folgende Datei wurde angehängt:

Zitat:

---

Original geschrieben von Tom
Von Vorteil ist hierbei die recht hohe Reichweite der Funkgeräte im Vergleich zu den "Funk-Garagentor-Öffnern".

---

Wie hoch ist diese Reichweite, hast Du das schon getestet?

Zitat:

---

Original geschrieben von Peter
Wie hoch ist diese Reichweite, hast Du das schon getestet?

---

Die Reichweite hängt von den verwendeten Funkgeräten ab.
Mit Standard PMR Funkgeräten habe ich im Sprechfunk bei 500mW ca. 3 km bei Sichtverbindung realisieren können (Sprechfunk am Motorrad).

Verwendet man statt der Stummelantennen, die innen gewendelt sind, eventuell eine Richtantenne, dann sind die 5 km nicht utopisch. Ich denke hier reicht es schon auf eine externe Antenne umzubauen um eine höhere Reichweite zu erreichen.

Bei Conrad gibt es auch PMR Funkgeräte, die eine externe Antenne mit Kabel abgesetzt haben.
Preis ca. 70 € (ich schau mal ob ich den Link finde...)

Gruss
Tom

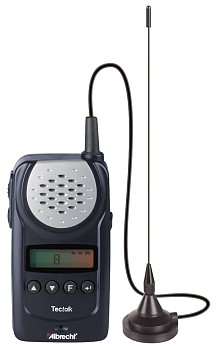

Hier:

Conrad Electronic

PMR KFZ-SET TECTALK MAG
Artikel-Nr.: 930364 - U4

79 €

Folgende Datei wurde angehängt:

Was sagt die RegTP dazu:

Am 3. November 1999 wurde von der Regulierungsbehörde für Post und Telekommunikation (RegTP) der Frequenzbereich 446.000 MHz bis 446.100 MHz auch in Deutschland für die anmelde- und gebührenfreie Kommunikation durch Jedermann freigegeben. Mittlerweile hat die RegTP in ihrer aktuellen Verfügung 78/2003 die Verwendung von PMR446 neu definiert! Genaue Details findet ihr in der Amtsblattverfügung Nr. 25 vom 17.12.2003.

Der technische Rahmen wird durch die Europanorm ETS 300 296 festgelegt. Diese schreibt u.a. vor, dass nur Handsprechfunkgeräte zugelassen sind, die Antennen müssen zudem integraler Bestandteil (d.h. fest eingebaut und nicht abnehmbar) sein. Die erlaubte Sendeleistung von 500 mW ERP ist gegenüber dem LPD-Funk (mit 10 mW ERP) wesentlich höher.

und die Frage ist, ob Datenfunk überhaupt in dem Frequenzberich erlaubt ist ??

siehe:
Abschrift Amtsblatt Verfügung 78/2003


Allgemeinzuteilung von Frequenzen im Frequenzbereich 446,0 MHz-446,1 MHz für die Nutzung durch die Allgemeinheit für Funkanwendungen für die Sprachkommunikation über kurze Entfernungen mit Handsprechfunkgeräten.

Auf Grund von § 47 Abs. 1 und 5 des Telekommunikationsgesetzes (TKG) vom 25. Juli 1996 (BGBI. I S. 1120) in Verbindung mit der Frequenzzuteilungsverordnung (FreqZutV) vom 26. April 2001 (BGBI. I S. 829) wird hiermit der Frequenzbereich 446,0 MHz-446,1 MHz zur Nutzung durch die Allgemeinheit für Funkanwendungen für Sprachkommunikation über kurze Entfernungen mit Handsprechfunkgeräten zugeteilt.
