Moin!

Es scheint so, dass viele von euch mit dem Gedanken spielen,
zweistufige WaRas zu bauen. Sobald ich mein aktuelles Projekt
abgeschlossen habe, werd ich´s auf jeden Fall ma versuchen.
Wird also wohl höchste Zeit für einen entsprechenden Fred.

Zweistufige WaRas sind sicher noch ne Spur spektakulärer als
Einstufer. Allerdings ist die Sache sicher auch um einiges kniffliger.
Nun denn, auf geht´s!

Als Referenz zum Thema zweistufige WaRas sollte man sich mal
die Seite von Bruce Berggren anschauen.
Da gibt´s zum einen eine Bauanleitung für eine zweistufige WaRa,
jede Menge Infos und... ein cooles Video einer zweistufigen WaRa
(.zip-file) zum downloaden.

Ich führe hier mal die Diskussion aus dem "Flugzeug mit WaRa-Antrieb"-Fred
weiter.

Zitat:

---

1. Kommt der Booster mit Fallschirm zur Erde, oder per Taumelbergung?
2. Wie gestaltet man die Verbindung, d.h. außer der "crushing sleeve" Verbindung
muss die Oberstufe doch irgendwie stabil auf dem Booster "befestigt" werdem,
damit das ganze nicht knickt??????

---

zu 1: Da kann man sicher verschiedene Methoden anwenden. Die Booster
von Bruce Berggrens Rak sind als Backglider ausgelegt. Hm, ich werde mal
ne Fallschirmbergung des Boosters versuchen.

zu 2: Ich hab schon ne recht große zweistufige Rak gebaut. Ist allerdings noch nicht
geflogen. Da müssten eigentlich nur noch timer und Fallschirme dran, dann
könnte es abgehen. Hab allerdings noch etwas Schiss, dass sich das Ding

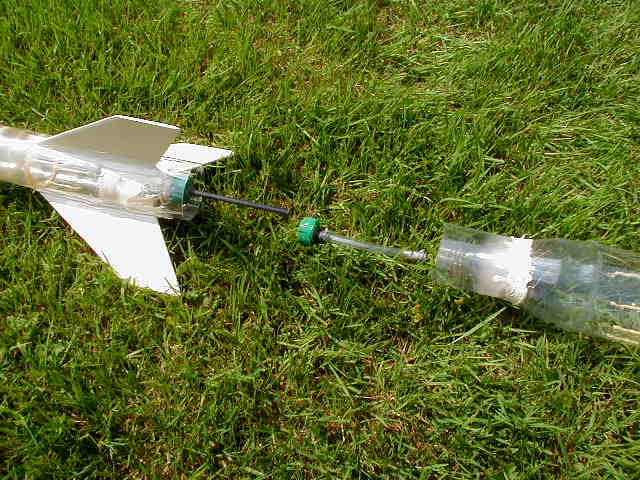

in den Boden bohrt. Unten hab ich mal ein Bild der Verbindungsstelle.
Die Oberstufe sitzt auf einem Ring, der am Booster befestigt ist. Die Verbindung
wird in der Tat ineinandergeschoben. Ne Art leichtgängige SST.

Den "crushing sleeve"-Mechanismus hab ich noch nicht fertiggestellt. Blöderweise
hält kaum ein Kleber an der Innenseite der Flaschendeckel. Da müsste man sich
mal was besseres ausdenken. Auf Bruce Berggrens Seite ist der Mechanismus
schön beschrieben worden. Hm, mal sehen. Ich werd´ mal nach den Herbstferien
anfangen zu bauen.

Gruß Robert

Folgende Datei wurde angehängt:

Zitat:

---

Wenn ich den oberen Teil des (Booster-) Druckkörpers mit einem Flaschenhals versehe und ein Verbindungsflaschenstück für die Oberstufe befestige, könnte ich dort ja auch eine "normale" Spitze mit Fallschirmkammer befestigen. Dadurch kann das ganze wahlweise Single-Stage-Roc oder als Booster verwendet werden. Was meint ihr???

---

Klaro! Beim Booster einfach den oberen Flaschenhals zuschrauben,
Fallschirmmodul mit Spitze drauf und ab dafür.

Gruß Robert

Passt grade zum Thema: Gestern ist meine mehrstrahlige zweistufige WaRa mit Stickstoff-Druckaufbau geflogen. Das Video gibts am Wochenende. Da dadurch die Technik erfolgreich erprobt wurde, war das der letzte Einsatz dieser Rakete. Jetzt bau ich was gescheites (3 Stufen,...)

Grüße

K.T.

Das Video ist echt genial, nur schade, dass der Kameramann ein bissel verschlafebn war...

So einen Schlauch und ein Röhrchen hab ich mir auch schon besorgt. Aber ich muss auch erst mein aktuelles Projekt vertigstellenm, das im gegensatz zu meiner DigicamWaRa schon ein bissel Gestalt angenommen hat. Die Digicam is auch erstmal zurückgestuft, da sich meine Cam als nicht Ideal erwieden hat. Mal sehen ob ich noch was besseres finde.

Aber zurück zum Thema: Das Röhrchen hab ich von ner alten Antenne. Praktisch dabei ist, dass die Röhrchen alle von der Länge rechen sollten und dass man verschieden Stärken zur Auswahl hat. Wenn eins nicht passt, dann passt halt das nächste. Allerdings bin ich nir ncith ganz sicher wie fest die Teile im Schlauch sitzen sollten. Ich hab zwei Schläuche, mit jeweil einem Röhrchen. Das eine bekomm ich kaum wieder aus dem SChlauch, wenns trocken ist, das zweit sitz relativ lose drin, ich denk mal, dass wenn mans mittig in den Schlauch steckt hat bis zu den Schlauchwänden grob geschätzt noch einen viertel Milimeter Platz. Reicht das?

Puh, ich hab echt keinen blassen.

Hm, aber es muss doch folgendes gewährleistet sein:
Wenn der Druck im Booster auf Umgebungsdruck abgesunken ist,
muss der Druck der Oberstufe doch die Düse aus dem
Schlauch pressen.

Daher könnte man den Trennvorgang doch folgendermaßen
simulieren:
Die Düse mittels eines Schlauchs mit der Pumpe verbinden.
Auf die Düse kommt dann der Schlauch des Boosters. Den
Schlauch auf der anderen Seite mit einem Stopfen verschließen.
Wenn man nun anfängt zu pumpen muss der Schlauch
spätestens beim Startdruck der Rak von der Düse fliegen.
Auf diese Art hab ich´s allerdings auch noch nicht getestet.

Schätze, wenn der Schlauch nicht flexibel genug ist, könnte
die Luft duch den Spalt zischen, bevor der Druck den Schlauch
von aussen auf die Düse presst.
Aber das ist alles graue Theorie! Man müsste es echt mal
ausprobieren.

Gruß Robert

Mit dem Schlauch:
Ich hab mal im Baumarkt so schlauch fürs Aquarium(grün&Durchsichtig) zum Zweckentfremden kostengünstig erworben. Der ist doch ziemlich Flexibel und behält auch die Form wenn man ihn auf 100°C erhitzt.Besonders dann Ist der Extrem Flexibel. so könnte man doch dann so einen schlauch an das Röhrchen anpassen, oder?

Ich überlass das mal lieber euch.Mein Fallschirmauswurf ist jetzt zwar fertig, hab aber im Kreativmarkt das letzte Seidentuch gekauft.Ich brauch aber 2. Doof.Ham seit 2 wochen keine neuen gekriegt.
Hab mich nicht als Frau verkleidet!!!!
Beschäftig mich grade sowieso mehr mit smoke-RAks. Die scheinen mir mehr KISS zu sein. Abe kostspieliger.(Kosten pro Flug)

Mfg bastler

Zitat:

---

Original geschrieben von robby2001
Moin!

...... Sobald ich mein aktuelles Projekt
abgeschlossen habe......

---

Hallo Robby,
du gehst doch wohl nicht fremd

Tolle Idee mal einen Fred mit Infos zu mehrstufigen WaRas zu machen.
z.Zt. bin ich schon froh wenn meine einstufigen heile wieder runterkommen.

Gruß
Bäckchen

Nee, keine Angst. Ich halt´s noch geheim, in
ca. 2-3 Wochen kommt die Auflösung. Den WaRas werde
ich treu bleiben.
Aber hier scheint jemand anders untreu zu werden,
hm...bastler?

Gruß Robert

@robby (der geheimniskrämer *g*)
Ich wills begründen:
1.Die Sache ist irgendwie "ausgelutscht".Es gibt nimmer neues zu bauen/neue ideen
2.Die Fallschirmauswürfe haben bisher bei mir nie so recht funktioniert
3. Trotz Kiss-Bauweise gabs immer Probleme
4. Ich mach demnächst ABI.(Das gilt aber eben auch für Smoke-Raks)

ABER: Wenn ich Zivi machen darf hab ich vielleicht glück und krieg ne stelle bei der für sowas viiiiiiiel zeit ist.
Zudem: Ich will nicht ganz Aussteigen von den Waras. Vielfalt ist immer gut!

Am WE gibts fette start/flugbilder Meiner WR's

bastler

Hallo Leute,
ich habe mit Robby im Chat einmal auch über 2Stufige diskutiert.
Ich habe mal gehört das der Trick bei 2Stufigen nicht die Anfangshöhe ist, sondern die geschwindigkeit(die kann man ja beim Simu eintippen), also bietet sich doch Luftklappe an, die bei größter geschwindigkeit das Gardena oder was auch immer System herunterziehen. Man müsste nur mit der Lufklappen größe experiementieren. Ich habe so was schon mal gebaut, es ist aber noch nicht getestet.
Bastler... böse, böse !!!!
Robby du Geheimniskrämer!
Hättest du garnix gesagt hätten wir auch garnix erwartet also schiess los!!
Viele Grüße
Hendrik
