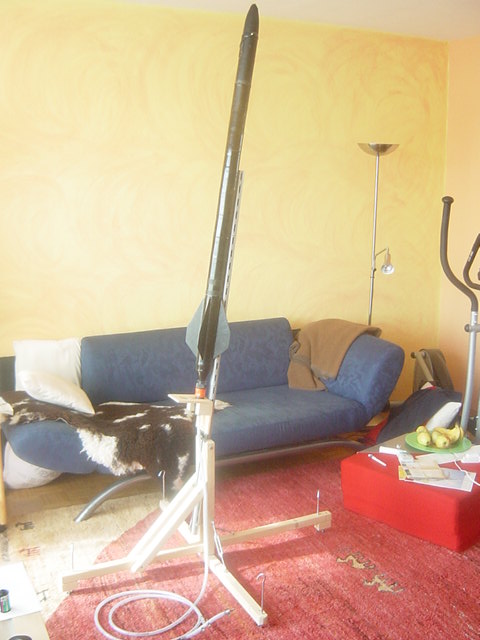

Moin, da ich letzte Woche eine Holzwerkstatt benutzen konnte, habe ich mal eine neue Startrampe gebaut. Der Witz ist, dass sie eine "Klassische" Rail hat, d.h. sie ist auch mit Smokern einsetzbar. Um sie mit Wasserraketen zu benuntzen muss man lediglich den Adapter einschieben (siehe Fotos). Bei der Rail kann man die Neigung einstellen, so dass die Rakete in den (evtl. vorhandenen) Wind gestartet werden kann. Die komplette Rampe: Folgende Datei wurde angehängt:
"Was Du auf morgen verschieben kannst, verschiebe! So gewinnst Du einen freien Tag" Tschechisches Sprichwort
|
|
Stefan Meyer
Wasserratte
Moderator
Registriert seit: Sep 2002
Wohnort: 28832 Achim
Verein: AGM
Beiträge: 819
Status: Offline
|

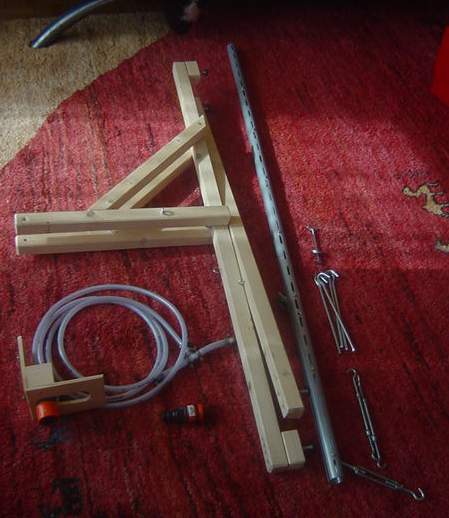

Rampe zerlegt zum Transport und verstauen Folgende Datei wurde angehängt:
"Was Du auf morgen verschieben kannst, verschiebe! So gewinnst Du einen freien Tag" Tschechisches Sprichwort
|
|
Stefan Meyer
Wasserratte
Moderator
Registriert seit: Sep 2002
Wohnort: 28832 Achim
Verein: AGM
Beiträge: 819
Status: Offline
|
Der Adapter mit den Railguides ist links unten zu sehen im oberen Bild. Hier ist noch ein Adapter vom Profi zum "normalen" Gardena-System. Ein normaler Gardena Schlauchanschluss bei dem das Gewinde weggeschliffen wurde einfach in ein Profi-Hahnstück eingeklebt Folgende Datei wurde angehängt:
"Was Du auf morgen verschieben kannst, verschiebe! So gewinnst Du einen freien Tag" Tschechisches Sprichwort
|
|
Stefan Meyer
Wasserratte
Moderator
Registriert seit: Sep 2002
Wohnort: 28832 Achim
Verein: AGM
Beiträge: 819
Status: Offline
|

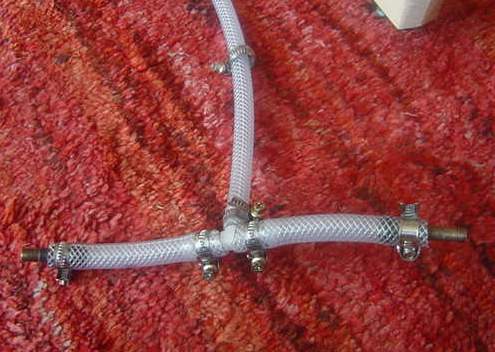

Hier können zwei Leute Pumpen, mit ein paar T-Stücken ist das erweiterbar: Folgende Datei wurde angehängt:
"Was Du auf morgen verschieben kannst, verschiebe! So gewinnst Du einen freien Tag" Tschechisches Sprichwort
|
|
Stefan Meyer
Wasserratte
Moderator
Registriert seit: Sep 2002
Wohnort: 28832 Achim
Verein: AGM
Beiträge: 819
Status: Offline
|

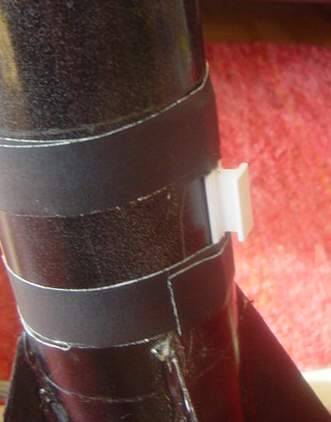

Die Railguides an der Wasserrakete bestehen aus einen Doppel-T-Träger-Stück (Modellbau) Folgende Datei wurde angehängt:
"Was Du auf morgen verschieben kannst, verschiebe! So gewinnst Du einen freien Tag" Tschechisches Sprichwort
|
|
pmbond
Poseidon
Moderator
Registriert seit: Okt 2004
Wohnort:
Verein: Einzelgänger
Beiträge: 1345
Status: Offline
|
Zitat:
Original geschrieben von Stefan Meyer
Hier können zwei Leute Pumpen, mit ein paar T-Stücken ist das erweiterbar:
HI Soetwas habe ich auch: Nur ist meins für 2 Pumpen,zwei Autokompressoren und näturlich noch einen Kompressoranschluss Das ist wirklich eine coole Konstruktion, gefällt mir. Wäre es möglich das du vielleicht einen Baubericht schreibst ? Gruß Pascal
|
|
Rocket
Poseidon
Registriert seit: Mär 2004
Wohnort: Ahausen/Weyhe bei Bremen
Verein:
Beiträge: 1088
Status: Offline
|
Hossa Die sieht ja wohl derbst geil aus *bewunder* Da werd ich ja neidisch^^ Ist ürbigens auch ne hübsche Rakete da  Joa,ne Bauanleitung wäre nicht schlecht,auch wenn ich se nich brauch  bin noch zufrieden mit meiner.... Rocket
|
|
Bäckchen
rauchender Poseidon
Registriert seit: Jun 2004
Wohnort: Nähe NE
Verein:
Beiträge: 2529
Status: Offline
|
Hallo Stefan,
eine super Idee die Rampe so zu bauen, du hast wirklich an alles gedacht, Smoker / WaRa, Gardena Normal und Profi, Neigungswinkel und Doppelpumpenanschluß.
Ich bin schwer beeindruckt super Teil
Gruß
Andreas
In Wirklichkeit ist die Realität ganz anders !?
|
|
Stefan Meyer
Wasserratte
Moderator
Registriert seit: Sep 2002
Wohnort: 28832 Achim
Verein: AGM
Beiträge: 819
Status: Offline
|

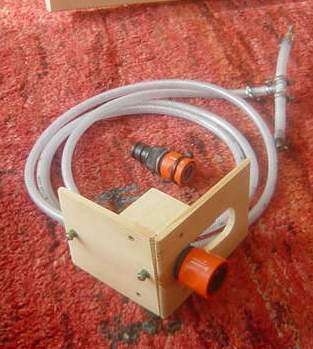

Moin, vielen Dank für die Blumen. Wenn das Teil seine Bewährungsprobe überstanden hat, werde ich mal eine Bauanleitung erstellen (Hauptsächlich besteht sie aus 4,50 m 38mm starkem Vierkantholz, etwas Holzleim und ein paar Schrauben, ist nicht wirklich kompliziert zu bauen) Nochmal der WaRa-Adapter, das Foto wollte sich letztes Mal nicht hochladen): Folgende Datei wurde angehängt:
"Was Du auf morgen verschieben kannst, verschiebe! So gewinnst Du einen freien Tag" Tschechisches Sprichwort
|
|
robby2001
Gardena Master of Rocketry
Moderator
Registriert seit: Jan 2004
Wohnort: Osnabrück
Verein:
Beiträge: 2087
Status: Offline
|
Boah!  Die Rampe ist wirklich 1A!! Kannst du den Abstand des Verschlusses zur Rail verändern und so den unterschiedlichen Flaschendurchmessern anpassen? Echt beeindruckend! Wenn ich das so sehe, gehe ich auch mal irgendwann zu einer Rail über. Gruß Robert
|
|
|
