Hi Rocketeers

Sicherlich hat man alles schonmal gesehen, ist alles schonmal gebaut worden, bestimmte Techniken haben sich durchgesetzt, echte Innovationen sind seltener als früher, aber ich hoffe Ihr seid trotzdem fleißig, denn ich lese nach wie vor gerne Bauberichte und wenn es was zu berichten gibt, schreibe ich auch welche....

Daher: Hier kommt Lesestoff.

Prinzipiell isses ja immer noch nicht meins, dieses Estes Papierrohrzeugs...
hat da doch aber, wie schon bei der Satellite Interceptor, beim Stöbern in irgendwelchen US-amerikanischen Onlineshops, wieder mal ein ESTES Bausatz meine Aufmerksamkeit erregt.

Und zwar dieser hier:

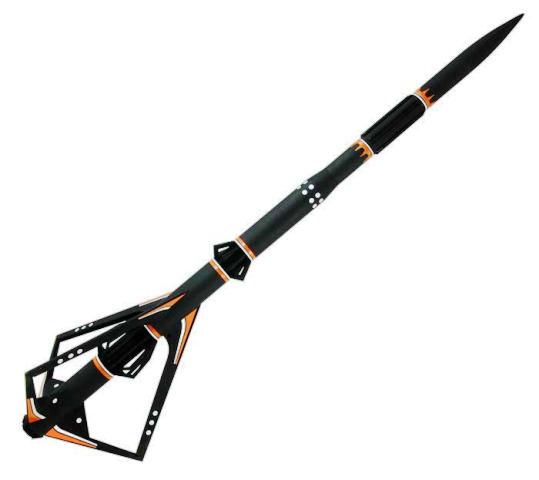

Dieser Apparat nennt sich Black Star Voyager und den gibts wohl erst seit Ende 2012 bei Estes. Mit einigen anderen Exoten quasi ganz neu auf den Markt geschmissen.
Vielleicht nicht jedermanns Geschmack, aber unbestritten im höchsten Maße exotisch.

Und irgendwie landete ich immer und immer wieder bei diesem Modell und in mir nahm ganz, ganz allmählich ein Gedanke Gestalt an......
Dann, für kleines Geld in USA gekauft, traf das Teil hier nach etwa 6 Wochen Wartezeit ein. Sechs lange Wochen, in denen dieser Gedanke, nach abwägen von Für und Wider, nach langen Telefonaten mit Holger und Jörg, ohne die ich das niemals alleine hätte umsetzen können, konkrete Gestalt annahm.



Die BSV ist ein Skill Level 5 Bausatz. Ich hab da zwar keine Ahnung von, was ein Bausatz können muß, um dieses Prädikat zu verdienen, aber das ist quasi höchste Schwierigkeitsstufe und hat für ein Estes Modell eine doch recht stattliche Größe von einem Meter.

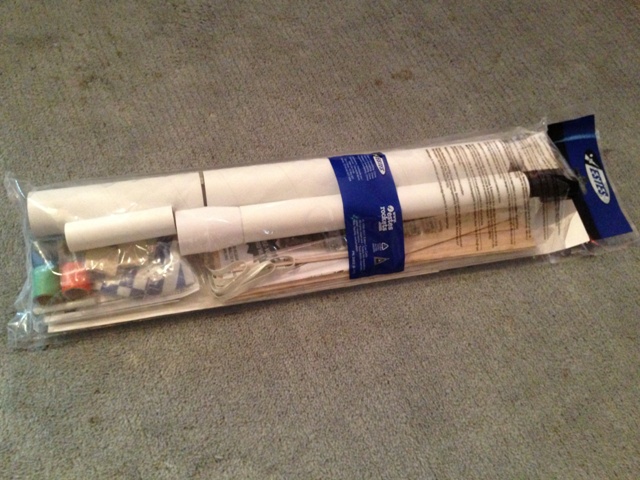

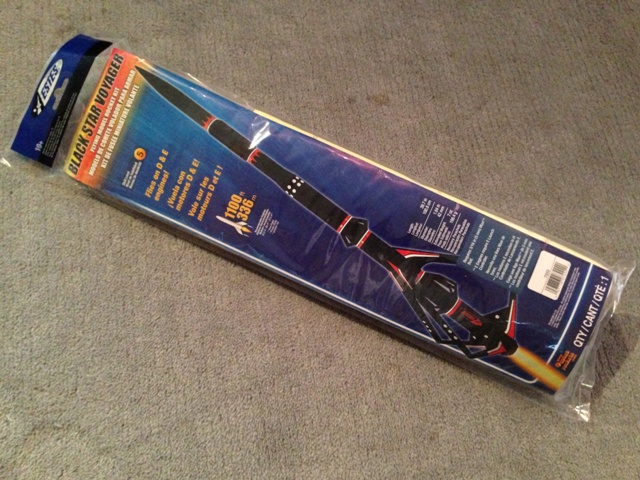

Schon durch die ungeöffnete Verpackung fällt das Gewicht und die Vielzahl an Teilen auf, allerdings beschlich mich erst nach dem Öffnen eine ungefähre Ahnung, worauf ich mich da eingelassen habe.....

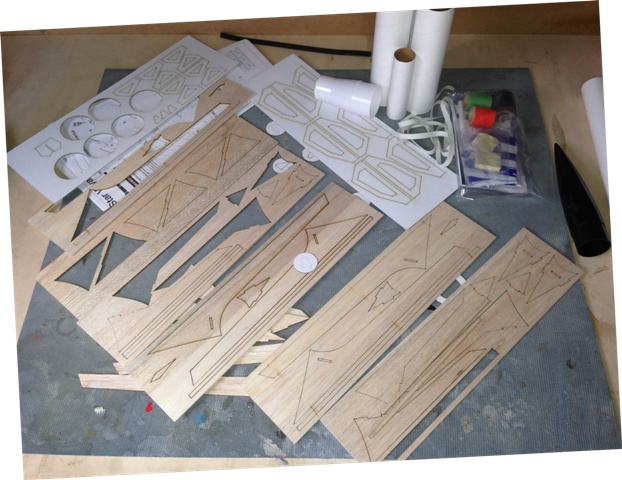

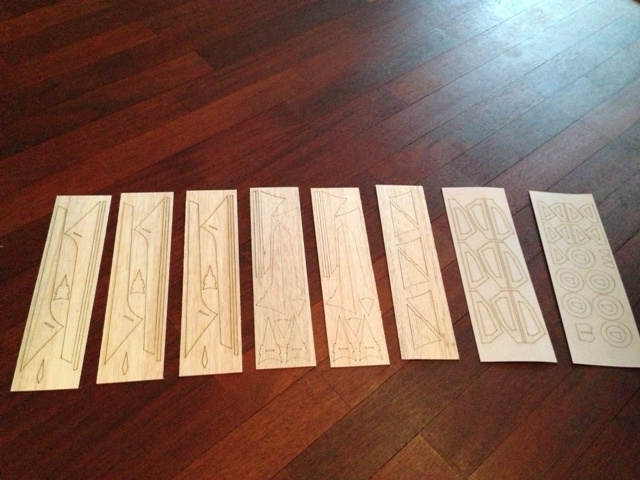

Der Bausatz besteht aus insgesamt 92 Teilen, wovon alleine 72 !!!!!! Teile ausgelaserte Teile zB. für Flossen oder Bauteile von Flossen sind...... Da kann einem echt standrechtlich die Meinung vergehen mit dem Bau überhaupt anzufangen.



Die äußere Hülle besteht schon aus 6 Rohrteilen. Zentrierringe aus Pappe....... brrrrrrrrr



Am zusammengestecktem Unterteil kann man eventuell schon die Größe erahnen. Und obwohl nicht das primäre Ziel, würde ich das Teil gerne mal fliegen sehen, idealerweise auf einem der neuen Klima 24mm-Motoren, wenn sie denn kommen.

Geändert von Kabelmann am 21. Oktober 2013 um 11:03

Nun wäre ja ein Baubericht über ein ausgewiesenes Lowpower-Modell unter dieser Rubrik eher fehl am Platze, aber lasst mich diesen Balsa-Tünnef erstmal fertig haben, dann verrate ich Euch, daß ich beabsichtige die BSV etwas größer nocheinmal zu bauen.

Allerdings muß ich dieses, trotz der Größe, fummelige Teil erstmal fertig kriegen.

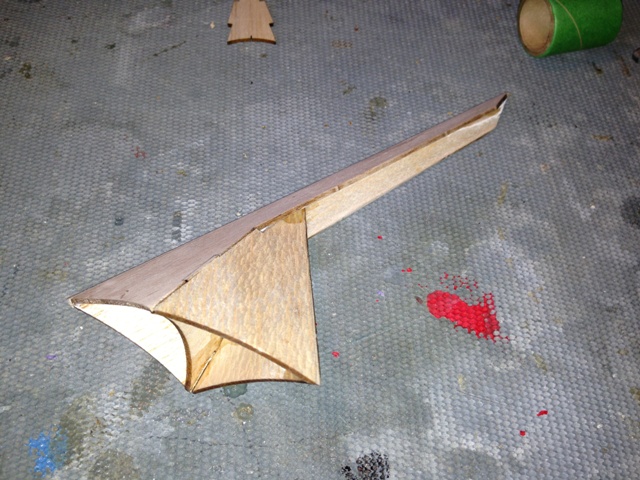

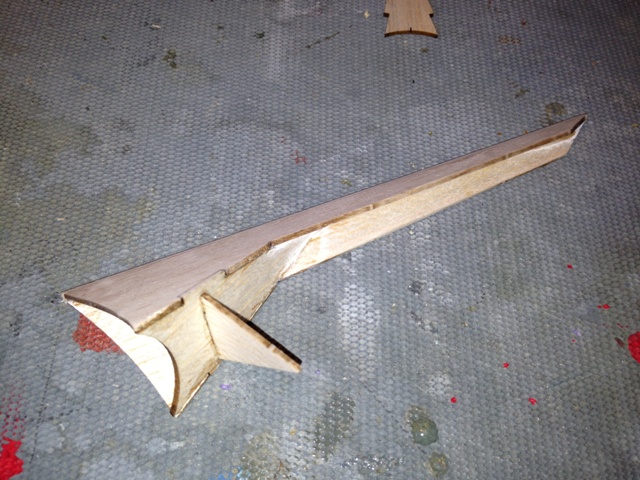

Am hinderlichsten dabei sind die 3 großen Flossen. Auf den Bildern kaum zu erkenenn sind diese Flossen quasi dreidimensionale Körper, wobei eine einzelne aus 10 (in Worten "zehn") Einzelteilen besteht.







Spätestens zu diesem Zeitpunkt wurde aus der Ahnung die Gewissheit, daß das, was ich mir da vorgenommen habe, nicht ganz soooo einfach werden würde.

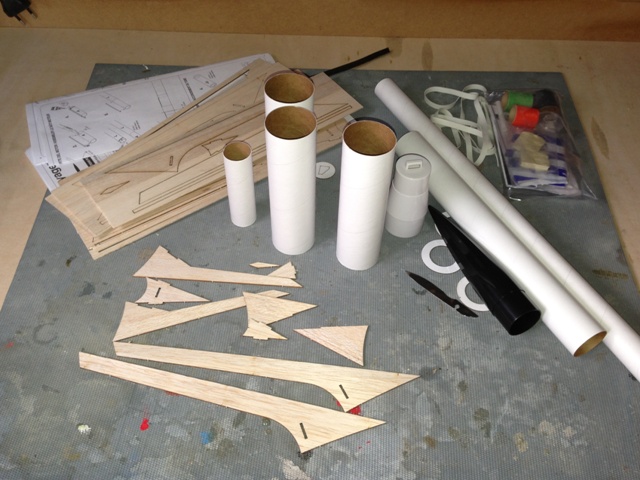

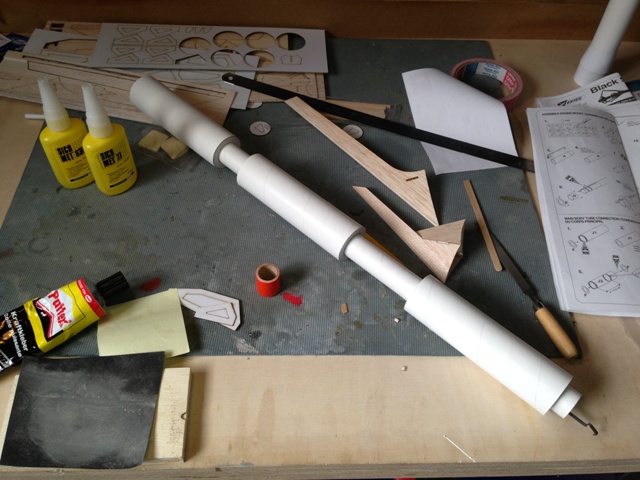

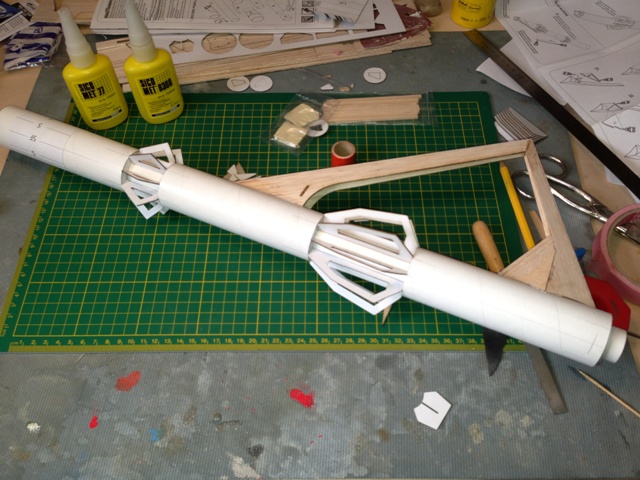

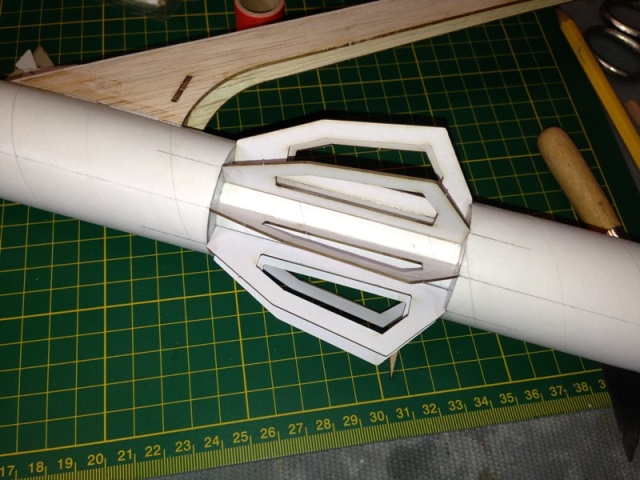

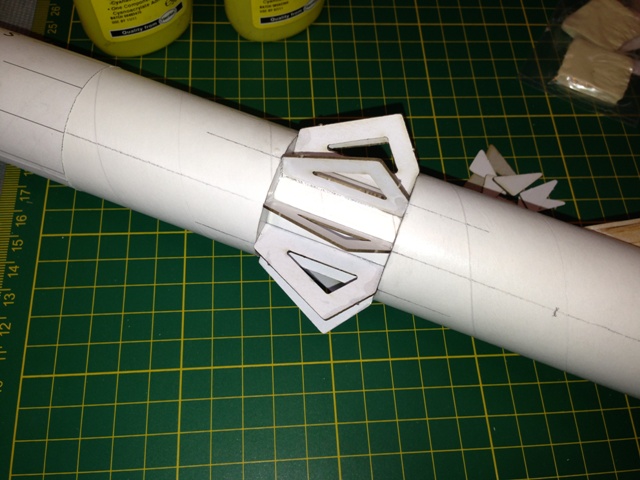

Nach und nach nimmt die BSV Gestalt an.

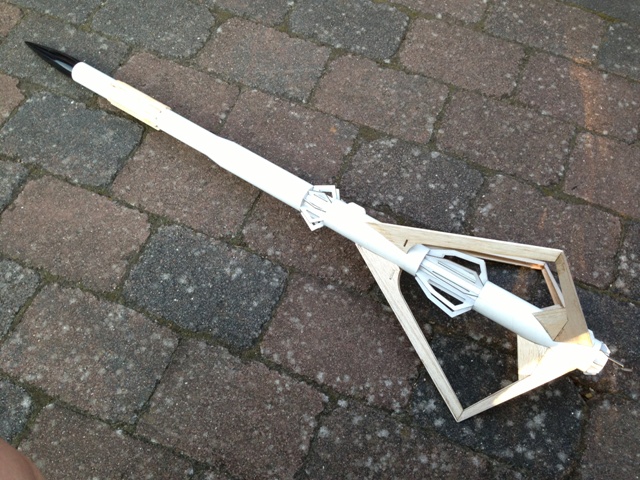

Und schließlich ist alles dran, was dran gehört. 92 Bauteile an Ort und Stelle.



Was eine Menge Einzelteile, was ein Gefummel. Aber was solls der Entschluß steht: Wie die Überschrift sagt, habe ich vor die BSV auf 4" zu vergrößern. Die sind doch ganz einfach zu klein, diese Estes Modelle....

Der Bau der Lowpower BSV ist quasi die Planung der Highpower BSV.

Soweit.

Geändert von Kabelmann am 18. August 2013 um 16:52

Setzt man den Durchmesser des verwendeten BT60 Köperrohres mit dem Durchmesser eines 4" Körperrohres ins Verhältnis, kommt man auf den Faktor 1:2,43.
Derselbe Faktor ergibt sich aus dem kleineren Oberrohr BT55 zu 3" Rohr.

Zweieinhalbmal größer klingt erstmal gar nicht soooo spektakulär, nun ist der Estes Bausatz aber schon von Haus aus kein kleiner..... und bei 101cm Länge ergibt das rechnerisch eine Länge von 245cm. Ein gutes Stück größer also als das Space Taxi.

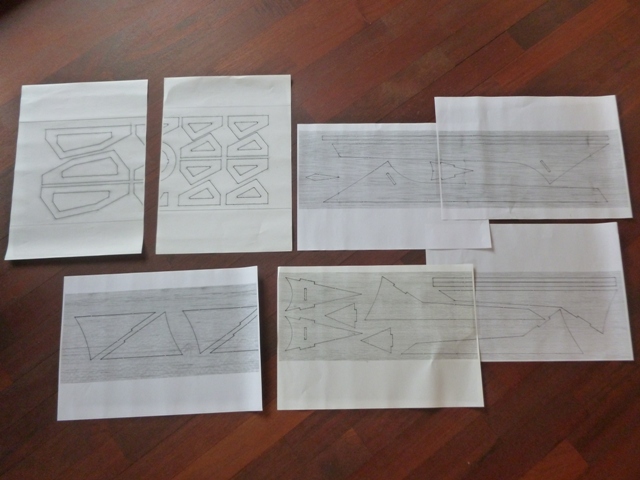

Um korrekte Vorlagen für die Bauteile zu bekommen, habe ich die Stanzteile des Bausatzes mit einem Kopierer auf 243% aufgezogen.
Das Resultat sind brauchbare Vorlagen im Zielformat. Ausgedruckt auf DIN-A3 Papier!!!



An der Vorlage lassen sich die Realmaße abnehmen und demnach wird das längste Einzelteil der drei großen Flossen stolze 63cm lang.

Sperrholz kann ich ja noch selber bearbeiten auch wenn es mühevoll ist. Aber wenn man bedenkt, das die kleineren und mittleren Flossen, die Dreiecke am Heck und die Stringer am Oberrohr alle gleich 9-fach hergestellt werden müssen, hört der Spaß dann doch auf.

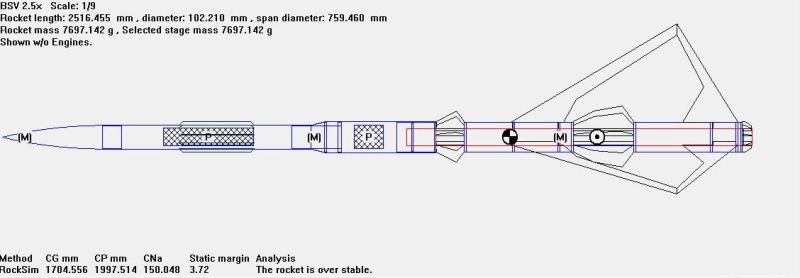

Und spätestens die Simulation in RockSim, die eine Spannweite von 75cm und ein Gewicht >6kg (mit entsprechend verstärkten Rohren eher >7kg) erkennen läßt, zeigt das bei entsprechender Motorisierung für so exponierte und filigrane Bauteile entsprechend verstärktes Material nötig sein wird. Mit Materialien, die ich mit meinen Mitteln in dieser Anzahl bearbeiten kann werde ich hier nicht weiterkommen.
Vor allen Dingen werde ich hier ohne fremde Hilfe nicht weiterkommen.

Und da kommt Holger / Rocket-Onlineshop.de, der Raketendealer meines Vertrauens ins Spiel, der mich glatt für verrückt erklärt hat als er Bilder der BSV sah.

Geändert von Kabelmann am 18. August 2013 um 16:56

Hi,

das ist genau nach meinem Geschmack. Könntest du mir bitte mal genau mitteilen bei wem du dieses Modell bestellt hast
Mein Dank wird dir bestimmt immer hinterher schleichen und auf einem Flugtag bestimmt auch mal persönlich erreichen.

Gruß
Michael

Hallo Michael

Hab das Ding bei Omnimodels bestellt.

Gruß Jan

Zitat:

---

Original geschrieben von Kabelmann

Hallo Michael

Hab das Ding bei Omnimodels bestellt.

Gruß Jan

---

Hi Jan,

danke für den Tip. Habe mir gleich die Site auf Favoriten gesetzt.

Gruß
Michael

Zitat:

---

Original geschrieben von Kabelmann

Setzt man den Durchmesser des verwendeten BT60 Köperrohres mit dem Durchmesser eines 4" Körperrohres ins Verhältnis, kommt man auf den Faktor 1:2,43.
Derselbe Faktor ergibt sich aus dem kleineren Oberrohr BT55 zu 3" Rohr.

....

Und spätestens die Simulation in RockSim, die eine Spannweite von 75cm und ein Gewicht >6kg (mit entsprechend verstärkten Rohren eher >7kg) erkennen läßt, zeigt das bei entsprechender Motorisierung für so exponierte und filigrane Bauteile entsprechend verstärktes Material nötig sein wird. Mit Materialien, die ich mit meinen Mitteln in dieser Anzahl bearbeiten kann werde ich hier nicht weiterkommen.
Vor allen Dingen werde ich hier ohne fremde Hilfe nicht weiterkommen.

...

---

OK ...
diesmal wird's kein Dragrace geben ...
aber ich freue mich auf Deinen Baubericht ...

Und Holger liefert Dir sicher gerne einen kleinen K1100 für den Erstflug beim RJD 2014

... und zusätzlich zur E-Bay eine ausreichende Anzahl Schwimmkörper vorsehen ...

Gib alles ...
Gruß, Dirty

Hallo Jan,
geiles Teil was anderes hätte ich von die auch nicht erwartet.
Ich drück dir jetzt schon die Daumen das die ganzen teile beim Start auch dran bleiben
Gruß
Andreas

Das ist ja mal ein krasses Teil.
Viel Spaß und Durchhaltevermögen beim Bauen.

Sollte es am Ende nichts werden, dann kannst Du Sie ja noch mit der Spitze in den Boden hauen und als dekorative Gartenfackel nutzen

Marcel

Guck mal Jan, passende Decals gibbet auch schon: Klicke

VG,
Michael
