Reinhard
Überflieger Registriert seit: Sep 2003 Wohnort: Österreich Verein: TRA #10691, AGM Beiträge: 1187 Status: Offline |
Beitrag 73127
[
 13. April 2005 um 18:45]
Hallo Gert
Aber gerne. Welche Unklarheiten gibt es zu beseitigen? Oder meinst du damit die Bauelemente? Gruß Reinhard |
|
Brzelinski
Überflieger Registriert seit: Okt 2000 Wohnort: Verein: Beiträge: 1616 Status: Offline |
Beitrag 73175
[
14. April 2005 um 10:04]
Hallo Reinhard,
von deiner Programmierung verstehe ich gar nichts. Es kommt aber bei mir der Wunsch auf, es doch mal zu versuchen. Es scheint mir eine völlig neue aber gute Entwurfstechnik zu sein. Kannst du mir nicht wie früher den Schaltplan und vieleicht auch einen Platinenentwurf geben. Ich weiß aber nicht, um wieviel ich dich da bitte. Wenn es zuviel ist, dann lass es bitte. Viele Grüße, Gert. |
|
Reinhard
Überflieger Registriert seit: Sep 2003 Wohnort: Österreich Verein: TRA #10691, AGM Beiträge: 1187 Status: Offline |
Beitrag 73177
[
14. April 2005 um 11:02]
Hallo Gert,
der Schaltplan (.sch Datei) und das Layout (.brd Datei) befinden sich schon in der .zip Datei die ich am 13.4.05 gepostet habe. Zum Öffnen brauchst Du dazu EAGLE, welches für den Privatbedarf frei von Cadsoft heruntergeladen werden kann. Den Sourcecode (.asm Datei) kannst Du zum Betrachten mit jedem Editor öffnen. Wenn Du ihn ändern willst, brauchst du dazu den AVR-Assembler von Atmel der wiederum Teil des AVR-Studios ist. Dieses kann ebenso frei von Atmel heruntergeladen werden. Assembler ist aber eine Sache für sich. Ich mag ihn nicht besonders. Diese ganze Arbeit brauchst Du Dir aber nicht antun, weil in der .zip Datei sich auch eine .hex Datei befindet. Die ist schon fertig übersetzt; damit kann der µC direkt programmiert werden. Die Bauteilliste ist eh selbsterklärend. Wenn Du willst, kann ich Schaltplan und Layout auch als Bitmap posten. Das Layout wird aber etwas unübersichtlich sein, wenn man nicht die Freiheit hat, wie im EAGLE, die einzelnen Layer ein- und auszublenden. Gruß Reinhard |
|
icepic
SP-Schnüffler Registriert seit: Okt 2003 Wohnort: Schönaich Verein: Solaris-RMB e.V.;TRA #10579 L2;T2 Beiträge: 840 Status: Offline |
Beitrag 94036
[
21. Januar 2006 um 12:23]
So ich hab mich mal Reinhards Schaltung angenommen, diese etwas abgewandelt(Designfehler entfernt

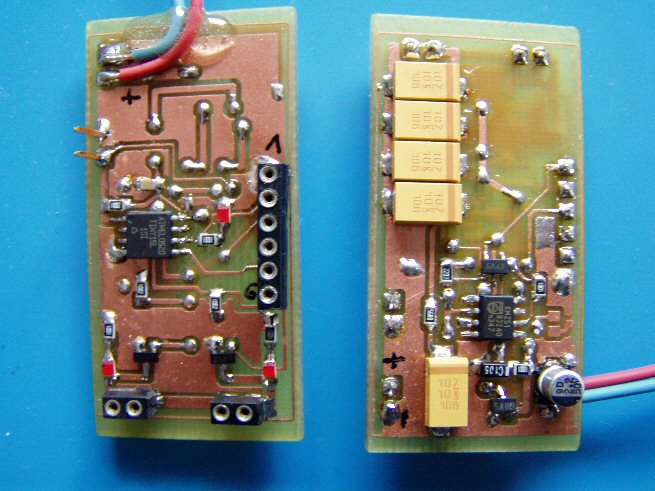

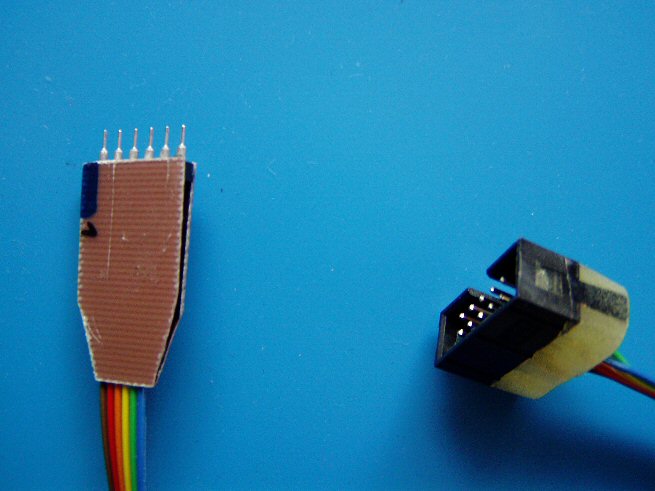

 )Dabei ist folgendes heraus gekommen: Eine doppelseitige Platine (24mmn * 45mm) mit KMZ51 und Atmel Tiny15 und zwei Zündkanäle u. ISP-Programmierstecker. Die Schaltung soll Timer- und Dentamagfunktionalität auf einer Platine vereinen !!! Was jetzt noch aussteht ist die vollständige Programmierung, bis jetzt funktioniert nur die Dentamagfunktion mit dem etwas abgewandelten Programm von Reinhard.  Hier mal ein paar Bilder: Die Frage ob man den "neusten" PC hat, beantwortet man sich, wenn man links neben der SPACE-Taste schaut !!!! |
|
Stefan Wimmer
Grand Master of Rocketry
Registriert seit: Aug 2000 Wohnort: Berlin Verein: Deutsche Experimental Raketen Arbeitsgruppe (DERA) Beiträge: 2398 Status: Offline |
Beitrag 94039
[
21. Januar 2006 um 12:30]
...wo Du gerade von Designfehlern schreibst...
 Die selben Tantal-Elkos hatte ich auf der ersten TinyTimer-Platine auch drauf, musste die aber wieder runternehmen und durch Al-Elkos ersetzen. Diese Tantals sind nicht schaltfest und es dauerte nicht lange, bis die ersten (und zweiten, und dritten...) abbrannten. Also VORSICHT! Geändert von Stefan Wimmer am 21. Januar 2006 um 12:36 It's the Government - it doesn't have to make sense! (B. Kaplow in r.m.r) |
|
Andreas H.
Grand Master of Rocketry
Registriert seit: Nov 2001 Wohnort: Verein: Beiträge: 2528 Status: Offline |
Beitrag 94041
[
21. Januar 2006 um 12:32]
Zitat: Was iss'n das`?
|
|
Stefan Wimmer
Grand Master of Rocketry
Registriert seit: Aug 2000 Wohnort: Berlin Verein: Deutsche Experimental Raketen Arbeitsgruppe (DERA) Beiträge: 2398 Status: Offline |
Beitrag 94043
[
21. Januar 2006 um 12:35]
...die Abkürzung von Elektro-KLOs
 (Hab's oben korrigiert )Geändert von Stefan Wimmer am 21. Januar 2006 um 12:35 It's the Government - it doesn't have to make sense! (B. Kaplow in r.m.r) |
|
Brzelinski
Überflieger Registriert seit: Okt 2000 Wohnort: Verein: Beiträge: 1616 Status: Offline |
Beitrag 94050
[
21. Januar 2006 um 15:16]
Icepic, nichts gegen dich. Aber warum macht Reinhard denn nicht weiter, so kurz vor dem Ziel?
Geändert von Brzelinski am 21. Januar 2006 um 15:18 |
|
icepic
SP-Schnüffler Registriert seit: Okt 2003 Wohnort: Schönaich Verein: Solaris-RMB e.V.;TRA #10579 L2;T2 Beiträge: 840 Status: Offline |
Beitrag 94061
[
21. Januar 2006 um 16:12]
Zitat: Hallo Gert, Reinhard macht doch weiter, siehe seine neue MAD-2 Schaltung. Diese einfache hatte er ja schon fertig, inklusive Platine(nur halt mit Fehlern). Ich brauchte eine Elektronik, die in ein 25mm Rohr paßt !!! Deshalb hab ich mir die Platinen gemacht. Der neue Ansatz von Reinhard ist interessant, von den Möglichkeiten her, aber wird vermutlich nicht so klein zu realisieren zu sein !! Gruß Uli Die Frage ob man den "neusten" PC hat, beantwortet man sich, wenn man links neben der SPACE-Taste schaut !!!! |
|
icepic
SP-Schnüffler Registriert seit: Okt 2003 Wohnort: Schönaich Verein: Solaris-RMB e.V.;TRA #10579 L2;T2 Beiträge: 840 Status: Offline |
Beitrag 94063
[
21. Januar 2006 um 16:45]

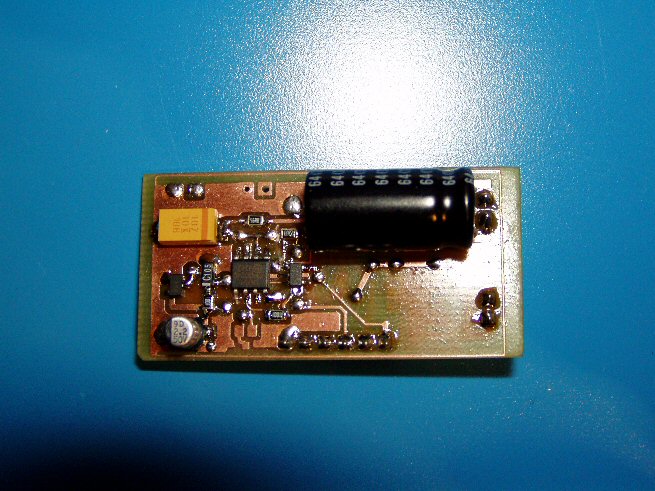

Zitat: ...so noch ne Variante mit Al-Elko gelötet(470µF). Werde mal beide Varianten einem "Zündstressprogramm" aussetzen, das ist ja mit einem µController kein Problem. Um dann zu sehen, wann die ersten Tantali's abrauchen Gruß Uli Version mit Al-Elko: Die Frage ob man den "neusten" PC hat, beantwortet man sich, wenn man links neben der SPACE-Taste schaut !!!! |
